ADC的差分如何使用

we_5272357186 · 发表于 2025-8-5 16:47:14

我想问一下ADC的差分模式怎么使用，adc_sample_and_get_result()获取ADC的函数返回值是正数，没有负数，那怎么通过计算得到负电压呢
还有就是在差分模式下，是不是要初始化两个GPIO引脚，一个当差分的正，一个当差分的负，但是adc_base_init(GPIO_PB5);初始化函数只能选用一个引脚，难不成用这个函数adc_set_ain_channel_differential_mode(ADC_MISC_CHN, gpio_num, B4N);这样就设置好了两个差分的引脚吗，为啥我用adc_sample_and_get_result()获取的值没有负数，PB5接地，PB4接正，然后再反过来接还是没有负数值出来，到底怎么操作才能测出负电压

TL_BL · 发表于 2025-8-6 15:37:00

本帖最后由 TL_BL 于 2025-8-6 15:38 编辑

驱动暂时未支持差分功能，后续会陆续开放该功能

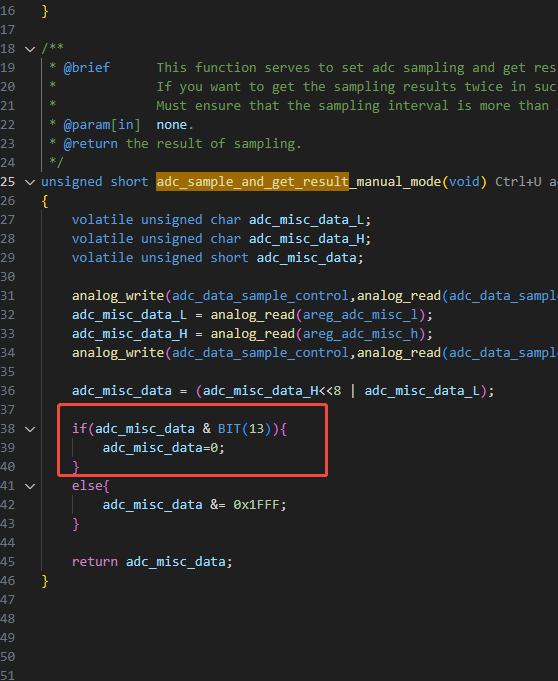

如果你这边已经配好了差分，只是认为输出不对，可以尝试修改以下逻辑
