泰凌BT TPSLL耳机应用指南

概述

BT TPSLL双模混音是Telink自主开发的支持BT和TPSLL（Telink私有2.4G无线协议，以下统称TPSLL）双模在线混音的音频应用方案。

耳机端同时支持BT和TPSLL两种无线协议和USB UAC有线协议。其中dongle与headset通过TPSLL无线协议交互，支持48kHz 24bit音乐和电话，其编码格式为LC3；headset与手机之间通过BT连接，支持BT音乐和电话；headset还可以通过USB有线连接的方式被枚举为UAC设备播放音乐。headset支持同时连接dongle和手机并进行混音播放，功能示意图如下：

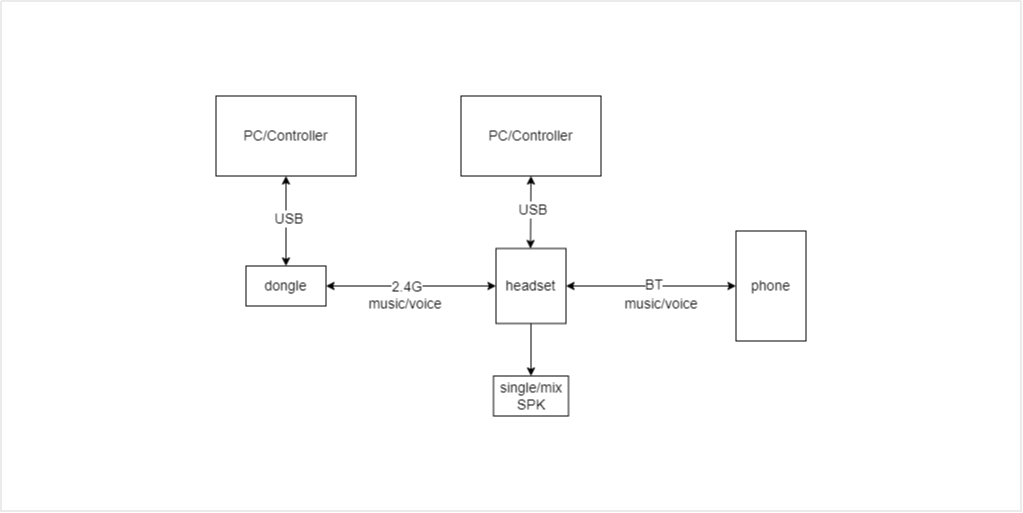

Headset功能示意图

支持的功能

  • 支持一路TPSLL音乐/通话模式，TPSLL音乐延时小于30ms；

  • 支持TPSLL音乐/通话LC3编解码；

  • 支持一路BT音乐/通话模式；

  • 支持BT音乐与TPSLL音乐 48K 24bit 混音播放；

  • 支持BT音乐与TPSLL通话 48K 24bit 混音播放；

  • 支持BT电话与TPSLL音乐 48K 24bit 混音播放；

  • 支持BT和TPSLL两路电话混音时MIC动态切换（如果选择BT Mic则TPSLL通话上行mute，如果选择TPSLL Mic则BT通话上行mute）；

  • 支持BT TPSLL音乐和本地UAC音乐动态切换功能。

软硬件准备

硬件平台

Headset: TL751X EVK, C1T368A20_V1_1

Dongle: TL721X dongle, C1T315A3_V1_1

实物照片如下图所示：

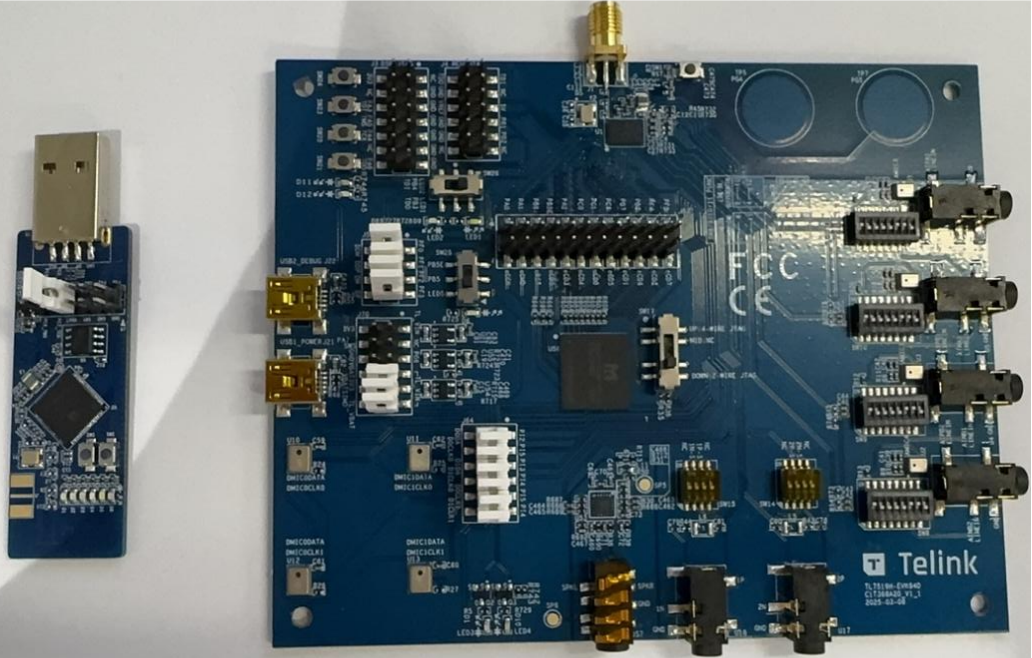

硬件实物图

软件平台

tl_bluetooth_audio_sdk（http://192.168.48.36/sdk_app/bt/tl_bluetooth_audio_sdk）

程序准备

（1）Headset程序：bttpsll_headset_Panther_BGA.bin

（2）Dongle程序：tpsll_audio_dongle_Tercel_C1T315A3_V1.bin

操作说明

程序下载

（1）下载Headset程序

使用Telink烧录器，按照下图红圈连接点连接烧录器与EVB，并使用Telink BDT工具进行下载。

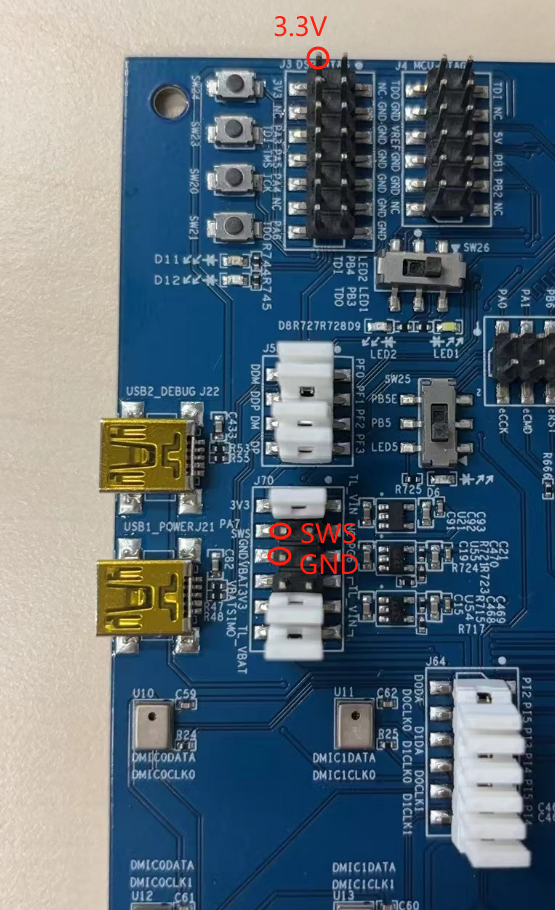

EVB上连接烧录器的接口

（2）下载Dongle程序

使用Telink烧录器，将Dongle通过USB插入烧录器USB接口，按下图所示，使用Telink BDT工具进行下载。

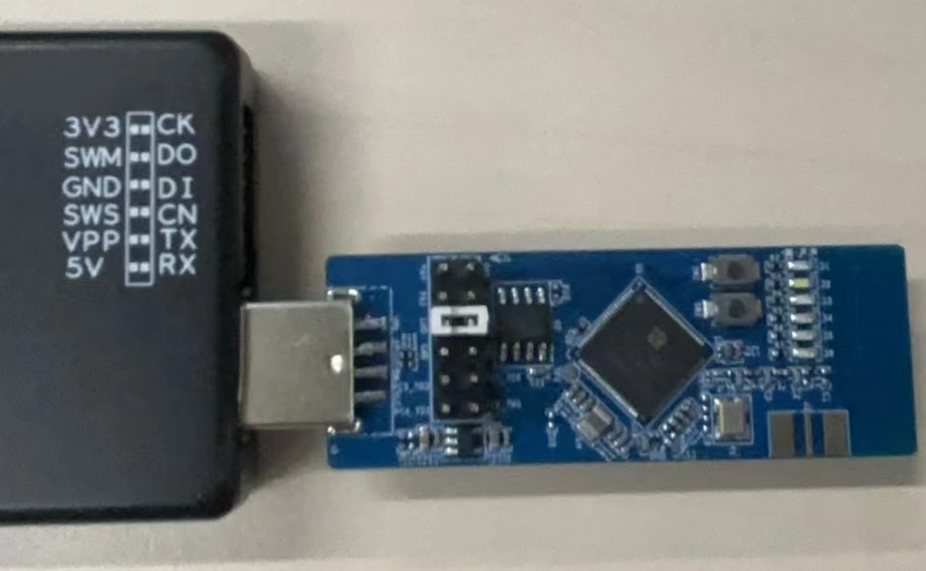

Dongle与烧录器连接图

配对操作

（1）给headset EVB供电。为方便演示，本演示按照下图红框所示跳线方式通过USB进行供电。

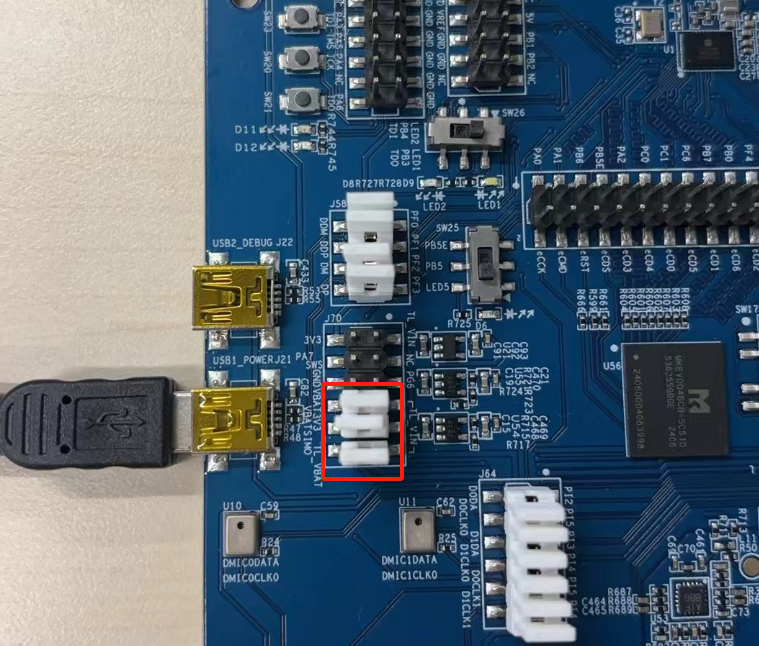

USB供电及跳线方式示意图

（2）给Dongle通过USB插接音源设备，本演示中插接PC。

（3）双击headset EVB上的SW24，headset进入配对状态，此时红白LED快闪。

（4）双击dongle上的SW1，dongle与headset配对成功后，dongle上面红蓝LED常亮。

（5）接下来进行手机和headset的配对:

如果在手机蓝牙搜索列表里找不到headset(本演示中，headset广播名称为Telink-BT-xx:xx:xx:xx:xx:xx)，需要再次双击SW24。

（6）在手机蓝牙设备列表中点击headset设备，进行配对。连接成功后headset红白LED呼吸模式闪烁，dongle红蓝LED常亮。

注意

  • headset双击、三击都会进入配对状态，其区别在于双击配对不会清除dongle和手机的配对信息，下次headset上电后能回连配对过的设备。三击配对会清除dongle和手机的配对信息，上下电后不会回连配对过的设备。

  • 当headset进入配对状态后，BT和TPSLL开始发送广播包。进入配对状态后如果dongle先连接上，headset BT就会进入page scan（只能被手机连接不能被手机搜索到）模式并保持这个状态30s，30s后如果BT没有被连上则关闭BT广播；如果BT先连上，会继续等30s，30s内dongle没有连接则退出配对模式。如果headset连接过dongle和手机，下次上电后会同时回连dongle和手机。

  • 按键和LED说明：

Headset按键 短按 双击 三击

key1 (SW24) 音乐暂停/播放 配对 配对

key2 (SW23) 来电接听 上一曲 无

key3 (SW20) 音量加 音量减 下一曲

key4 (SW21) 来电挂断 无 无

Headset LED 慢闪 快闪 呼吸

LED1 (红) 回连状态 配对状态 连接状态

LED2 (白) 回连状态 配对状态 连接状态

Dongle按键 短按 双击 三击

key1 (SW1) 音乐暂停/播放 配对 无

key2 (SW2) 音乐暂停/播放 上一曲 无

Dongle LED 慢闪 快闪 常亮

LED2 (红) 回连状态 配对状态 连接状态

LED4 (蓝) 回连状态 配对状态 连接状态

效果体验

（1）本演示可以连接立体声耳机，或者连接单声道耳机。

（2）如果连接立体声耳机，注意如下SW14和SW15拨码开关需要拨到ON。

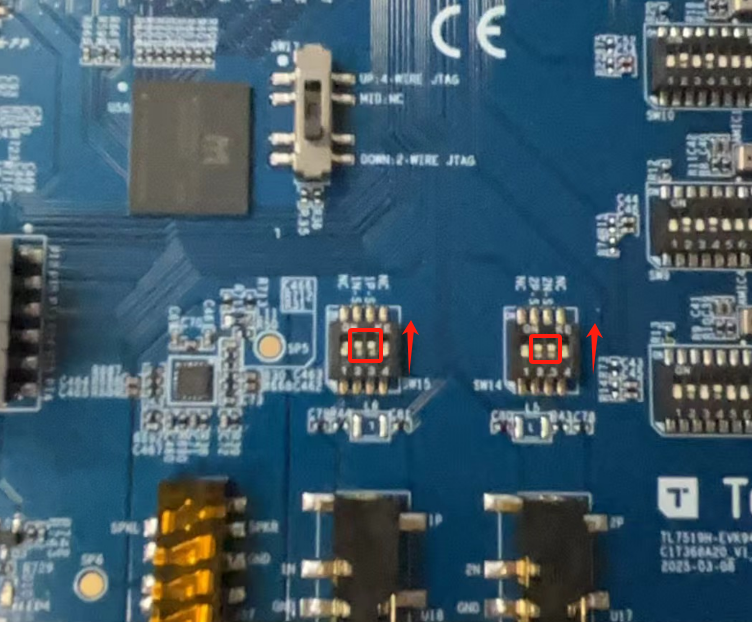

拨码开关ON操作示意图
