泰凌鼠标键盘耳机三合一SDK使用指南
简介
本文档介绍如何使用泰凌的鼠标键盘耳机三合一SDK来进行固件烧录和蓝牙配对。
环境搭建
硬件材料

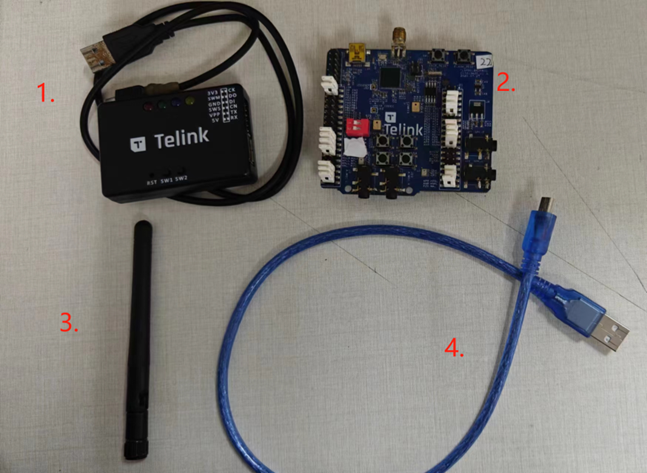

硬件材料清单如下：
| 编号 | 名称 | 产品编号S/N | 数量 |
|---|---|---|---|
| 1 | 泰凌烧录器（EVK烧录工具） | TLSRGSOCBK56B | 1 |
| 2 | TLSR9518开发板 | TLSR9518AEZH2108EP9044 | 1 |
| 3 | 2.4GHz鞭状天线 | / | 1 |
| 4 | USB A to mini USB数据线 | / | 2 |

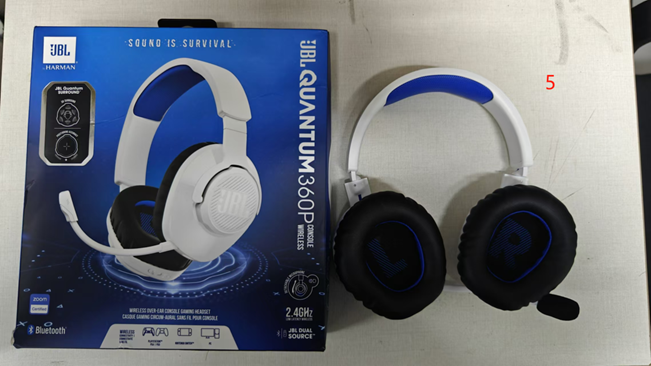

| 5 | Q360头戴耳机 | / | 1 |

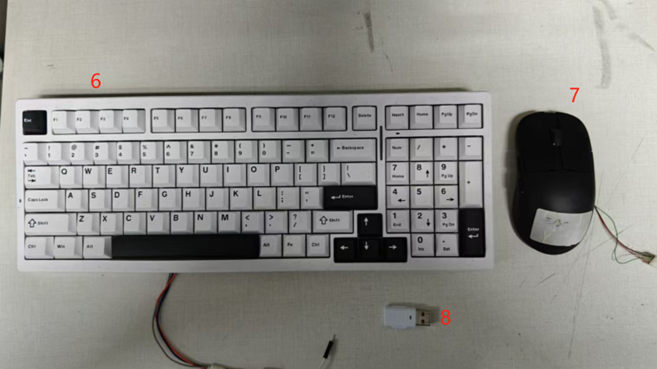

| 6 | 内置TLSR8278芯片的键盘 | / | 1 |
| 7 | 内置TLSR8278芯片的鼠标 | / | 1 |
| 8 | Q360头戴耳机包装盒中的dongle | / | 1 |
软件环境

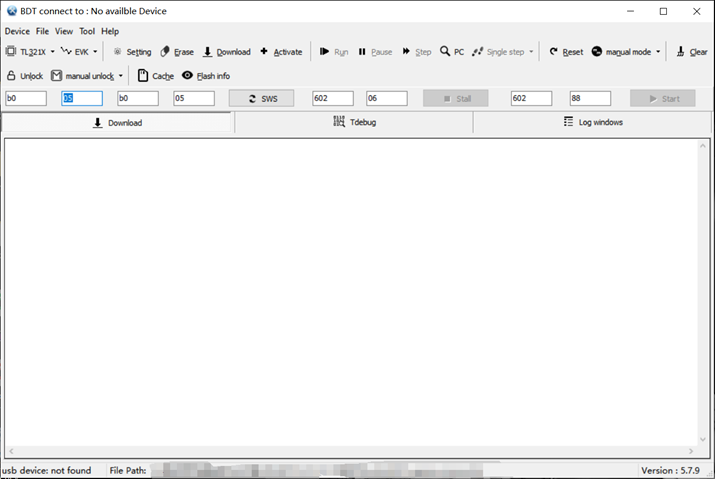

本文档用到的软件是泰凌开发的烧录工具软件Telink BDT (Burning and Download Tool)，图标和界面如下图。
固件烧录
TLSR9518开发板固件烧录

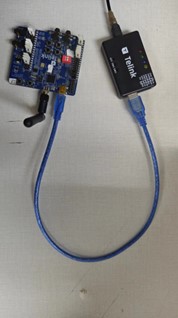

(1) 通过USB A to mini USB线将TLSR9518开发板与EVK烧录工具连接，如下图

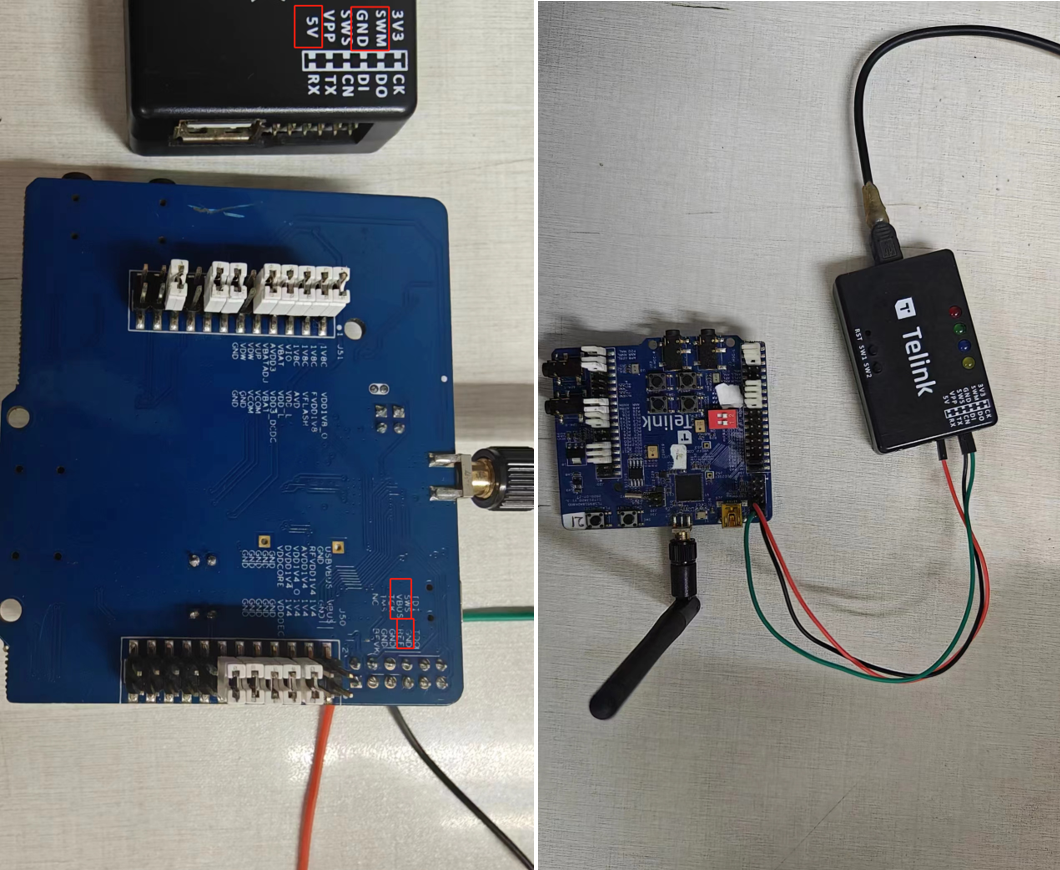

或通过3条杜邦线将TLSR9518开发板与EVK烧录工具连接（接线方式为：EVK工具“5V”供电—9518开发板“VBUS”针脚，EVK工具“SWM”—9518开发板“SWS”针脚，EVK工具“GND”—9518开发板“GND”针脚，如下图），EVK工具另外一端接PC。
(2) 双击Telink BDT图标，打开BDT烧录工具。
(3) 按照下图进行烧录前的BDT工具设置。

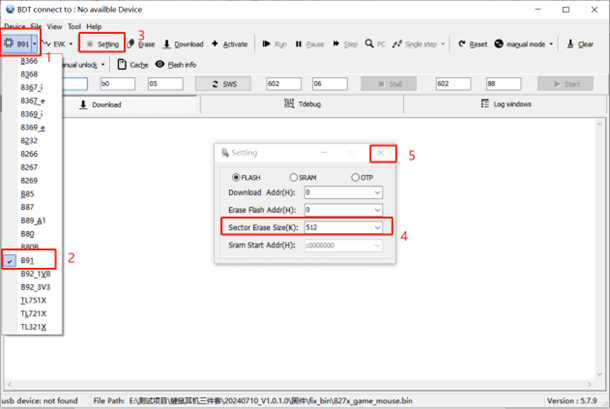

点击芯片型号旁边的倒三角下拉框，选择芯片型号。因为TLSR9518开发板属于B91系列，这里选择B91。选择完成后，点击setting，设置擦除大小，默认512KB，改为2048KB，然后点击X号关闭setting弹窗。

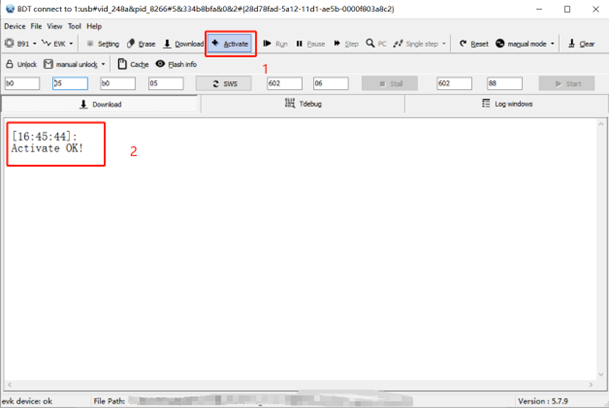

(4) 点击Activate按钮，建立连接，连接成功后下方窗口会提示连接成功

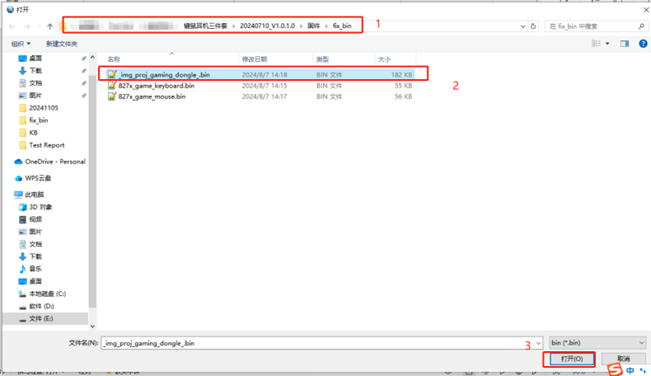

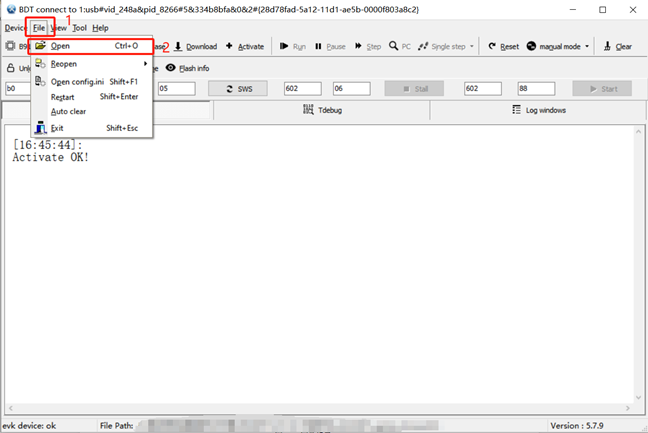

(5) 点击左上方菜单栏中的“file”选项，选择“Open”选项，在弹出的窗口中，找到要烧录的固件文件，选中固件，点击打开按钮。

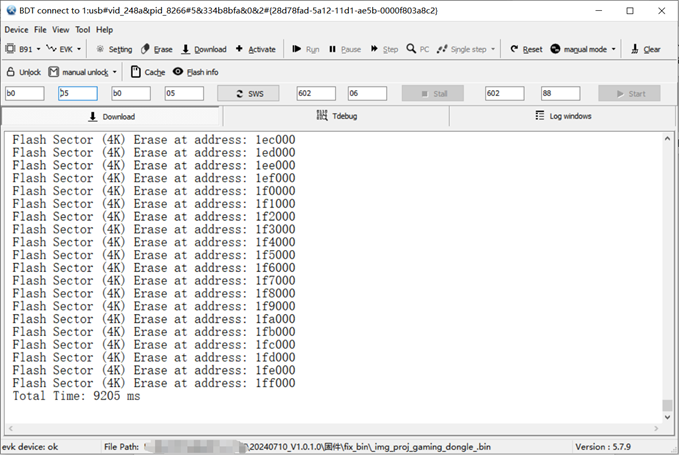

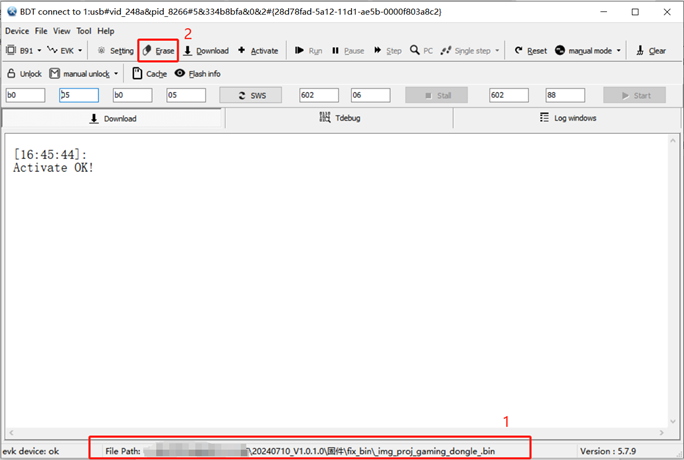

(6) 选择好固件后，可在BDT工具窗口下方确认刚刚选择的固件路径，点击“Erase”按钮对TLSR9518开发板进行擦除等待擦除完成。

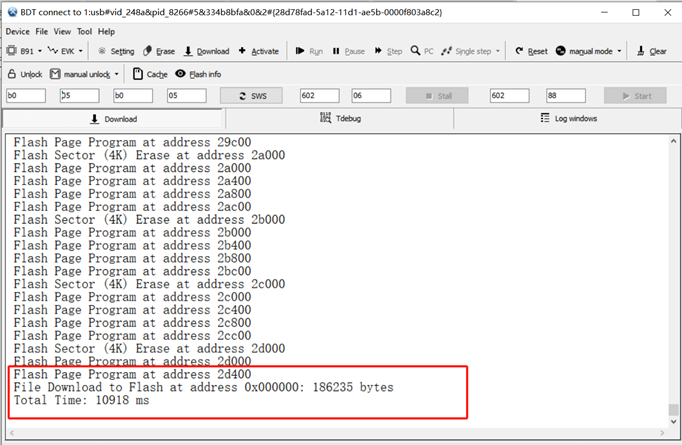

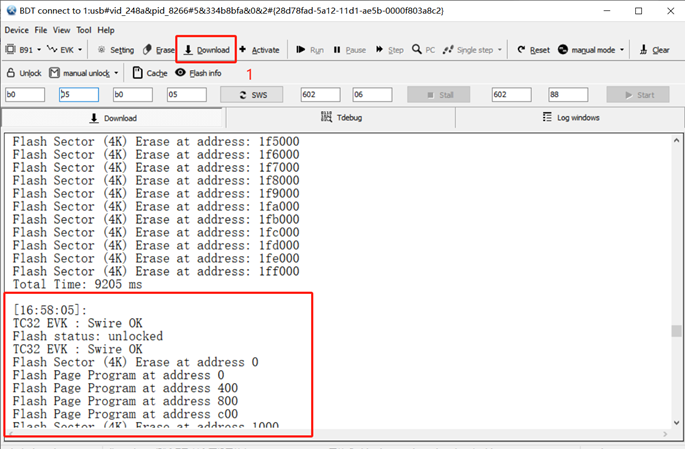

(7) 擦除完成后，点击“Download”按钮烧录固件，等待烧录完成，即可将TLSR9518开发板与EVK烧录工具断开连接。
Dongle接收器固件烧录

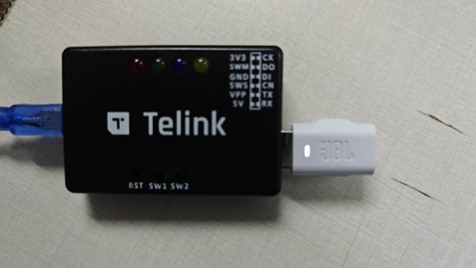

(1) 将dongle与EVK烧录工具USB接口连接，EVK烧录工具另一端接PC。
(2) Dongle烧录固件方式与上面TLSR9518开发板烧录固件方式一样，BDT在上位机中设置也一样，请参考上面TLSR9518 开发板固件烧录，选择对应的固件烧录即可。
Headset耳机固件烧录

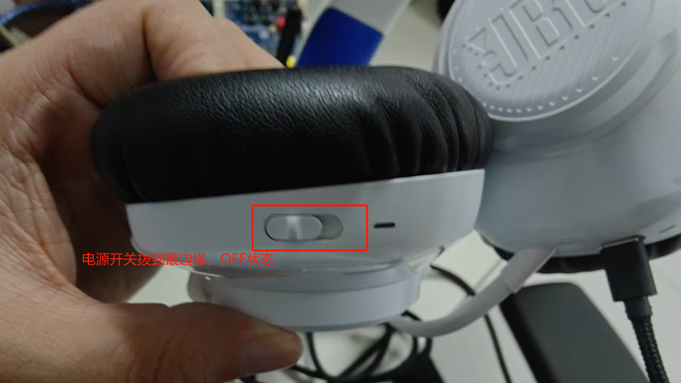

(1) 先将耳机关机（将电源开关拨动到最边缘），如下图

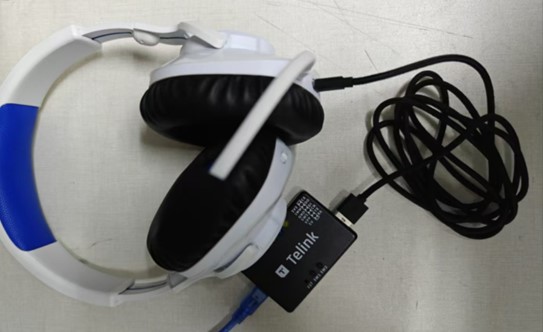

然后准备1条USB-Type-C数据线，Type-C接耳机Type-C接口，USB接口端接EVK烧录工具（如图2-9），EVK烧录工具另一端接PC。

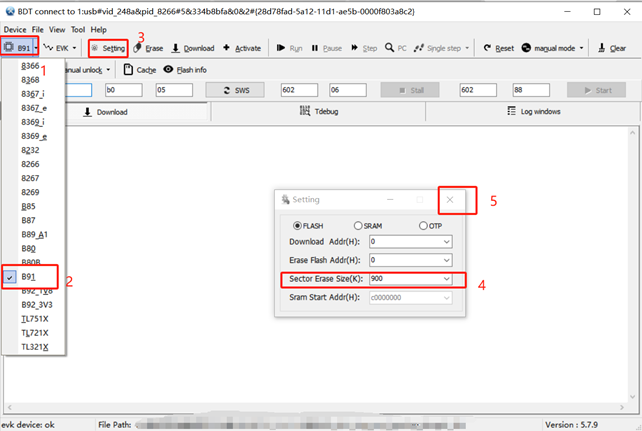

(2) 在上位机打开BDT工具，点击芯片型号旁边的倒三角下拉框，选择芯片型号（如图中标注为1的位置，Q360耳机属于B91系列，这里选择B91），选择完成后，点击setting，设置擦除大小（Sector Erase Size(K):），默认512K，改为900K（如图中标注为3和4的位置），然后点击X号关闭setting弹窗。
(3) 点击Activate按钮，建立连接，然后点击左上方菜单栏中的“file”选项，选择“Open”选项，在弹出的窗口中，找到要烧录的固件文件，选中固件，点击打开按钮，选择好固件后，可在BDT工具窗口下方确认刚刚选择的固件路径，点击“Erase”按钮对耳机进行擦除，等待擦除完成，点击“Download”按钮烧录固件，等待烧录完成，断开连接即可（参考上面 “TLSR9518开发板固件烧录”烧录方式），选择对应的固件烧录即可。
键盘固件烧录

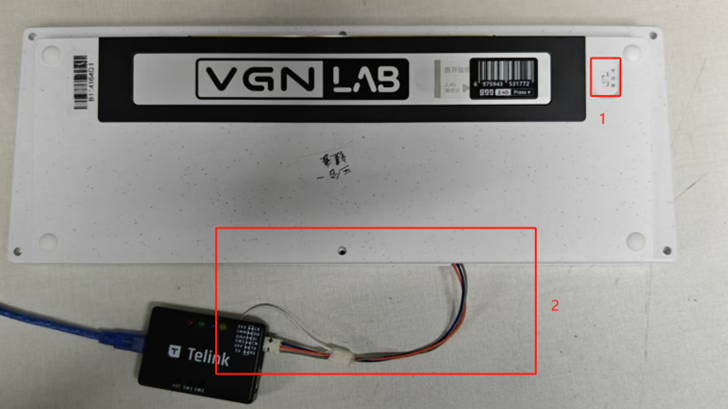

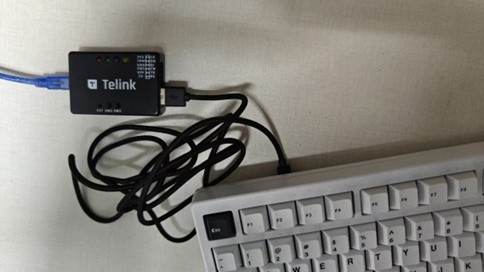

(1) 将键盘与EVK烧录工具连接：方式1，从键盘PCBA板上接出来3根线，即电源正负极和SWS烧录线，接到EVK工具3V3、GND、SWM（如下图，此方式需要将键盘电源开关拨到OFF状态，否则BDT上位机无法识别到键盘，即图中1位置，将开关拨到中间）；方式2，准备1条USB-Type-C数据线，Type-C端接键盘Type-C接口，USB接口端接EVK烧录工具（如下图），EVK烧录工具另一端接PC。

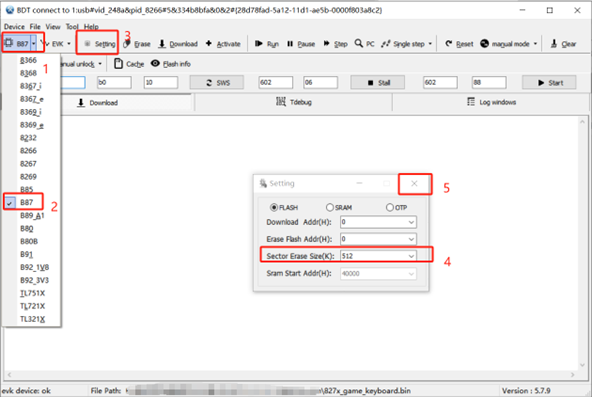

(2) 在上位机打开BDT工具，点击芯片型号旁边的倒三角下拉框，选择芯片型号（如图中标注为1的位置，键盘芯片为TLSR8278，这里选择B87），选择完成后，点击setting，设置擦除大小（Sector Erase Size(K):），默认512K，不需要改动，然后点击X号关闭setting弹窗。
(3) 点击Activate按钮，建立连接，然后点击左上方菜单栏中的“file”选项，选择“Open”选项，在弹出的窗口中，找到要烧录的固件文件，选中固件，点击打开按钮，选择好固件后，可在BDT工具窗口下方确认刚刚选择的固件路径，点击“Erase”按钮对键盘进行擦除，等待擦除完成，点击“Download”按钮烧录固件，等待烧录完成，断开连接即可（参考上面 “TLSR9518开发板固件烧录”烧录方式，setting中设置好参数，选择对应的固件烧录即可）。
鼠标固件烧录

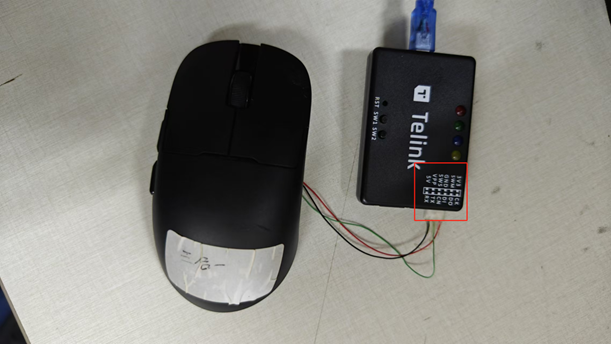

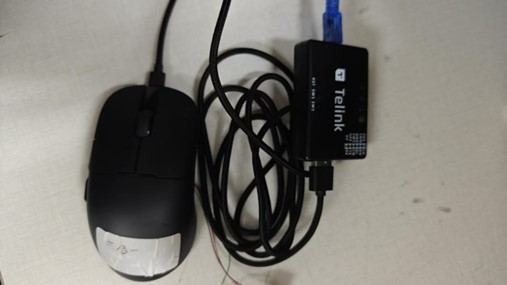

(1) 将鼠标与EVK烧录工具连接：方式1，从鼠标PCBA版上接出来3根线，即电源正负极和SWS烧录线，接到EVK工具3V3、GND、SWM（如下图）；方式2，准备1条USB-Type-C数据线，Type-C端接鼠标Type-C接口，USB接口端接EVK烧录工具（如下图），EVK烧录工具另一端接PC。
注意
- 上位机BDT工具activate时，如果鼠标电源开关处于ON状态，鼠标需要处于唤醒状态，deepsleep状态下无法识别到芯片。
(2) 在上位机打开BDT工具，点击芯片型号旁边的倒三角下拉框，选择芯片型号（如下图中标注为1的位置，鼠标芯片为TLSR8278，这里选择B87），选择完成后，点击setting，设置擦除大小（Sector Erase Size(K):），默认512K，不需要改动，然后点击X号关闭setting弹窗。
(3) 点击Activate按钮，建立连接，然后点击左上方菜单栏中的“file”选项，选择“Open”选项，在弹出的窗口中，找到要烧录的固件文件，选中固件，点击打开按钮，选择好固件后，可在BDT工具窗口下方确认刚刚选择的固件路径，点击“Erase”按钮对鼠标进行擦除，等待擦除完成，点击“Download”按钮烧录固件，等待烧录完成，断开连接即可（参考上面 “TLSR9518 开发板固件烧录”烧录方式，setting中设置好参数，选择对应的固件烧录即可）。
配对连接
耳机配对

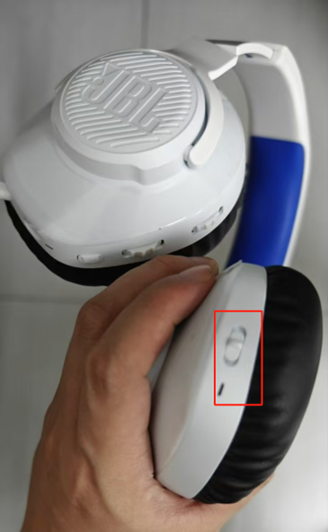

(1) 耳机烧录完固件后，将耳机上电，上电后30s内，将dongle插到PC机USB接口上。
(2) 耳机重新进行配对：目前阶段耳机没有办法重新进入配对模式，如想重新进行配对或与新设备配对，需要重新烧录固件（擦除前900KB flash然后烧录耳机固件，具体参考前面 “TLSR9518开发板固件烧录”）。
键盘配对

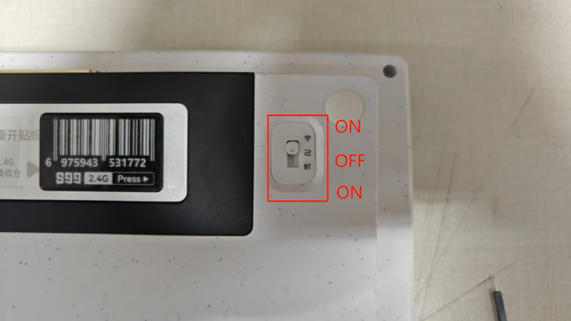

(1) 键盘擦除烧录完固件后，将键盘上电（目前阶段，将电源开关拨到最上面和最下面都一样，如上图），上电后30s内，将dongle接到PC机USB接口上。
(2) 键盘重新进行配对：长按键盘ESC+W键3s，3s后松开按键进入配对模式（目前阶段没有LED灯提示），进入配对模式后30s内，拔插dongle，若是与新的dongle配对，将dongle接到PC机USB接口即可。
鼠标配对

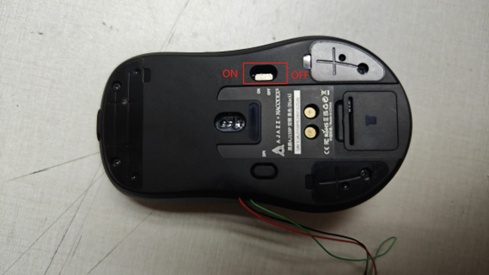

(1) 鼠标擦除烧录完固件后，将鼠标上电（如上图），上电后30s内，将dongle接到PC机USB接口上。
(2) 鼠标重新进行配对：长按鼠标“左键+中键”3s，3s后松开按键进入配对模式（LED灯快闪）进入配对模式后30s内，拔插dongle，若是与新的dongle配对，将dongle接到PC机USB接口即可。
其他事项说明
鼠标

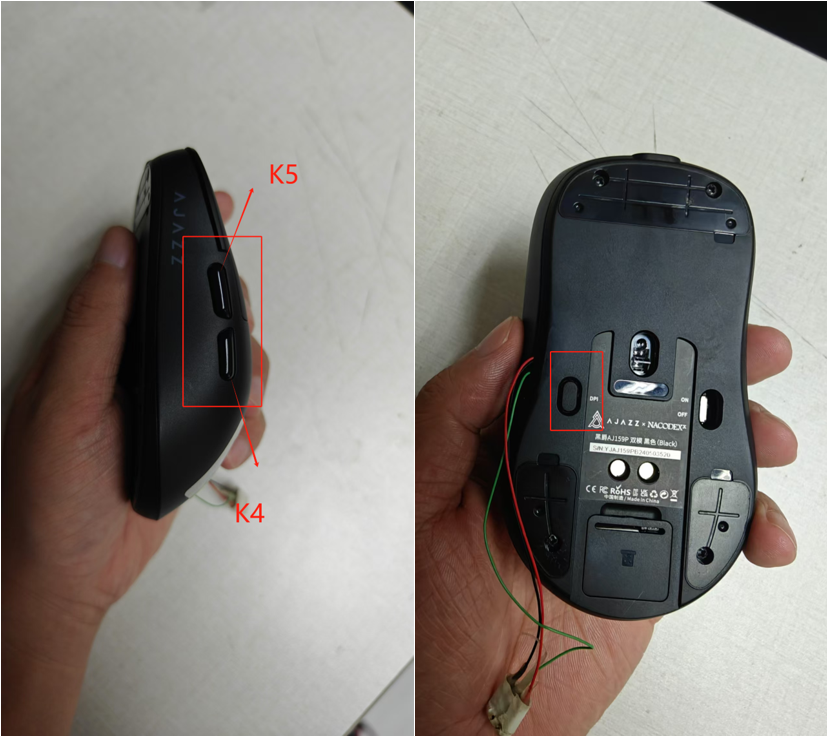

(1) K4键：自动画线功能，单击开始自动画线，再次单击关闭自动画线。
(2) K5键：控制报告率，单击切换报告率（133-266-800-1000 4个档位循环切换）。
(3) DPI键：单击切换DPI。
