泰凌B91电子货架标签使用指南
电子货架标签（ESL）介绍

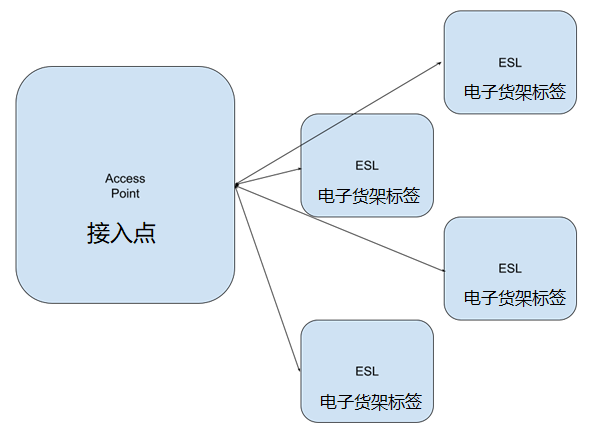

电子货架标签（ESL）是基于蓝牙Core v5.4规范的蓝牙配置文件。规范中定义了两种角色，即接入点(Access Point)和电子货架标签(Electronic Shelf Label, ESL)。每个ESL设备可以关联到一个接入点设备。接入点可以配置多个ESL设备。
接入点配置的ESL设备具有唯一的ESL地址。ESL地址由GROUP ID和ESL ID组成。

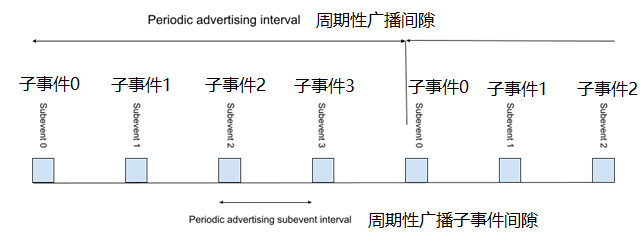

GROUP ID映射到特定的周期性广播子事件。周期性广播间隔内的子事件数量决定了组的数量。例如，有4个子事件，则有4个组（0, 1, 2, 3）：
接入点可以通过以下方式与ESL设备通信：
- GATT, 通过写入/读取ESL服务属性并更新ESL设备上的图像（称为更新状态）
- PAwR, 通过在子事件中发送ESL有效载荷并接收响应（称为同步状态）

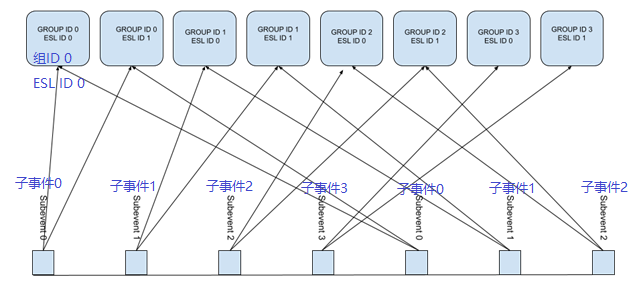

由于可能有数百个ESL设备，同步状态允许控制的设备数量多于更新状态。如前所述，每个子事件映射到一个组ID。以下是这种映射的示例：

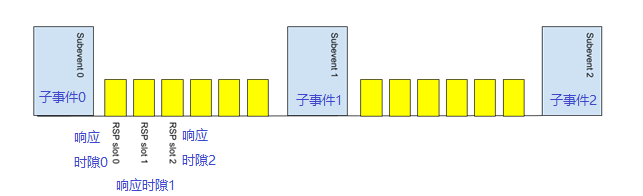

ESL设备可以在响应时隙内响应子事件ESL有效载荷中包含的命令（响应时隙的时间可以从接入点接收的PAST数据包中获得）。
单个ESL有效载荷可能包含多个命令，每个命令可以发送给不同的ESL设备。它们在分配的响应时隙中发送响应。为了保护在PAwR事件中传输的数据，接入点使用AP密钥对发送给ESL设备的消息进行加密。每个ESL设备都有自己的密钥来加密响应。
硬件准备
ESL板

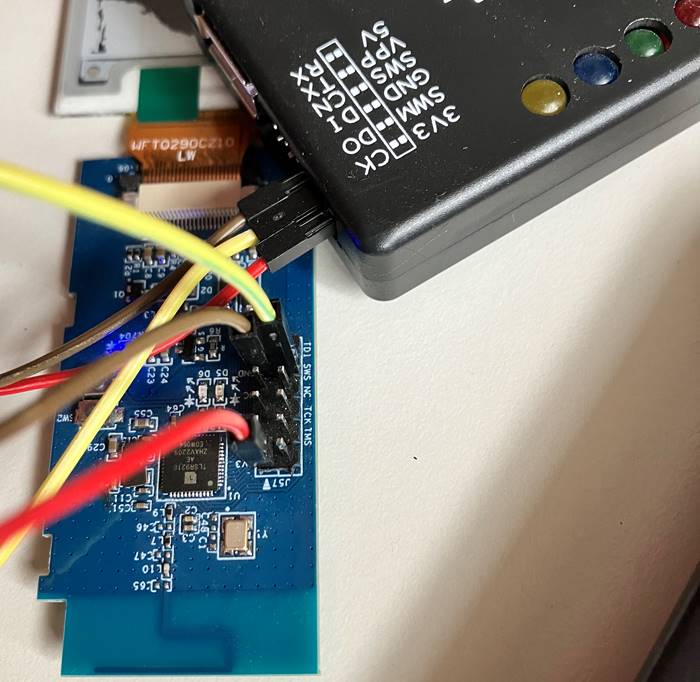

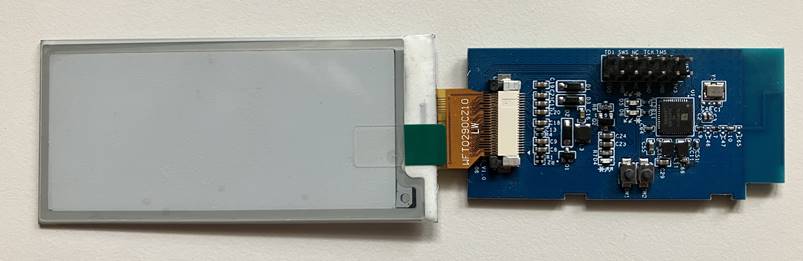

ESL 电路板由显示屏和电路板组成。如下图所示，连接烧录工具对电路板进行烧录：
使用 BDT 工具将 ESL 二进制文件 (eslp_esl_demo.bin) 写入电路板。重置后显示屏将刷新。
Access Point板（接入点的板子）

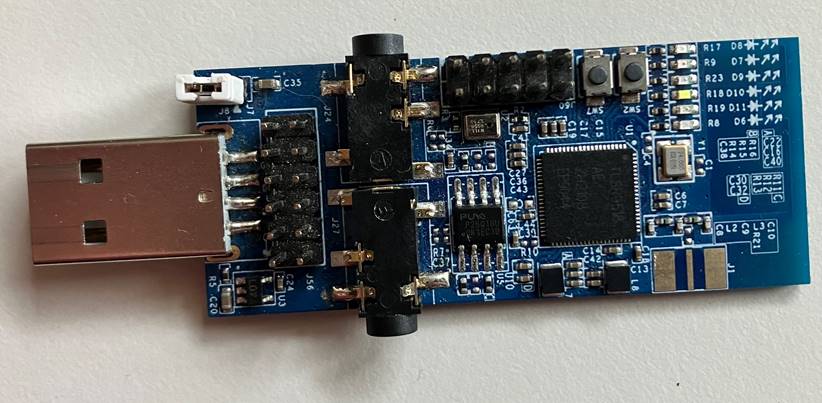

接入点是利用USB CDC与主机通信的B91 dongle设备。将Telink Flash工具连接到开发板并下载固件（eslp_ap_demo.bin）。写入镜像后，将dongle插入主机的USB端口。它应在Windows系统中显示为COM\
运行演示程序
工具内容
目录ap_tool包含可以与接入点设备通信的Python脚本。
本指南涵盖start_ap_client.pyw和image_convert_gui.pyw的使用。两个脚本都可以从命令行运行（python start_ap_client.py）或作为窗口化的Python应用程序运行。从命令行运行时，会打印出额外的日志（主机和接入点之间的通信）。这些工具需要安装以下软件包：pyserial-asyncio、Pillow（Python图像库）和tkinter。最低要求的Python版本是3.12。
开始接入点应用
Dongle连接到主机的时候运行start_ap_client.pyw，从列表中选择端口：

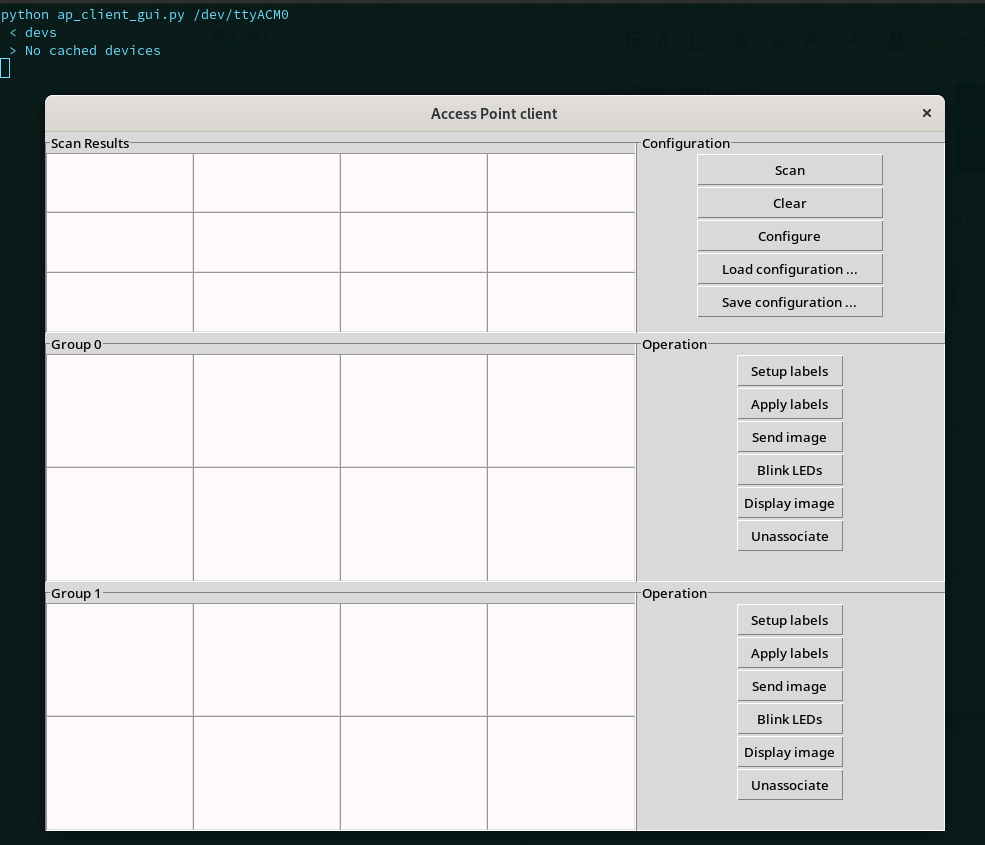

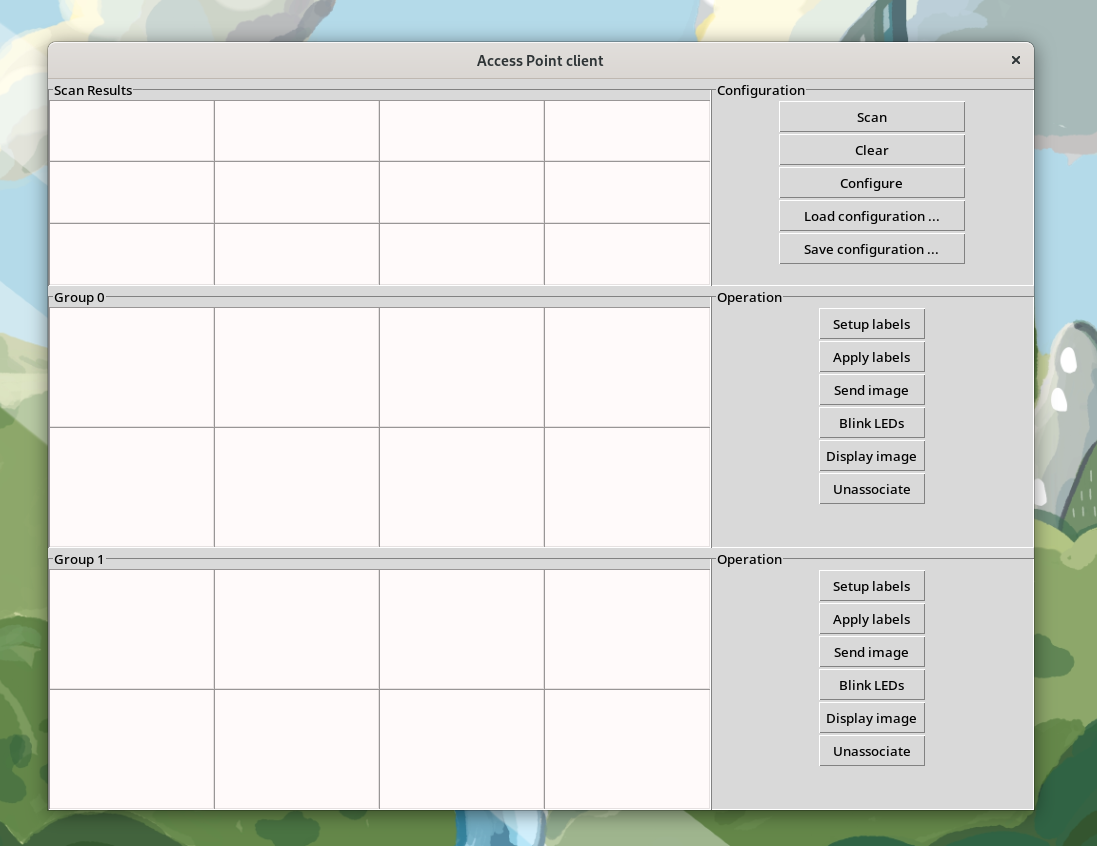

然后按下"开始"按钮。它将打开如下新窗口：
也可以在不选择UART/USB CDC端口的情况下运行GUI图形用户界面应用程序--可以将其作为参数传递给ap_client_gui.py应用程序。它将在控制台中打印日志，因此对调试非常有用。

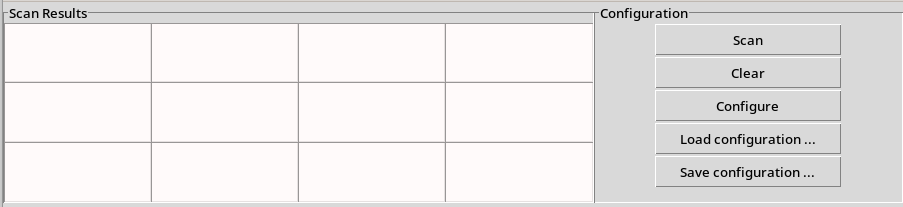

配置面板Configuration
扫描按钮Scan

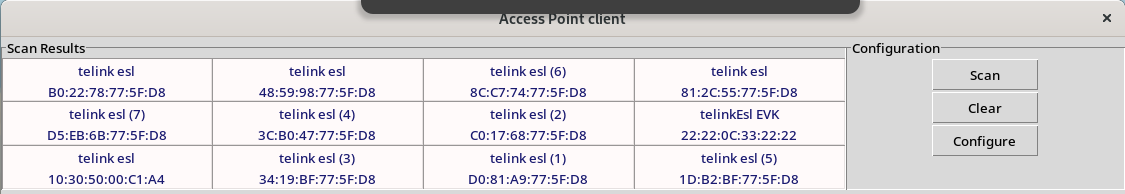

按下"扫描Scan"按钮后，设备开始发现附近的ESL设备，如下图所示：
清除按钮Clear
"清除Clear"按钮可停止扫描并清除扫描结果队列。
配置按钮Configure

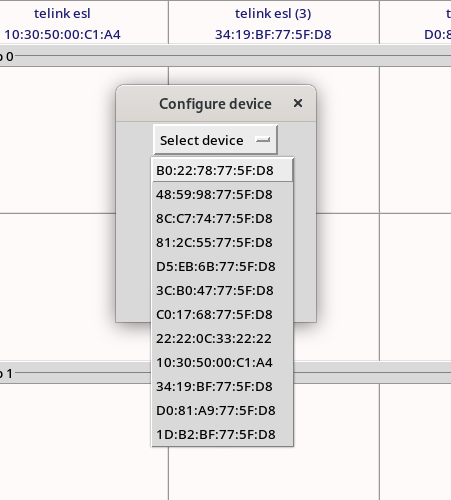

如果扫描结果队列不为空，则按下"配置"按钮后将弹出新窗口。该窗口允许从列表中选择设备并分配组ID（0 - 1）和ESL ID（1 - 8）。

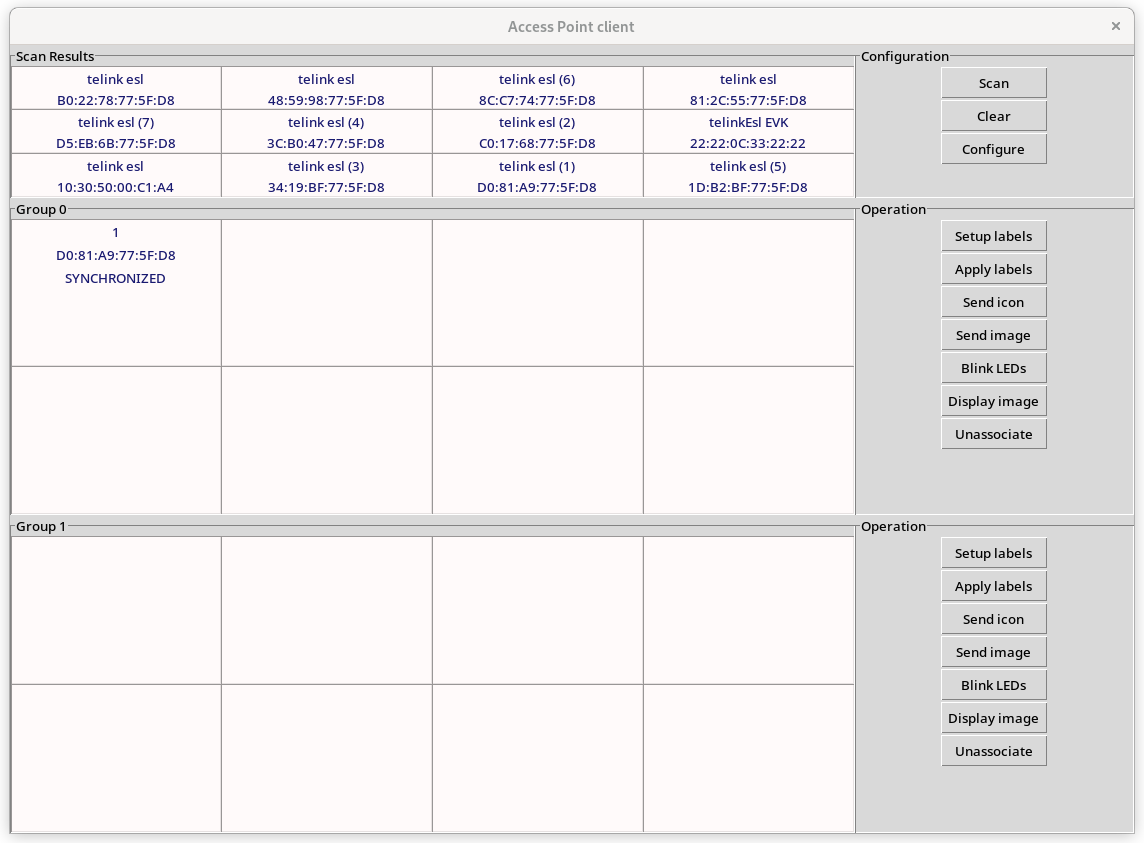

选择设备、组ID和ESL ID后，用户可以按"完成"按钮。如果配置成功完成，设备将出现在组面板中：
如果出现以下情况，配置将失败:
- ESL设备无法连接
- 指定的组ID和ESL ID已被使用
保存配置和加载配置

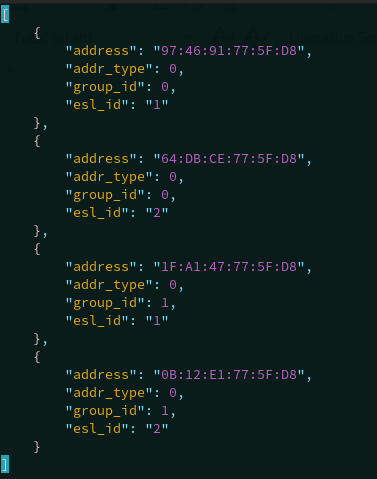

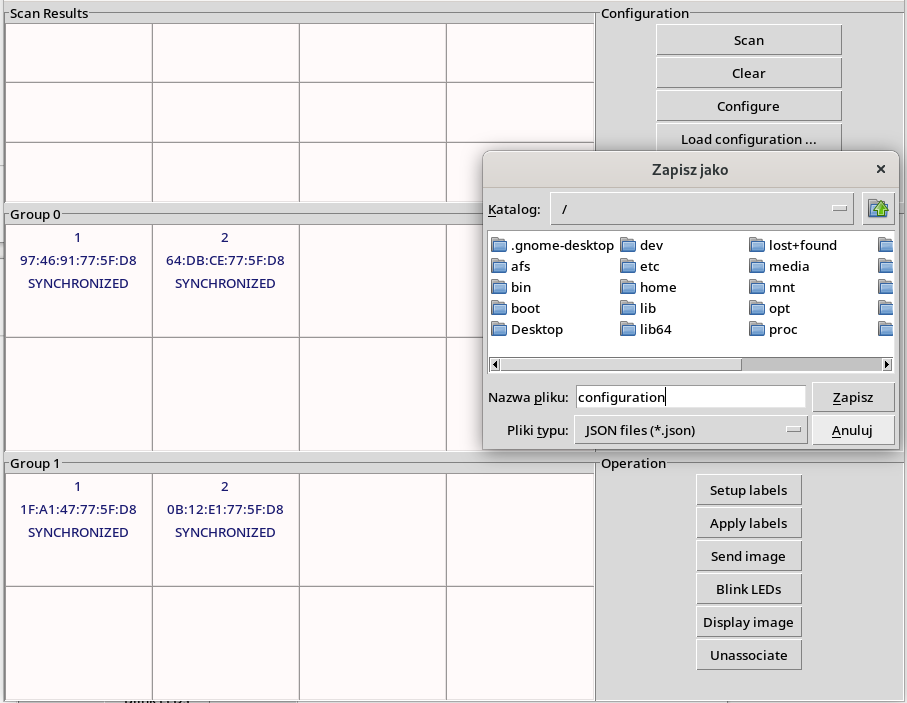

配置文件（.json格式）可简化ESL设备的搜索和设置。要存储当前配置，请按下"保存配置"按钮并选择文件路径。它将以下列格式写入数据：
当用户想用已保存的配置来关联设备，可以使用“加载配置”按钮。
操作面板Operation
操作面板允许与组内的ESL设备通信。
设置标签Setup labels

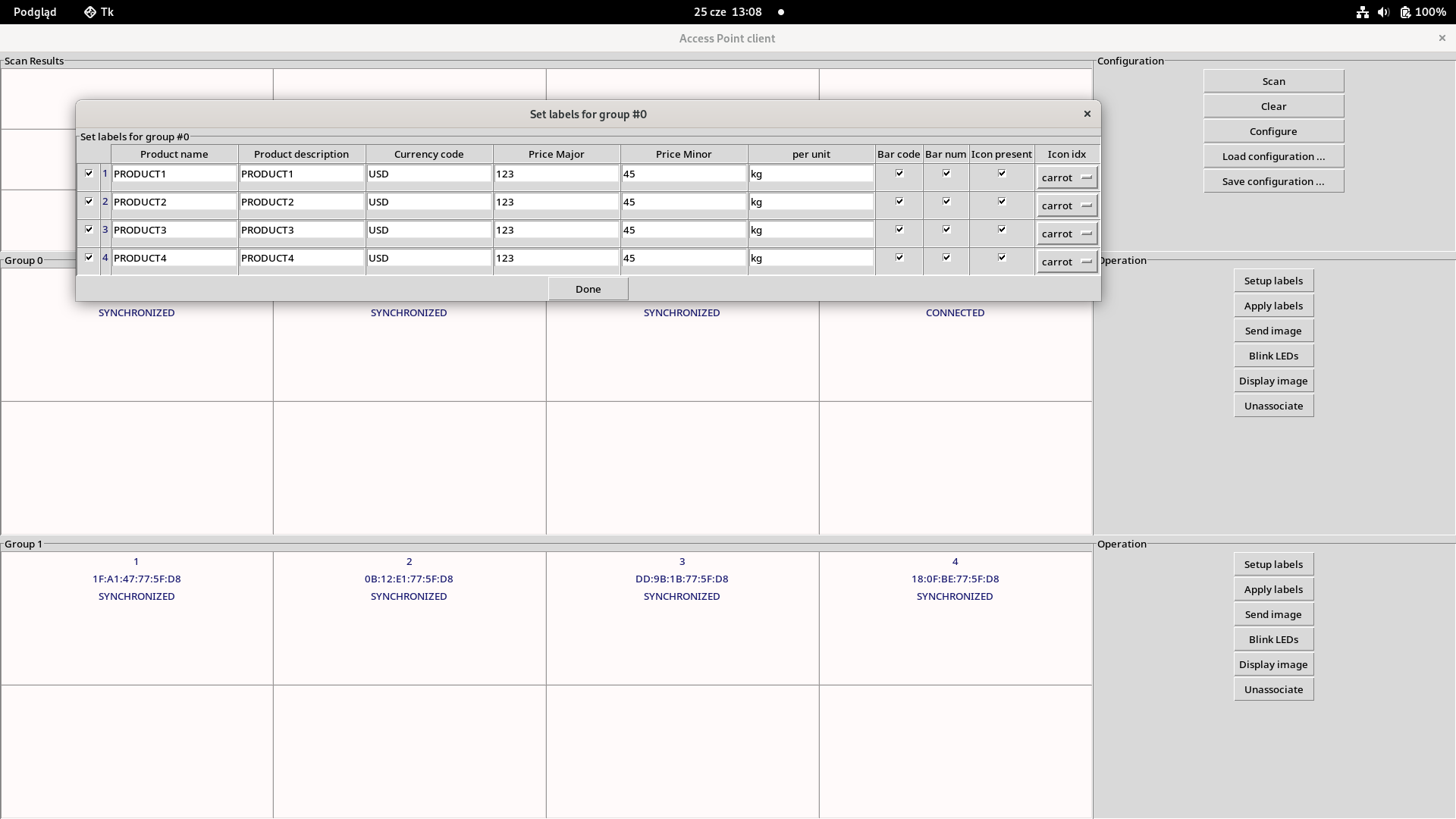

Setup labels设置标签可以设置ESL设备上显示的标签内容。
左栏的字段描述：
- 复选框指示是否应用标签设置（是否选中）
- ESL ID
- 输入产品名称（名称将自动转换为大写字母）
- 输入产品描述（描述将自动转换为大写字母）
- 输入币种（应使用人民币CNY、美元USD、欧元EUR等货币代码。人民币CNY、欧元EUR、美元USD、英镑GBP将显示货币符号，其他货币将显示为货币代码）。
- 输入产品主价格和次价格
- 输入单位（单位有g, kg, l, piece, 现在支持的字母有：b,c,e,g,i,k,l,n,p,u）。
- 复选框指示标签是否显示条形码（随机生成）
- 复选框指示标签是否显示条形码编号（随机生成）
- 复选框指示标签是否显示图标
- 图标，选中 "图标显示"复选框时有效
注意
- 现在仅支持拉丁字母。
按下"完成"按钮后，数值将存储在应用程序中。请注意，ELS设备并不支持所有的字母，例如，支持的显示在单位里的小写字母有c, e, g, i, k, l, n, p, u.
应用标签Apply labels
按下此按钮后，设置标签窗口中设置的值将通过PawR Vendor数据包发送并应用于ESL 端。例如以下标签设置：

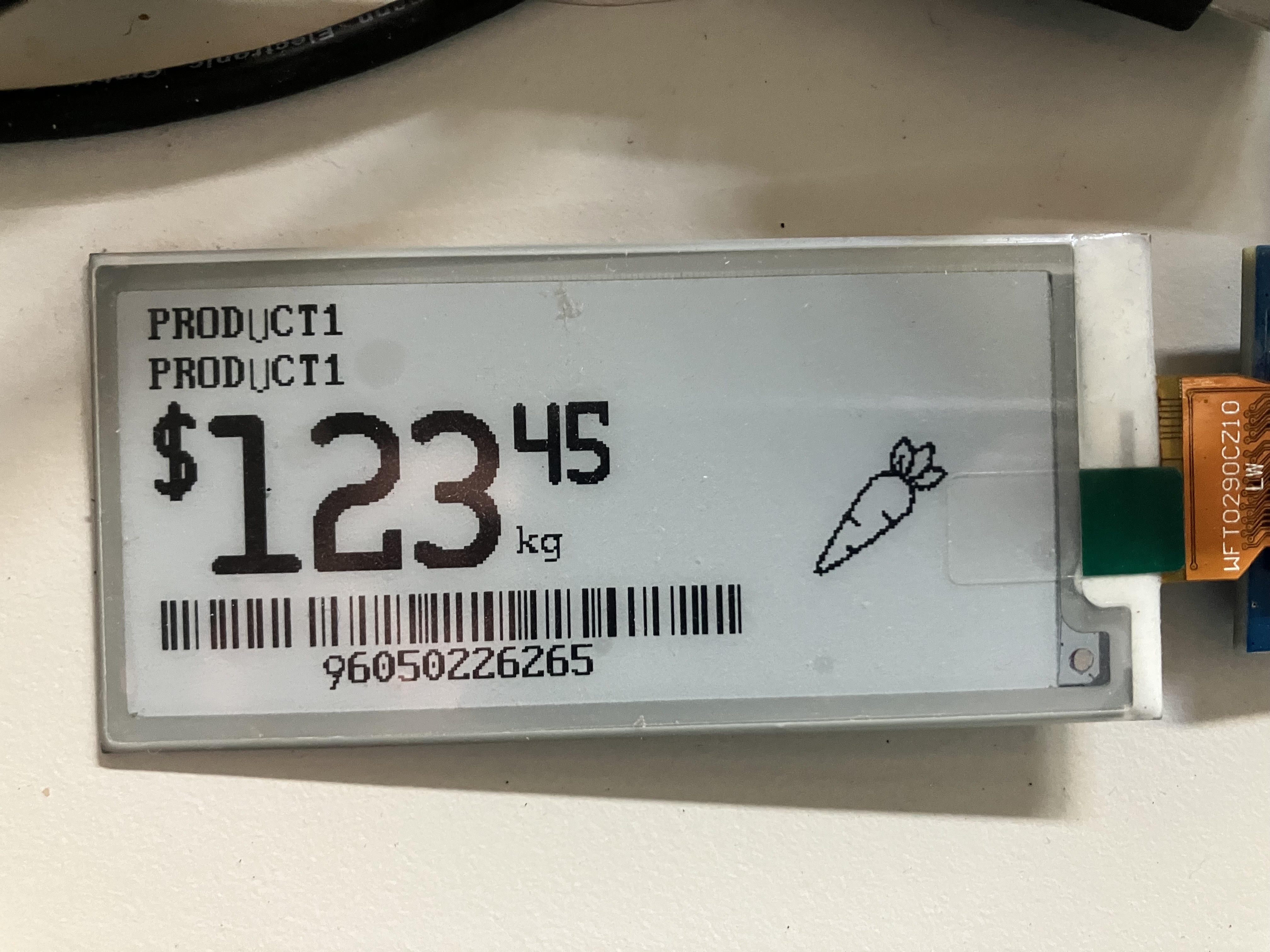

按下"应用标签"按钮后，接入点将发送PawR命令。将显示ESL ID 1：
发送图像Send image
此功能可将图像（或多幅图像）发送到ESL设备。由于图像大小问题，需要ACL连接。

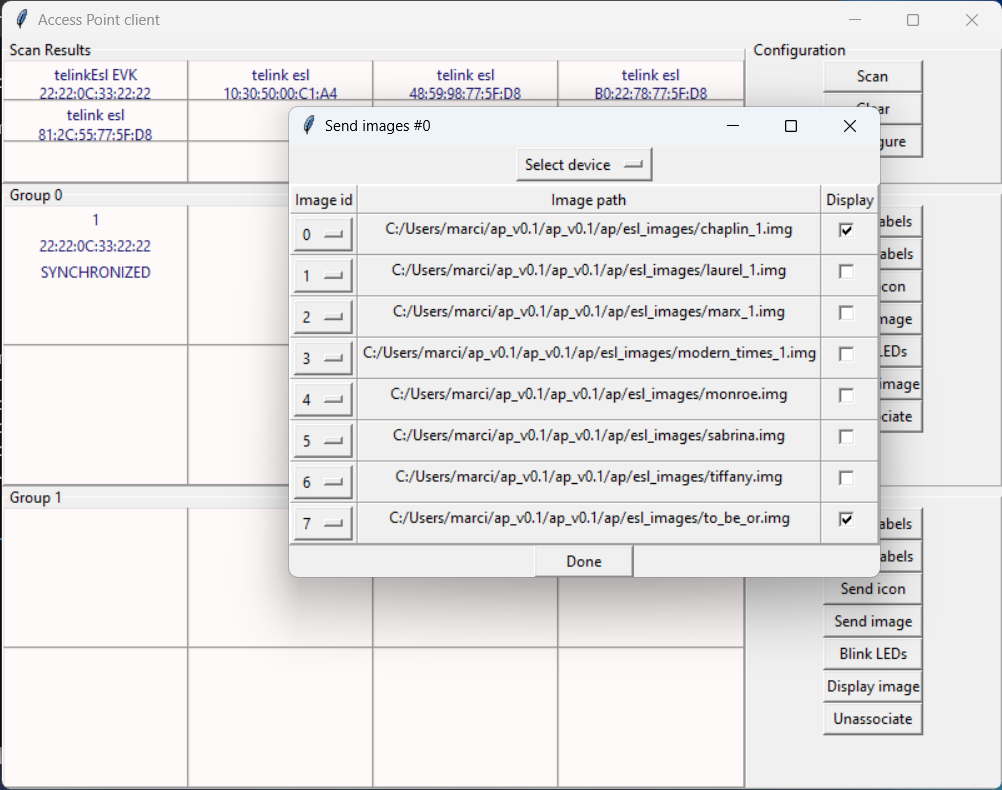

选择文件（每个文件大小为4736字节，不允许其他值）后，用户可以选择ESL设备来接收图像和图像所在的图像ID。此外，"显示"复选框将要求 ESL 显示给定的图像。
闪灯Blink LEDs
该命令向组内所有设备发送广播信息，使LED灯（绿色和红色）闪烁三次。该命令通过PAwR发送。
显示图像Display image

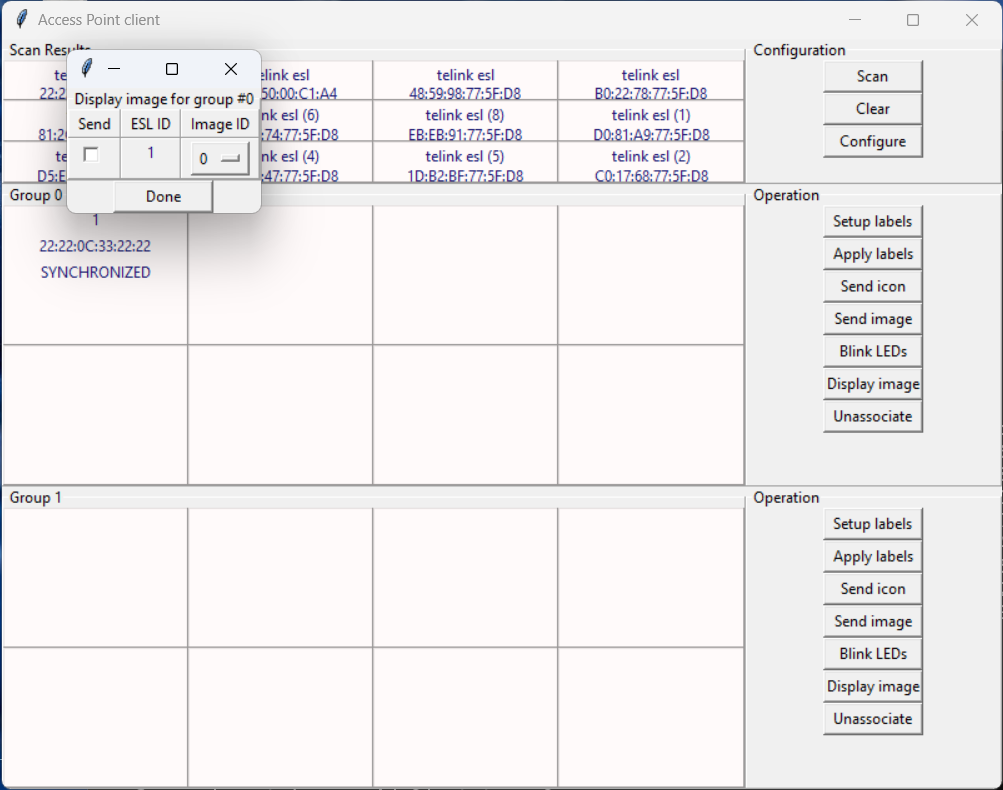

按下此按钮后，用户可从组中选择ESL设备，并设置应在其上显示的图像索引：
解除关联Unassociate
该命令允许从组中删除ESL设备。设备可配置为其他组员，或保持未关联状态。
具体实现Implementation details
上述命令在接入点和ESL之间使用不同的通信方式。以下是在执行过程中使用的功能列表：
Table: 实现过程中使用的功能列表
No. 命令 功能/特性 ------ ---------------------- --------------------------------------------------------- 1 Apply labels PawR vendor命令发送给每个选定的ESL设备
2 Send image 连接建立（GAP周期性广播连接过程），通过自定义L2CAP CoC进行图像传输，通过ESL控制点特性发送ESL命令。
3 Blink LEDs PAwR命令（LED控制）使用广播地址
4 Display image PAwR命令（显示图像）使用选定的ESL ID
5 Unassociate 连接建立（GAP周期性广播连接过程）并通过ESL控制点特性发送ESL命令。
image_convert_gui.pyw工具

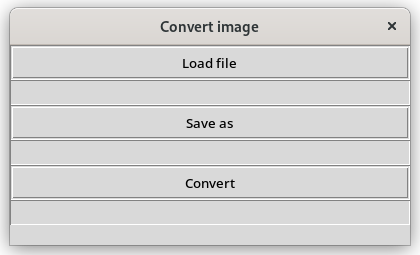

该工具可将图像文件（如.png或.jpeg）转换为ESL设备可读取的格式。它接受标签（宽296px / 高128px）和图标（宽48px / 高48px）的格式。
加载文件按钮Load File

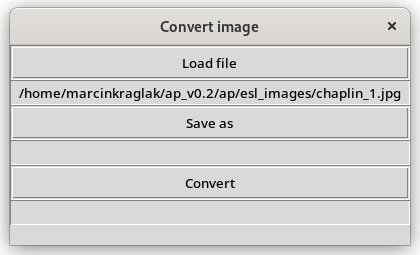

该按钮允许选择要转换的文件。它会打开选择文件窗口。选择文件后，其路径将显示在主窗口中：
另存为按钮Save as

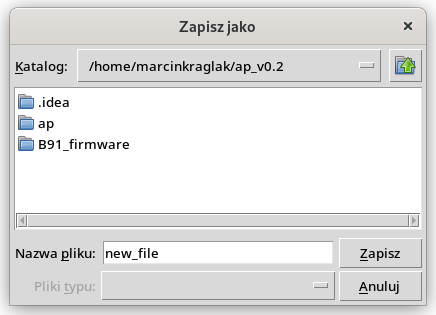

按此按钮可选择存储新图像的文件路径。也可以创建新文件。新文件路径也将出现在主窗口中。
转换按钮Convert

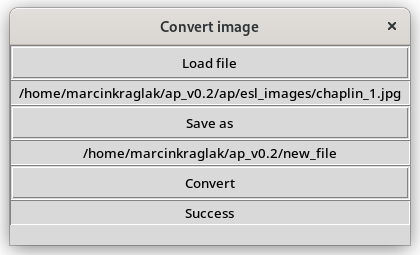

按下此按钮后，输入文件将转换为新格式并写入输出文件。

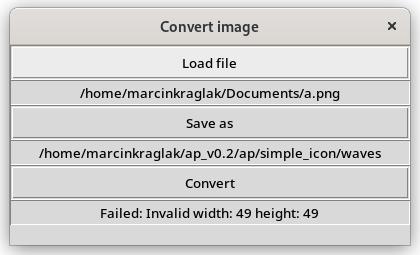

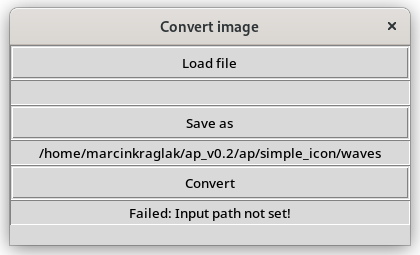

如果出现分辨率错误、文件路径不存在等问题，则会显示在状态标签（"转换 "按钮下方）中，即：
