烧录调试工具(Linux & MAC)


烧录调试工具CLI

该工具开发与测试在 Ubuntu 20.04.3 LTS, 64-bit 操作系统。在macos X64,aarch系列进行编译测试。

使用2.1.0版本需要升级burning evk 固件版本到V4.5。同时该版本usb模式暂不支持,如需要,需要使用1.8.1以前的版本。

介绍

功能支持, 主要支持evk模式, 部分芯片支持usb模式,如下表。后续详细用例里面有说明。

- 8 Series B91 B92 TL751x TL721x TL321x
read/write flash (rf, wf) EVK/USB EVK EVK/USB EVK EVK EVK
read/write sram (rc, wc) EVK/USB EVK EVK/USB EVK EVK EVK
read/wirte analog (ra, wa) EVK/USB EVK EVK/USB EVK EVK EVK
download in flash EVK/USB EVK EVK/USB EVK EVK EVK
sboot - - EVK - - -
download in core EVK/USB EVK EVK/USB EVK EVK EVK
erase in flash EVK/USB EVK EVK/USB EVK EVK EVK
lock/unlock flash(lf, ulf) EVK/USB EVK EVK EVK EVK EVK
check pc (pc) EVK/USB EVK EVK/USB EVK EVK EVK
check global parameters (var) EVK/USB EVK EVK/USB EVK EVK EVK
reset in flash or sram EVK/USB EVK EVK/USB EVK EVK EVK
sws EVK EVK EVK EVK EVK EVK
run step stop EVK - - - - -
ac EVK EVK EVK EVK EVK EVK
lsusb - - - - - -
up - - - - - -

芯片型号参数

B91 B92 B92_V18 TL751x TL7518 TL721x TL321x
B80 B85 B87 B89_A1 8232 8266 8267 8269 8366 8368 8367_i 8367_e 8369_i 8369_e

如果使用B92 1.8v环境,该参数选择B92_V18

命令使用示例

命令选项介绍

-u: 表示使用usb模式,未使用-u默认为evk模式
-s: 需要操作的字节数量,数量跟在-s后面 eg: -s 16; -s 1k
-e: 表示擦除操作,常用于flash, core擦除
-c: 表示core常用reset命令
-i: 指定输入文件后面紧跟文件路径,常用于指定下载文件 eg: -i /home/8258_gpio.bin
-o: 指定输出文件后面紧跟文件路径,常用于将读取二进制数据保存到文件 eg: -o /home/readflash.bin
-p: 表示打印具体过程常用于flash操作
-b,-d: usb设备的bus, devid存在多个usb设备时候需要使用该参数

支持usb模式的功能, 在命令后面添加-u选项即可。

假如存在多个evk设备,由于evk设备vid、pid都是相同的,可以通过指定evk设备的bus,devid控制指定设备。

假如使用usb模式的调试方式,也需要通过指定bus,devid的方式控制设备。

示例在命令的后面添加-b:bus -d:devid
./bdt 8258 sws -b 1 -d 1
./bdt 8258 sws -b 1 -d 2

./bdt 8258 sws -b 1 -d 1 -u
./bdt 8258 sws -b 1 -d 2 -u

sws

设置通讯速率,以及检测evk于目标板连接是否正常。

## 设置指定的sws值.
## b0:地址 10:速率参数值.前两个(b0 10)为设置evk swire clk值;后两个(b0 10)是目标开发板swire clk值.
./bdt 8258 sws b0 10 b0 10

## 如果没有指定值,sws值默认为b0 10 b0 10.
./bdt 8258 sws

写入sws值必须跟在sws命令参数后面。

activate

唤醒设备,程序处于深度睡眠的时候,使用该命令.

./bdt 8258 ac

reset

重新启动, 程序从flash或者sram启动.

## 重启后从flash启动
./bdt 8258 reset

## 重启后从sram启动
./bdt 8258 reset -c

read/write flash

read flash(rf)

读取数量小于1kb, 读取数据将打印; 大于1kb将会保存到默认文件.

默认文件名称实例: save1020-11294102.bin

## 读取flash地址0x00 16字节数据
./bdt 8258 rf 0x00 -s 16
./bdt 8258 rf 0x00 -s 1k

## 将读取数据输出到制定文件readflash.bin
./bdt 8258 rf 0x00 -s 16 -o readflash.bin

write flash(wf)

flash 在写入之前需要先进行擦除, 擦除的默认单位是4k.

## 写入4字节数据到flash 0x00.
./bdt 8258 wf 0x00 01 02 03 04 -s 4

## 先擦除,再写入数据.
./bdt 8258 wf 0x00 01 02 03 04 -s 4 -e

## 写入一个文件到flash,下载功能.
## 写入文件不用选项-e -s.
./bdt 8258 wf 0x00 -i bin/USB_Demo.bin

lock flash(lf)

./bdt B92 lf addr size(k)
./bdt B92 lf 0 512k

unlock flash(ulf)

flash在程序运行过程中可能会被锁定,在调试的时候需要重新打开。

./bdt B92 ulf

read/write core

read core(rc)

读取数量小于1kb, 读取数据将打印; 大于1kb将会保存到默认文件.

默认文件名称实例: save1020-11294102.bin

## 读取sram地址0x40000 16字节数据.
./bdt 8258 rc 0x40000 -s 16
./bdt 8258 rc 0x40000 -s 1k

## 将读取数据输出到制定文件readsram.bin.
./bdt 8258 rc 0x40000 -s 16 -o readsram.bin

write core(wc)

## 写入4字节数据到sram 0x40000
./bdt 8258 wc 0x40000 01 02 03 44 -s 4

## 写入一个文件到sram,下载功能
## 写入文件不用选项-e -s
./bdt 8258 wc 0x40000 -i bin/USB_Demo.bin

read/wirte analog

read analog(ra)

## 读取analog数据, 起始地址0x00 16字节.
./bdt 8258 ra 0x00 -s 16

write analog(wa)

## 写入4字节数据到analog 0x00.
./bdt 8258 wa 0x00 01 02 03 44 -s 4

sboot

目前该功能(security boot)暂时只支持b92,详细用法、示例也可使用bdt help sboot查看。

--mode 0/1
0: 普通模式
1security boot模式验签),需要配合--pkh参数使用
--crypto 0/1
0flash固件不加密读写模式
1flash固件加密读写模式需要配合--rk参数使用
--pkh /path/to/public_key_file
下载public key hash到efuse该文件可以由security boot post工具生成
--rk (16 bytes key)
root key用于flash读写功能
--run-code addr-/path/to/bin_file
下载固件到指定flash地址该固件为mcu实际运行的bin文件
--run-code-des addr-/path/to/des_bin_file
下载描述符信息到指定flash地址该des_bin_file文件由security boot post工具生成需要配合--run-des-addr使用
--run-des-addr(3 bytes addr)
配置地址到efuse该参数addr根据flash容量大小变化
1M: f8000
2M: 1f8000
4M: 4f8000
16M:ff8000

示例

可以依次配置参数,也可以一次性配置所有的参数。

1. mode(0) + crypto(1) + rk(16 bytes) + run-code((flash addr)-path(BIN))
  bdt B92 sboot --mode 0
  bdt B92 sboot --crypto 1
  bdt B92 sboot --rk 000102030405060708090a0b0c0d0e0f
  bdt B92 sboot --run-code 0-/path/to/flash_bin

  You can input more than one parameter. (During this process, if one parameter configuration fails, subsequent parameter configurations will be terminated).\n "
  f.g
    bdt B92 sboot --mode 0 --crypto 1 --rk 000102030405060708090a0b0c0d0e0f --run-code 0-/path/to/flash_bin
2. mode(1) + crypto(1) + pkh(public key path) + rk(16 bytes) + run-des-addr(addr) + run-code((flash addr)-path(BIN)) + run-code-des(addr-path(des_bin))
  f.g
    bdt B92 sboot --mode 1 --crypto 1 --pkh /path/to/public_key_file --rk 000102030405060708090a0b0c0d0e0f --run-des-addr f8000 --run-code 0-/path/to/flash_bin --run-code-des f8000-/path/to/flash_bin
3. mode(1) + crypto(0) +pkh(public key path) + run-des-addr(addr) + run-code((flash addr)-path(BIN)) + run-code-des(addr-path(des_bin))
  f.g
    bdt B92 sboot --mode 1 --crypto 0 --pkh /path/to/public_key_file --run-des-addr f8000 --run-code 0-/path/to/flash_bin --run-code-des f8000-/path/to/flash_bin

secure-debug enable

## 如果已经设置root key,则不用设置
./bdt b92 sboot --rk 000102030405060708090a0b0c0d0e0f
./bdt b92 sboot --debug-text 000102030405060708090a0b0c0d0e0f
./bdt b92 sboot --secure-debug 1

运行 --secure-debug 命令后,sw相关调试命令会立即失效。root-key 与 debug-text在后续re-enable命令需要继续使用,请保存2个字符串。

secure-debug re-enable

## --re-enable-debug rook_key-debug_text
./bdt b92 sboot --re-enable-debug 000102030405060708090a0b0c0d0e0f-000102030405060708090a0b0c0d0e0f

成功运行该命令后,开发板没有重启前,调试功能继续生效;重启后,调试功能将再次失效。

read sboot info

可以运行如下命令读取当前关于sboot的设置信息。

./bdt b92 sboot --read-info

check pc/parameter

查看pc指针值, 全局参数表(var)。

需要查看pc指针值, 参数具体含义,需要配置.lst文件。

## 打印当前pc指针值.
./bdt 8258 pc

## 打印当前pc指针值,详细说明.
./bdt 8258 pc -i USB_PRINT_LOG.lst

## 打印当前程序参数列表(地址,长度,值).
/bdt 8258 var -i USB_PRINT_LOG.lst

run stop

运行,停止程序执行。

## 开始运行.
./bdt 8258 run

## 停止运行.
./bdt 8258 stop

step

单步运行程序.

./bdt 8258 step

up

更新evk固件, usb连接evk设备。

-i: 指定需要更新的固件文件夹

-v: 查询当前evk版本号

## evk芯片为8266
./bdt 8266 up -i fw/Firmware_v3.4.bin
./bdt 8266 up -i fw/Firmware_v3.4.bin -ev
./bdt 8266 up -ev

lsusb

查看已经电脑usb设备列表,-v选项可以查看usb描述符字符串。

./bdt lsusb
./bdt lsusb -v

FAQ

TBD

烧录调试工具GUI

该工具基于gtk, libusb开发,使用前请安装gtk+-3.0, libusb-1.0环境(仅linux,mac需要安装,安装方法可以查看软件压缩包里的readme.md文档)。

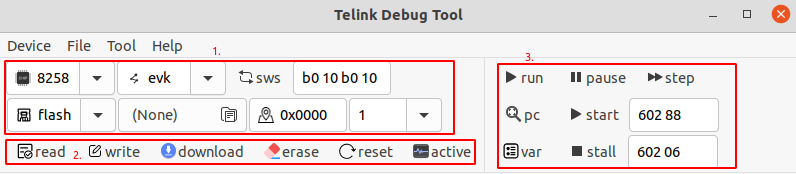

(1) 参数配置区

  • 主要配置芯片的具体型号(B92, B91,8258,8266...)

  • 访问设备的模式(evk,usb)

  • 访问存储类型(flash,ram,analog)

  • 访问的起始地址

  • 访问的字节数量

  • 下载文件的路径配置

(2) 在1号区域配置完对应的参数后

  • 点击read,write按键,进行存储空间的读写操作

  • 点击download按键,下载bin文件到flash、ram

  • 点击erase按键,进行flash区域擦除,起始地址

  • 点击reset按键,可选择从flash或者ram复位

  • 点击active按键,可对开发板进行唤醒操作

(3) 调试区

  • run:运行程序

  • pause:暂停运行程序

  • step :单步运行程序

  • pc:查看当前的程序运行指针值

  • var:查看当前程序的全局变量值

  • start:开始运行程序

  • stall:终止程序的运行

功能使用

设备选择

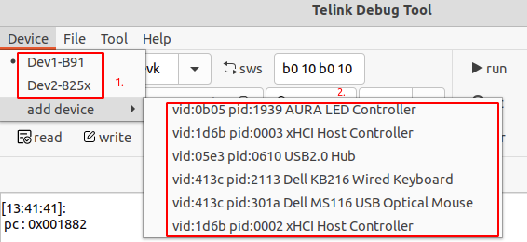

点击菜单栏Device,将显示已经连接的evk设备,该列表识别的evk设备(vid:0x248a, pid:0x8266),如上图-1区域所示。如需添加的设备vid、pid值不一样,请点击add device。

add device列表显示系统扫描的所有usb设备,根据自身需求添加设备,如上图2区域所示。请注意,请正确添加需要连接的设备,否则添加到其他设备,该设备可能会出现故障,需要重新插拔连接,才能恢复正常使用。

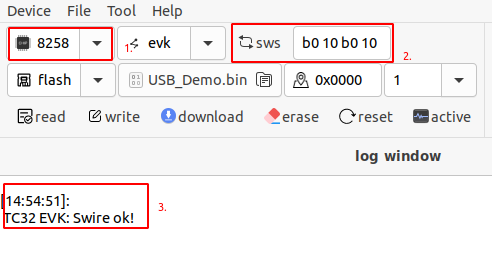

sws

设置单线同步速度,确保EVK设备与开发板正常连接,当开发板程序处于low power模式,该功能不能正常使用需要,需要先唤醒开发板。

(1) 选择芯片对应的型号

(2) 配置sws寄存器地址、时钟值(默认不改动)

(3) sws成功的结果

reset

复位开发板,选择启动程序从flash或者sram开始运行。

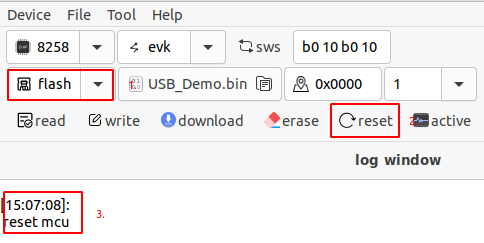

(1) 复位,从flash启动,如下图所示:

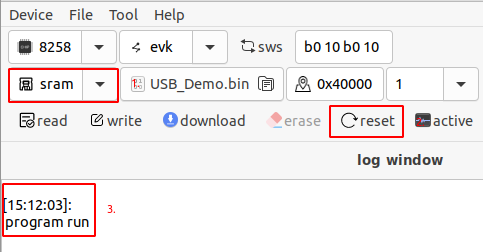

(2) 复位,从sram,如下图所示

activate

开发板运行程序处于low power模式,唤醒操作。

内存、flash读写

(1) 读flash

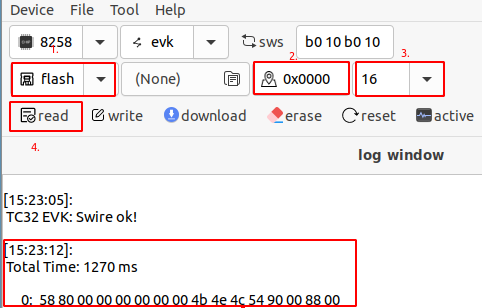

从0x0000地址读取16字节的数据,如下图所示。

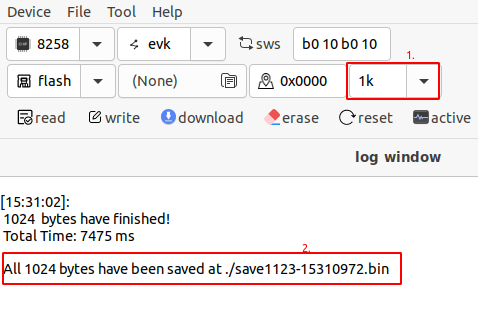

从0x0000地址读取1k字节的数据,读取数量大于等于1k的数据将不会直接打印,保存在文件,如下图所示。

(2) 读取sram

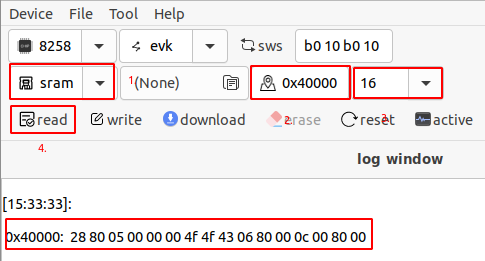

读取sram的操作与上述读取flash操作相似。从0x40000(8258芯片sram起始地址)读取16字节数据,如下图所示。

(3) 写入flash

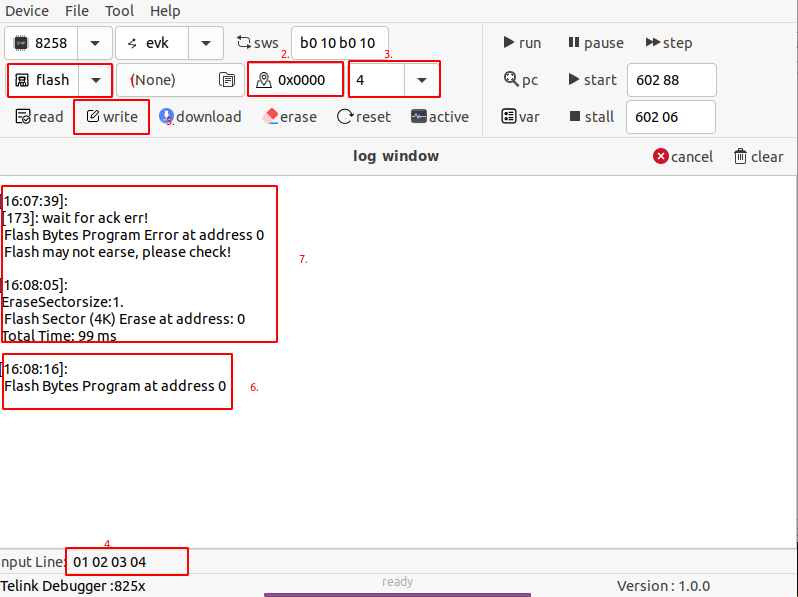

在0x0000写入4个字节数据,配置写入起始地址(如下图-2区域)、写入数量(如下图-3区域)、写入内容(如下图-4区域,字节之间以空格间隔)。

  • 成功结果如下图-6区域所示。

  • 失败结果如下图-7区域所示,写入之前先进行擦除,详情参照flash 擦除

(4) 写入sram

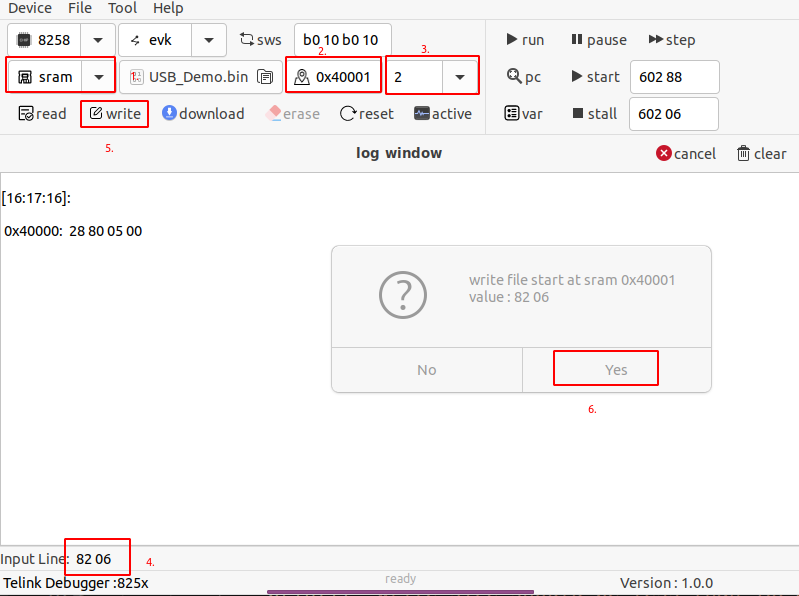

在0x40001写入2字节数据,如下图所示。下图-4区域输入数据后,不用按回车,否则当做命令执行。

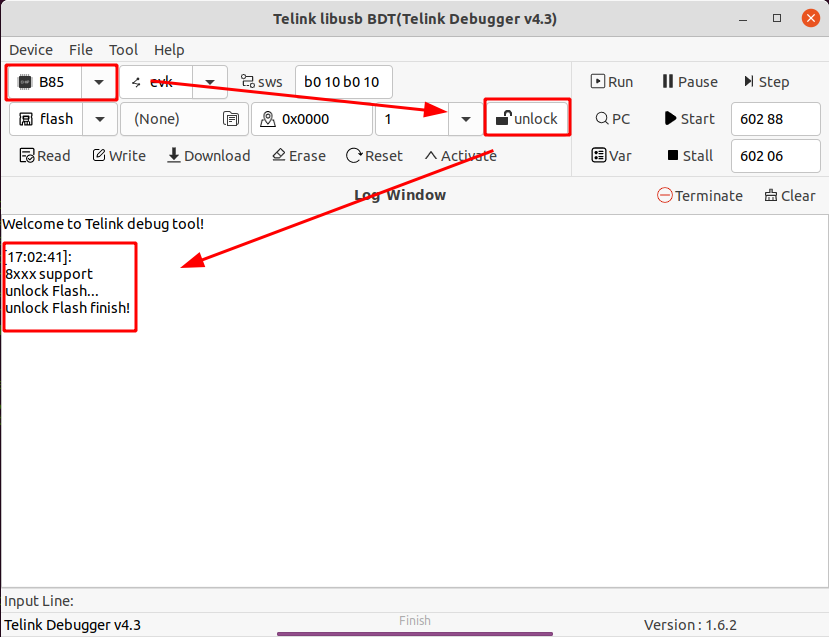

解锁Flash

下载

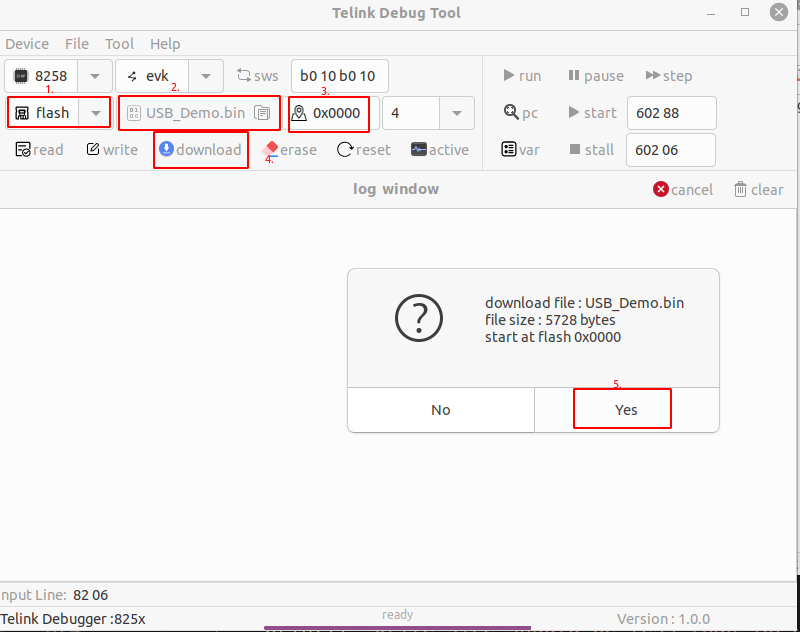

(1) 下载bin文件到flash,配置bin文件路径(如下图-2区域),配置起始地址。如果下载过程中长时间未响应,请检查设备是否处于低功耗模式。

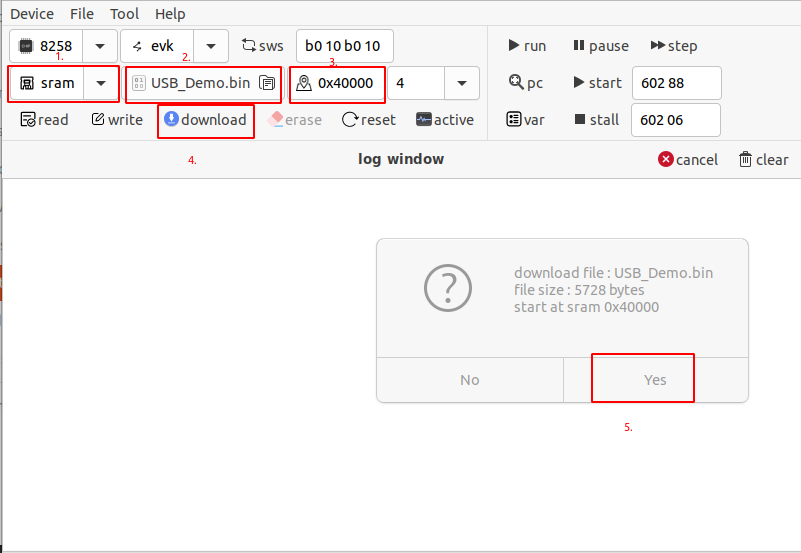

(2) 下载bin文件到flash,配置bin文件路径(如下图-2区域),配置起始地址。

flash 擦除

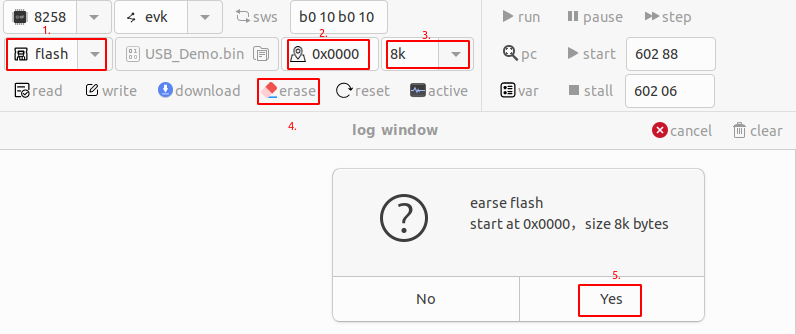

擦除起始地址0x0000, 擦除字节8kb(如下图-3区域,擦除大小自定义输入),擦除最小单位为4kb。

调试功能

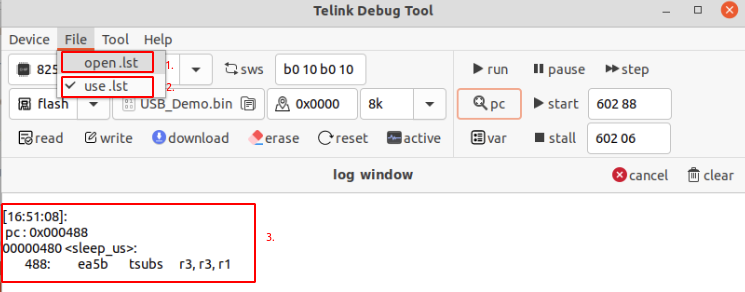

(1) pc 查看程序运行指针

查看pc值的详细信息,则需要打开运行程序的.lst文件(如下图-1区域),勾选使用.lst文件(如下图-2区域)。

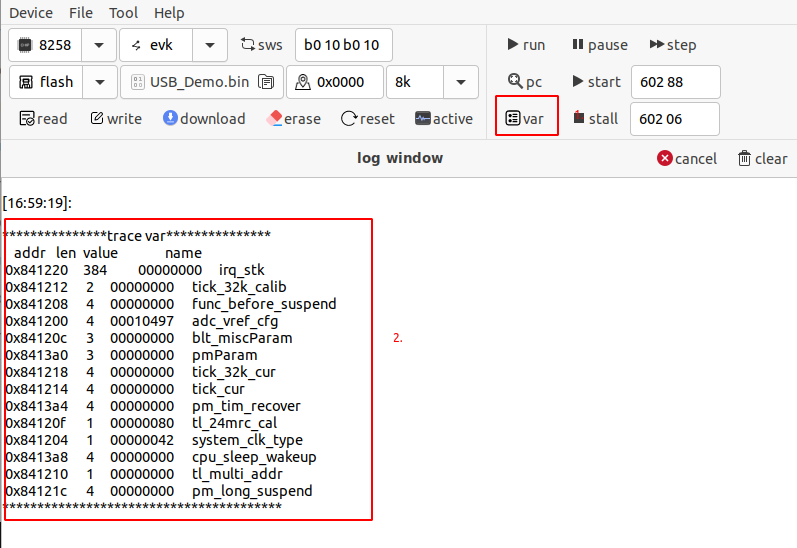

(2) var 查看程序全局变量

该功能需要打开、使用.lst文件,如上节所示。

(3) run

继续程序运行,一般在使用pause后使用。

(4) pause

暂停程序运行。

(5) step

程序单步运行

(6) start

程序重新开始运行。操作地址0x602、操作值0x88一般不做改动。

(7) stall

程序终止运行。操作地址0x602、操作值0x06一般不做改动。

程序终止功能

cancel按键,在长时间操作无响应,可以直接退出当前运行命令。

命令行功能

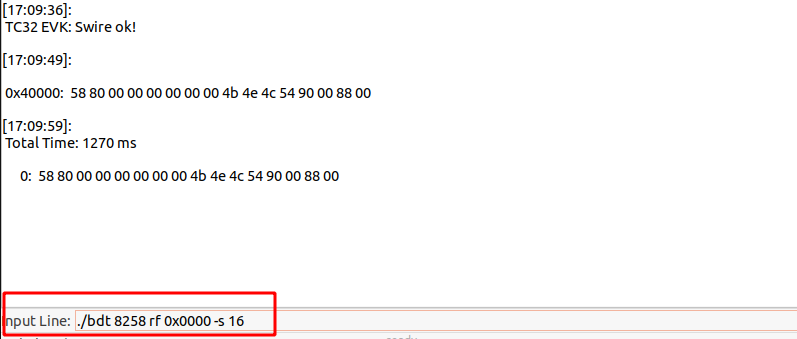

命令行模式,如下图所示,输入命令,按回车执行命令。命令使用格式,请参考命令行用户手册。

设备自定义标签

在插入多个设备的情况,防止设备混乱。用户对连接的设备自定义名称。如下图所示,单击可修改标签文本,回车结束。

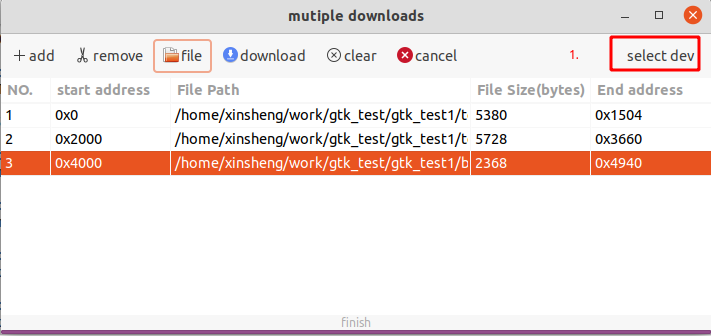

多下载模式

Tool -> mutilple downloads。该功能,适用于设备下载多个bin文件,多个设备同时下载文件。

(1) add:添加下载项,以序号(NO)1、2、3排列

(2) remove:删除制定下载项,鼠标点击下载项后,再点击remove

(3) file:指定下载bin文件路径

(4) download:执行下载命令

(5) clear:删除全部下载项目

(6) cancel:取消全部正在下载中的进程

使用步骤

(1) 单击start address栏,输入起始地址,回车结束

(2) 单击file,选择bin文件路径,将自动解析文件大小,计算结束地址。地址区间存在冲突将会标红提示。

(3) 配置设备,如上图-标号1所示,点击进入配置界面, 输入芯片信号,回车结束

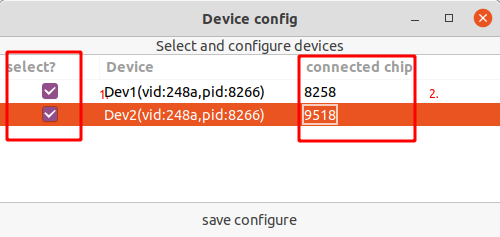

如上图,标号1选择下载设备。标号2, 配置burning evk连接的芯片型号。点击save configure案件。

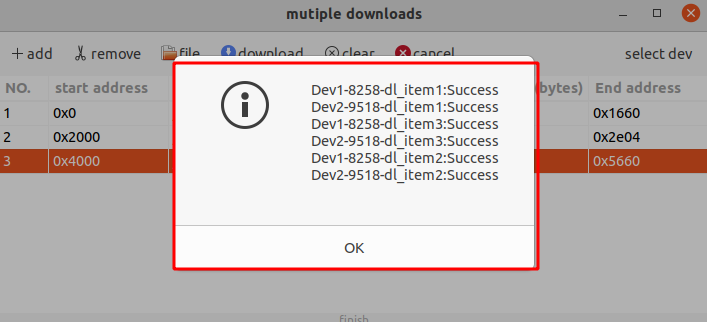

(1) 单击download开始下载,等待执行结果,如下图所示。(下载前请保证所有的设备连接正常)

Burning EVK固件更新

查看、更新Burning EVK固件。注意事项,在更新过程中请勿插拔设备。更新完成后,需要重新插拔设备。

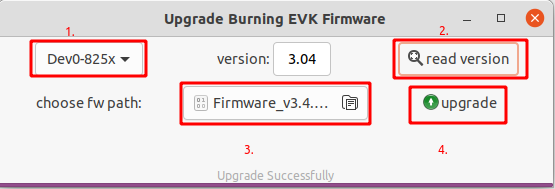

使用步骤

(1) 如上图-1区域选择需要更新固件的设备。

(2) 如上图-2区域点击可以查询当前固件的版本。

(3) 如上图-3区域点击选择固件文件路径。

(4) 如上图-4区域点击更新指定的固件到设备。

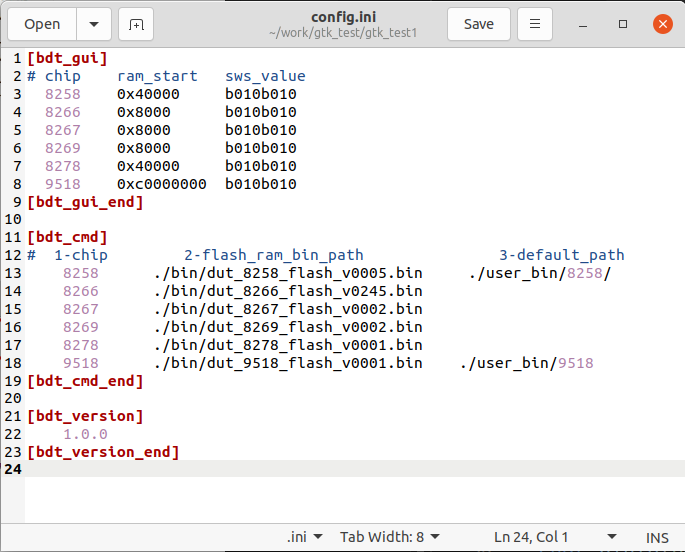

配置可选芯片型号与flash固件路径

点击打开config.ini文件。

(1) 可在bdt_cmd区域添加芯片型号和对应的flash固件路径,每项之间通过空格间隔。(如果正在使用的芯片型号没有配置的时候)。该位置配置的芯片型号,将会出现在图形界面的芯片型号可选框。

(2) bdt_gui区域用于配置ram起始地址、sws寄存器设置值。

(3) bdt_version区域不做修改。
