泰凌VS Code扩展使用指南

Telink VS Code Extension 可以将 TelinkIoTStudio 的工程转换为可在 VS Code 使用的 CMake 工程，并支持在 VS Code 中开发 Telink TL32 和 TC32 系列芯片的 SDK。

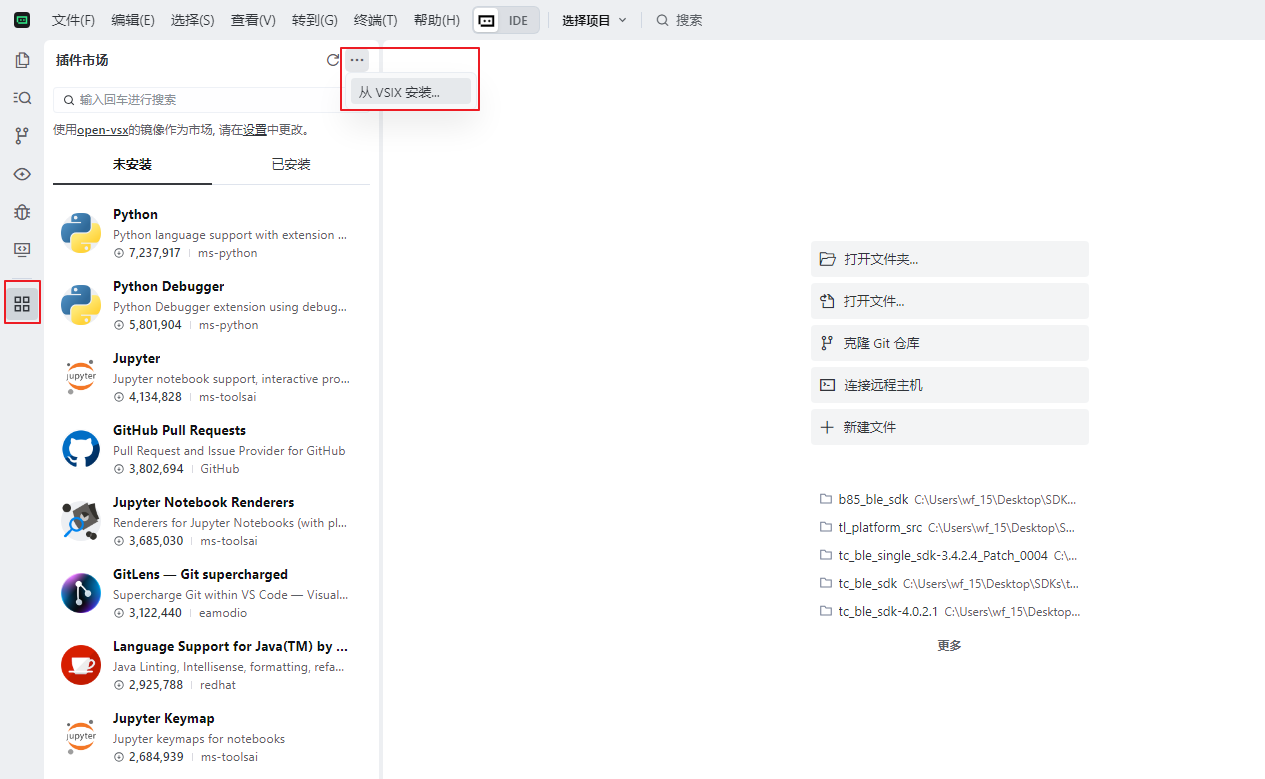

在 VS Code 中，打开扩展管理器（默认快捷键 Ctrl+Shift+X），搜索 Telink ，即可安装 Telink VS Code Extension（以下简称为Telink Extension）。

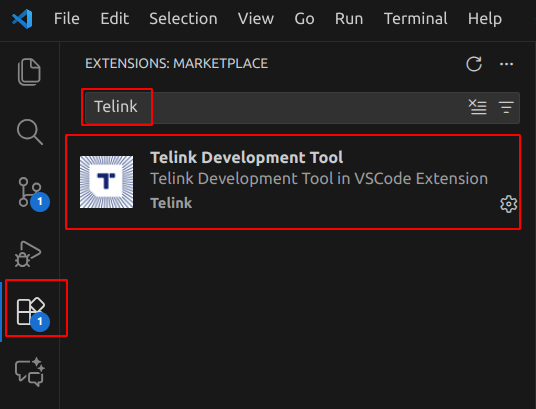

搜索 Telink Extension

Telink Extension 安装完成后，点击 Telink 图标，即可进入该插件的 Treeview 视图页面。开发 Telink SDK 前，需要安装或者指定必要的开发工具。

在 DEVELOPMENT TOOLS 中安装需要的开发工具

点击展开 DEVELOPMENT TOOLS，可查看所有支持的 Telink 开发工具，其中支持用户自定义安装的工具包括 : CMake、Toolchain、BDT、ICE Driver、ICEman、OpenOCD、Jtag_burn。

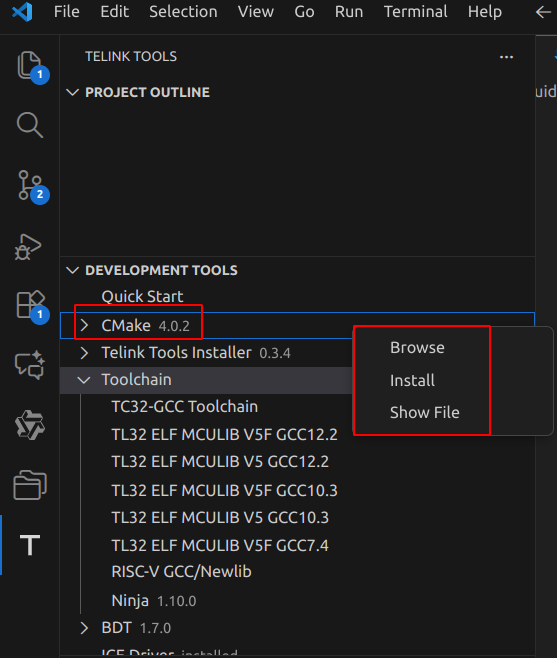

对于上述的工具或工具链（toolchains），用户可根据实际需求选择性安装，右键单击工具或 toolchain，点击 Install 按钮启动安装。

注意

  • CMake 与当前工程所需的 toolchain 为必装项。

安装工具

若用户需使用 BDT 功能，则需安装 BDT 工具；若用户需使用 JTAG 烧录和调试功能，则需安装 Jtag_burn、ICE Driver、ICEman、OpenOCD 等工具。

上述通过 DEVELOPMENT TOOLS 选择性安装工具的方式为首推方案，用户可按需安装最新版本的工具。

用户也可下载 Telink Tools Installer 离线安装包进行安装，详情请参考章节Telink Tools Installer 使用方法。

若用户已经安装 Telink Toolchain 或其他 Telink 开发工具，则可以指定工具链或者开发工具到本地路径，具体配置请参考章节软件安装与配置。

快速使用：编译、烧录和调试

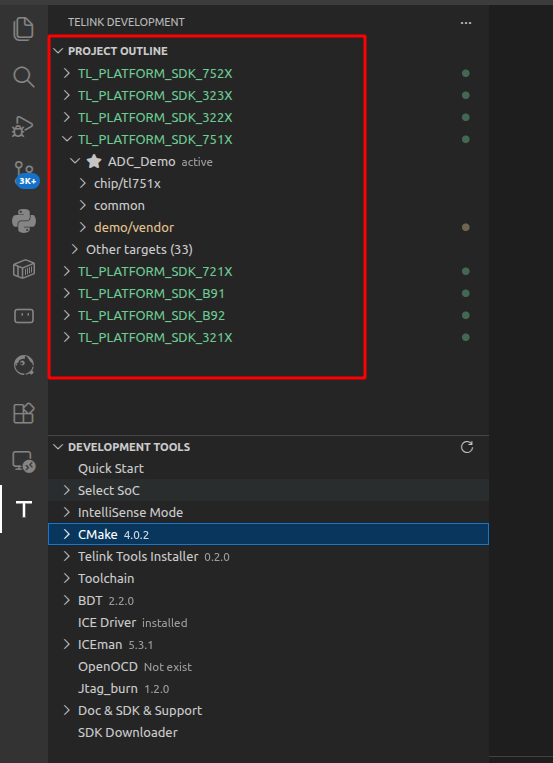

在 VS Code 中打开 Telink SDK，点击 Telink Extension 图标，即可在 PROJECT OUTLINE 中查看当前工程结构，不同 SDK 的文件结构不同，有些 SDK 可能同时包含多个工程。若当前工程为 TelinkIoTStudio 工程，而非 Telink Extension 直接支持的工程，需参考章节转换TelinkIoTStudio工程为CMake Project，将其转换为 CMake 工程。

编译和调试

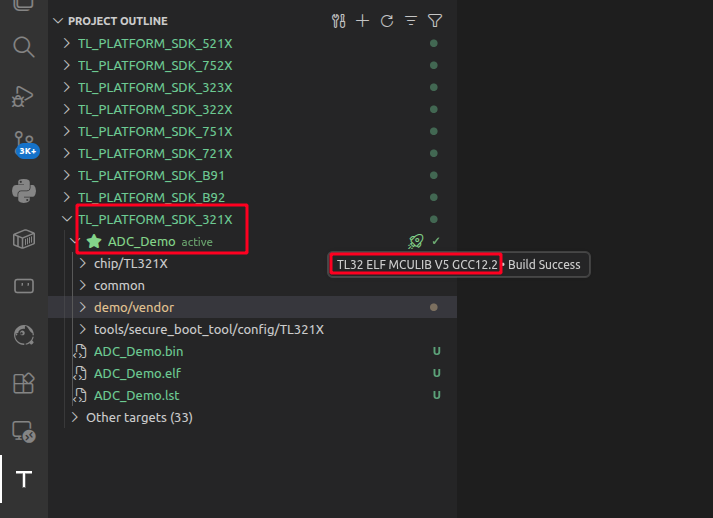

在 PROJECT OUTLINE 中选择需编译的工程及其对应的 Target 后，点击右侧的编译按钮进行编译。

开始编译

编译完成后，即可看到输出文件（*.elf、*.bin、*.lst），其中 ELF 格式的文件用于调试，BIN 格式的文件则用于烧录。

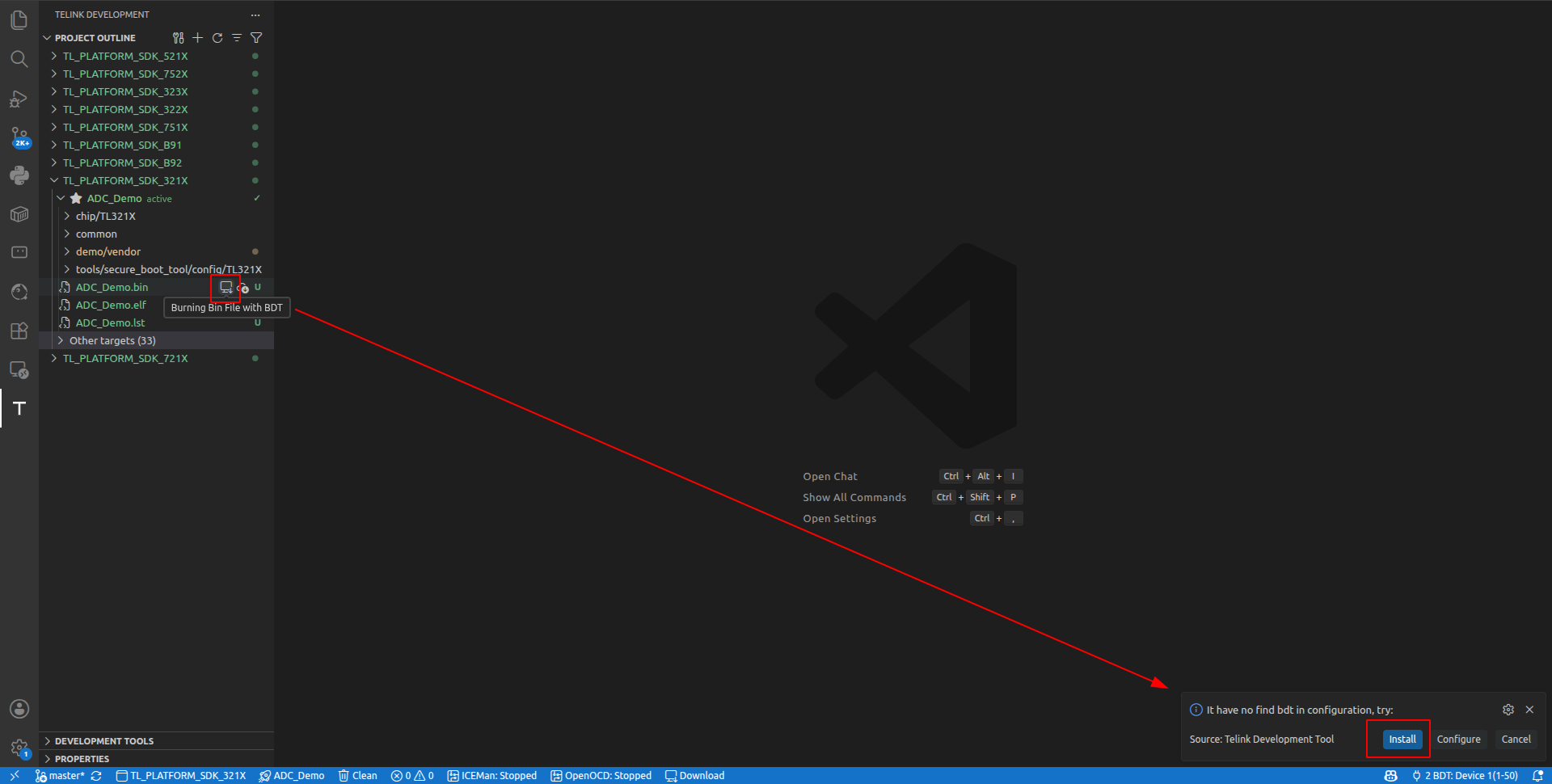

如下图所示，点击bin文件右侧的烧录按键（前提：确保已安装BDT软件且已正确配置相关参数，详情请参考章节软件安装与配置）。

BDT快捷烧录

鼠标悬停在 ELF 文件区域，点击右侧的调试按钮打开调试页面，新建调试配置后，Telink Extension 会自动填充必要的设置。勾选 Enable JTAG Burn，Telink Extension 将在调试前烧录程序至芯片。确保各项设置正确后，点击底部 Debug 按钮进行烧录与调试。

Debug Button

Telink Extension 支持 Telink TLSR9118 Wi-Fi SDK，其使用方式与其它 SDK 略有不同。

首先，需要打开 Telink TLSR9118 Wi-Fi SDK 文件夹，并确保 KConfig 文件在顶层目录中。

在 Wi-Fi DEVELOPMENT 中可对 TLSR9118 Wi-Fi SDK 进行配置、编译和烧录。

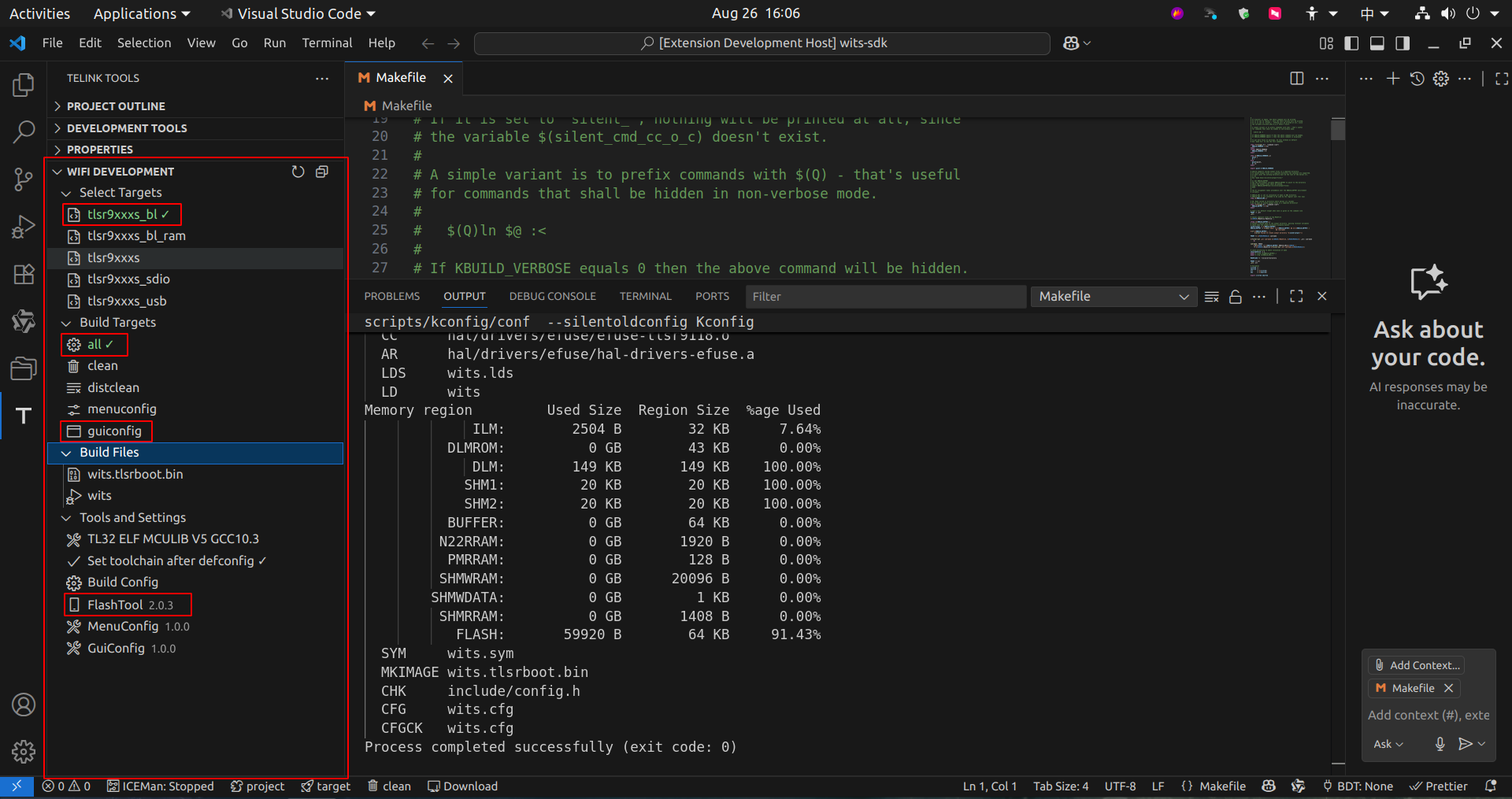

Wi-Fi SDK Development

在 Select Targets 中点击需要编译的 Target，成功生成 .config 后，点击 Build Targets 中的 all 进行编译。

编译完成后，点击 FlashTool 即可启动 Wi-Fi SDK 烧录工具进行烧录。

若需了解关于 Telink Extension 各功能的详细说明，请参见后续章节。

转换TelinkIoTStudio工程为CMake Project

如果你的仓库第一次使用，需要运行转换功能。

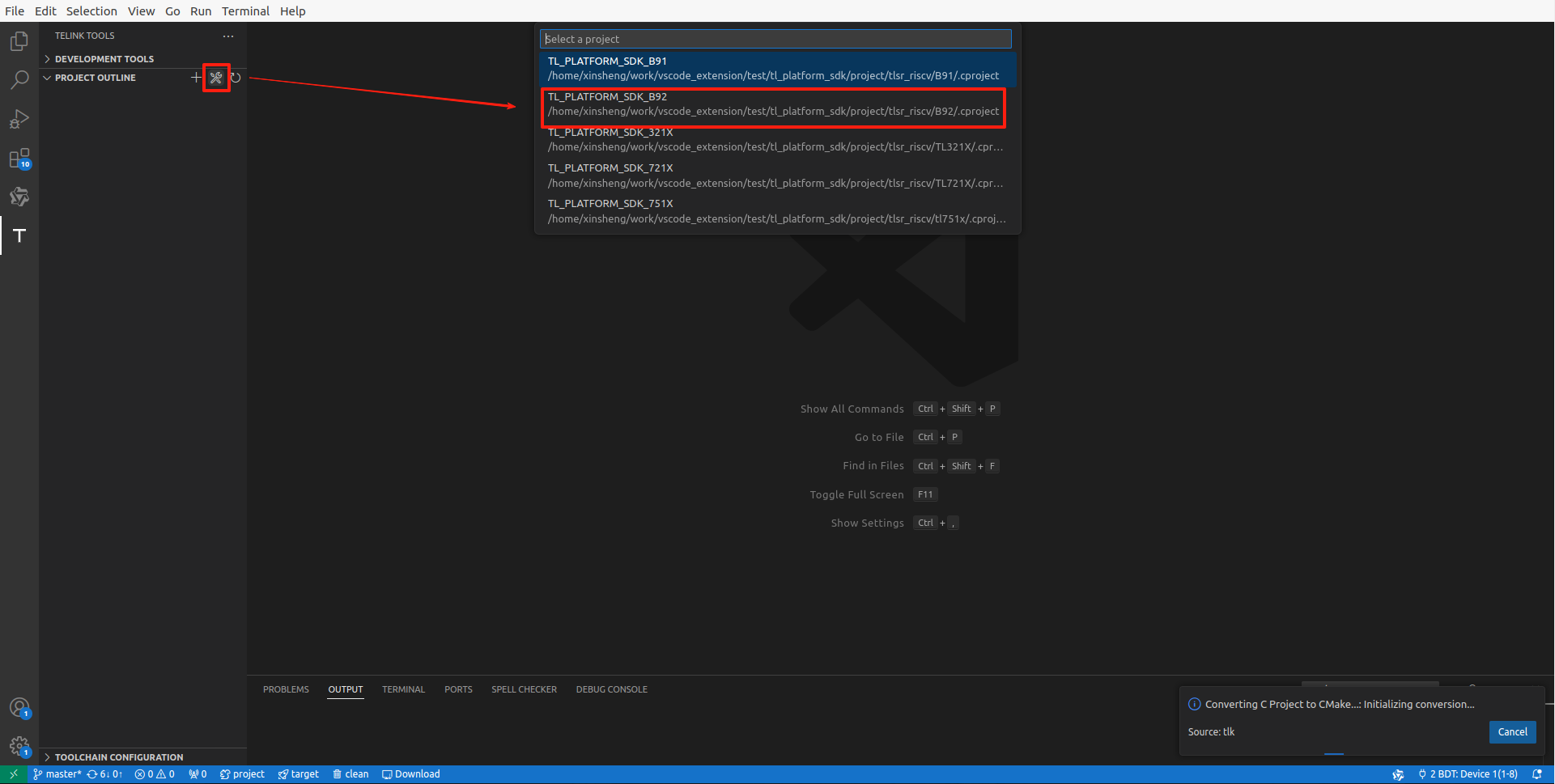

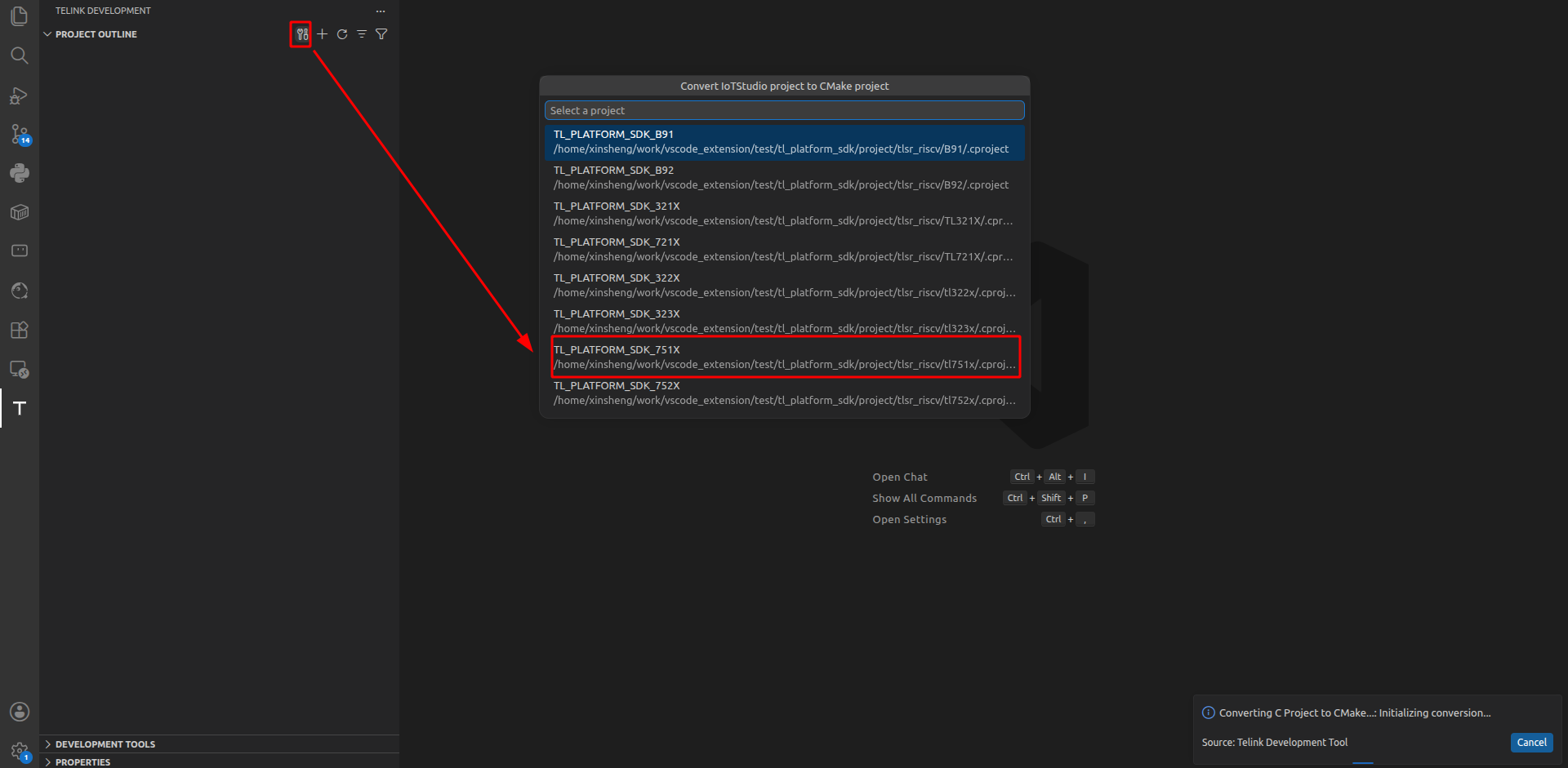

VS Code工作空间打开一个SDK目录，将TelinkIoTStudio工程转换为CMake工程，选择需要转换的工程。

开始转换

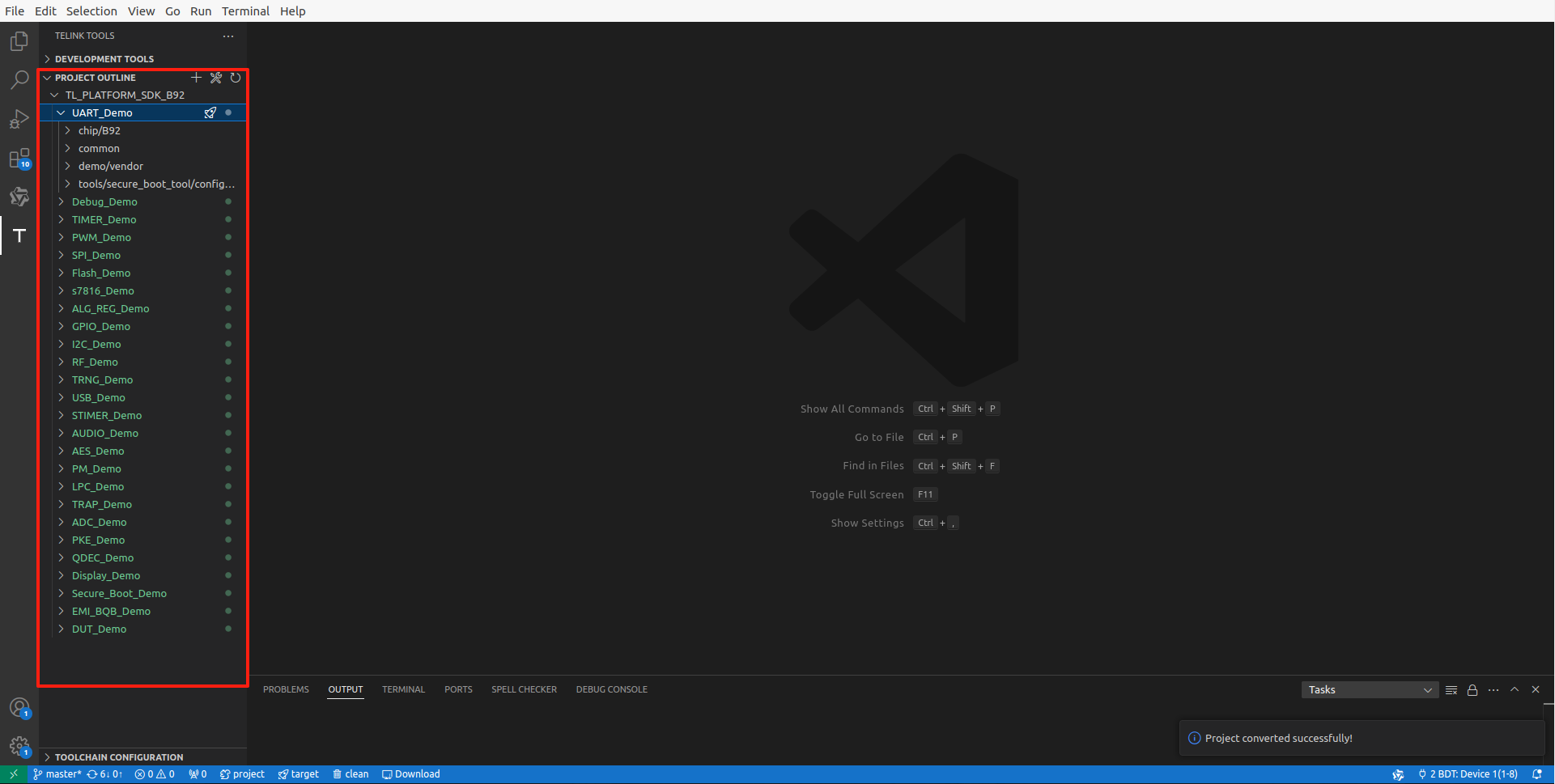

转换完成后，可以在PROJECT OUTLINE查看project - target - source。

转换完成

可以转换多个工程，重复运行上述命令，选择其他工程即可。

SDK参数的注意事项请参考章节TelinkIoTStudio SDK中的参数使用注意。

CMake构建

插件在运行构建命令的时候，会默认自动运行配置。

构建

电脑环境需要安装CMake，Toolchain。安装方法请参考章节软件安装与配置。

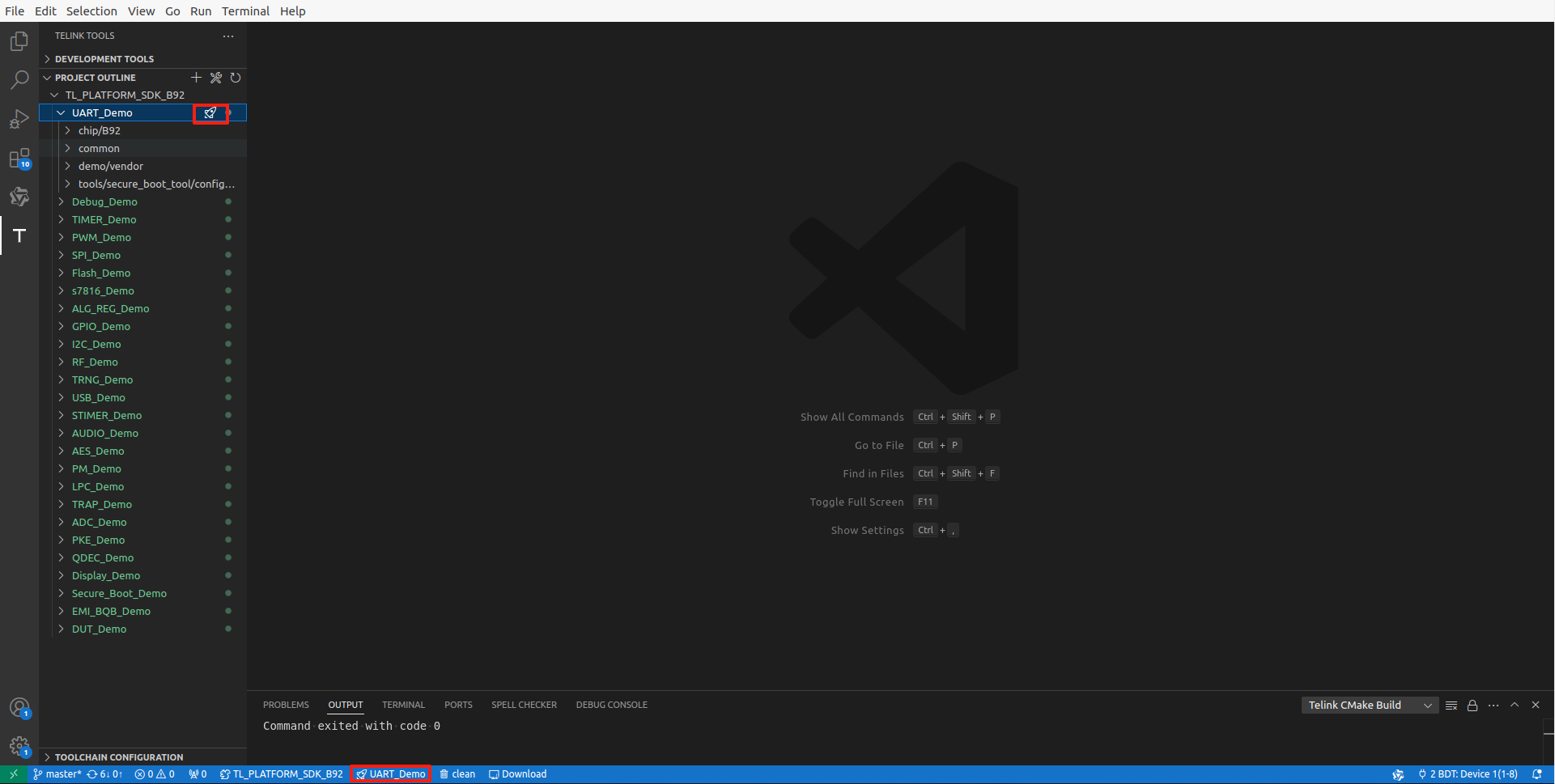

点击target旁边的小火箭按钮可以开始编译。

CMake构建分为cmake configure和cmake build2个步骤，点击小火箭按钮会将2个步骤合并。如果用户需要手动运行cmake configure在project右键选择即可。

CMake支持不同generator, 用法参考配置generator。

开始构建

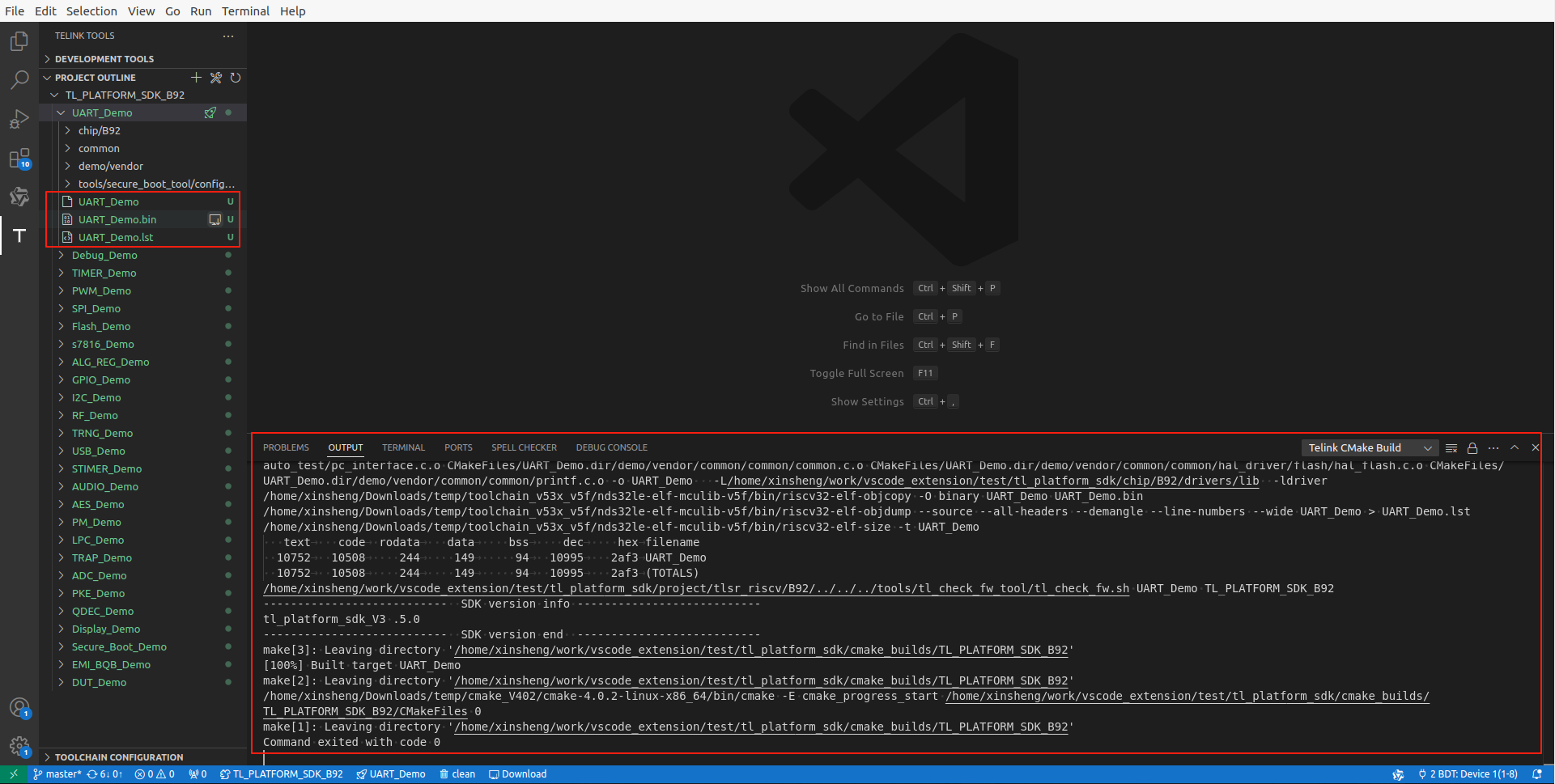

构建完成后, 可以看到构建产物和构建Log。

构建完成

Clean

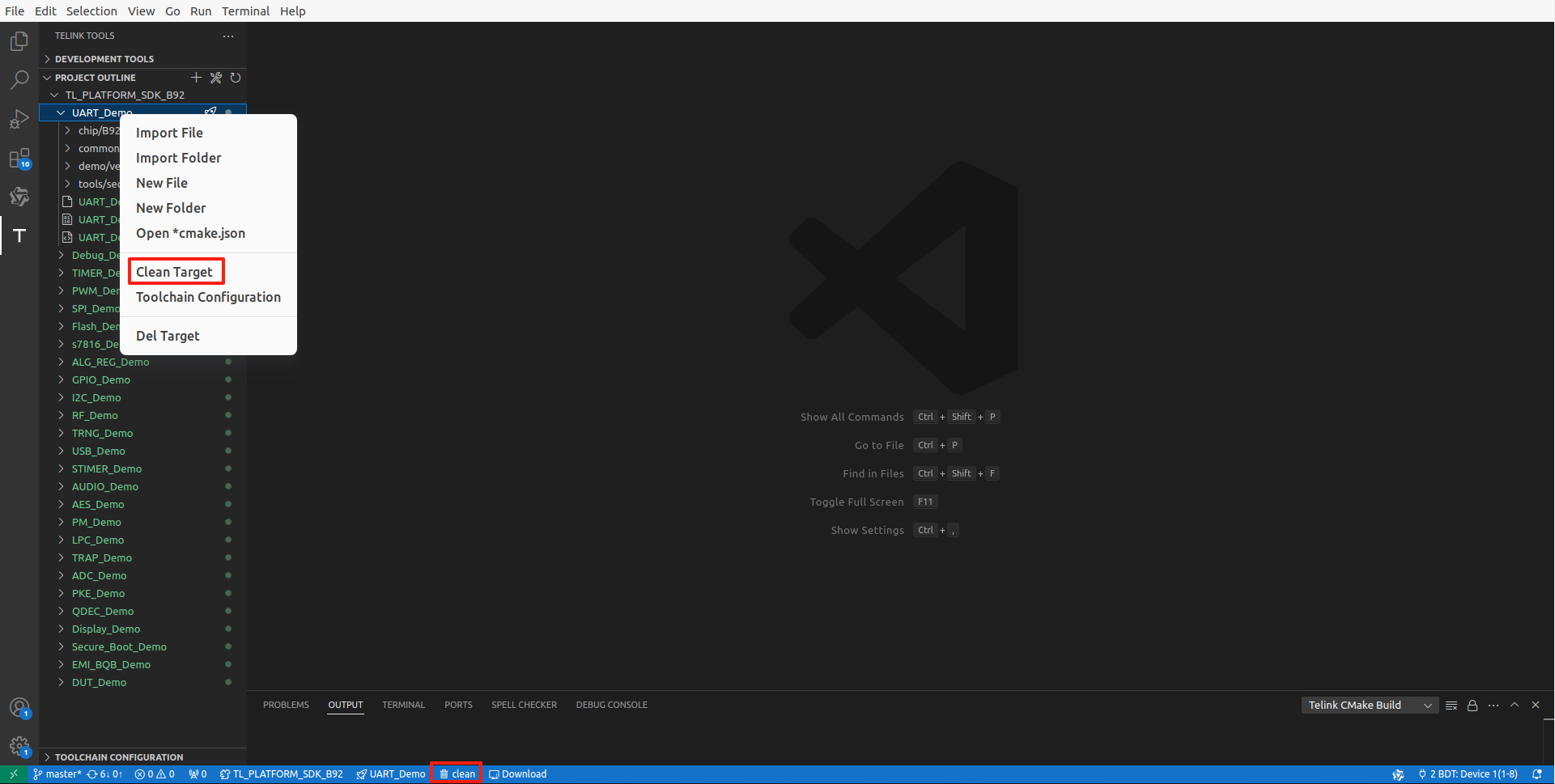

在target右键菜单，选择Clean Target，或者下方clean按钮。

Clean

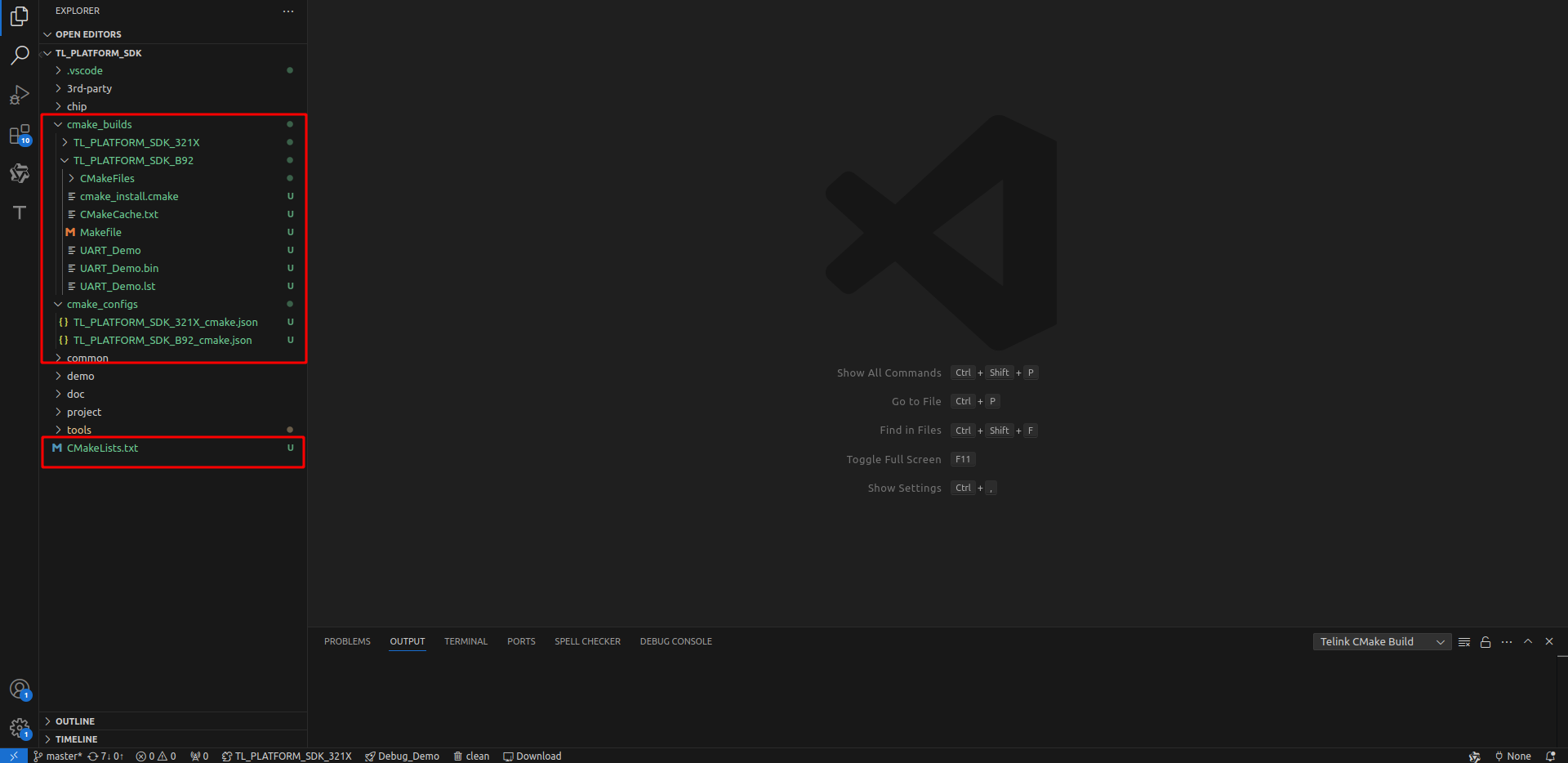

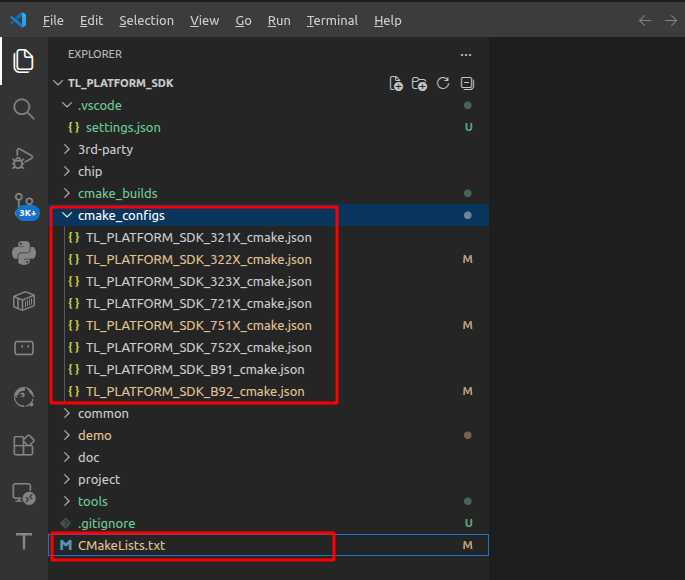

CMake工程构成

(1) CMakeLists.txt: CMake工程函数，SDK全局通用。

(2) cmake_configs: SDK配置文件(*_cmake.json)。CMakeLists.txt会去读取配置生成工程，目前不要手动去修改，否则可能会导致功能异常。

(3) cmake_builds: 工程编译中间文件(.o文件, output文件)。

CMake Output

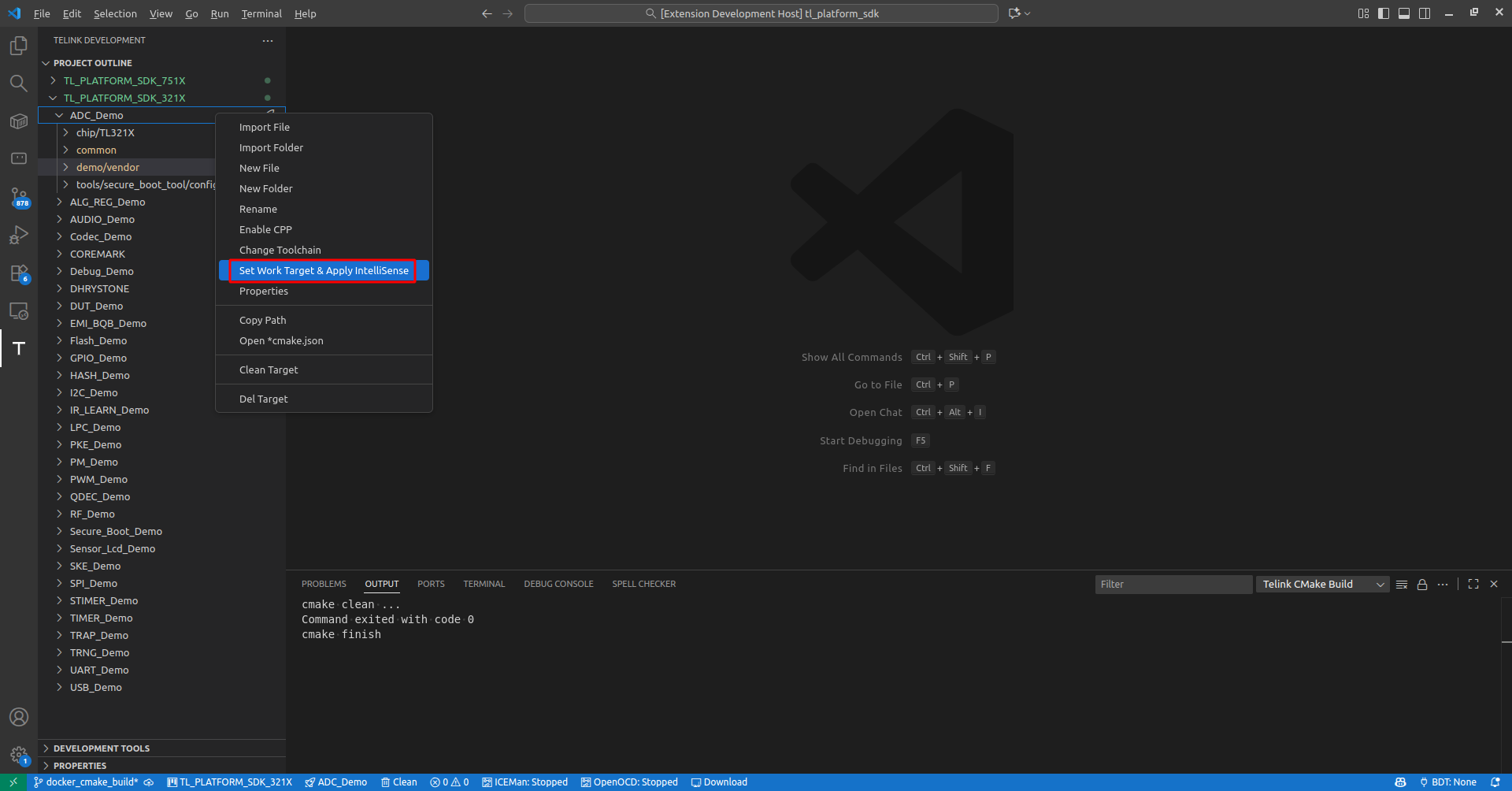

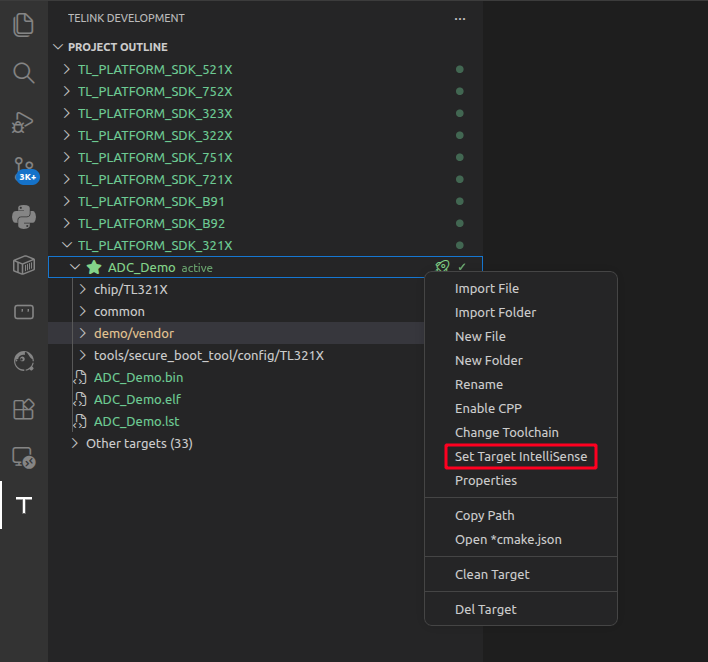

工程管理

增删工程和Target

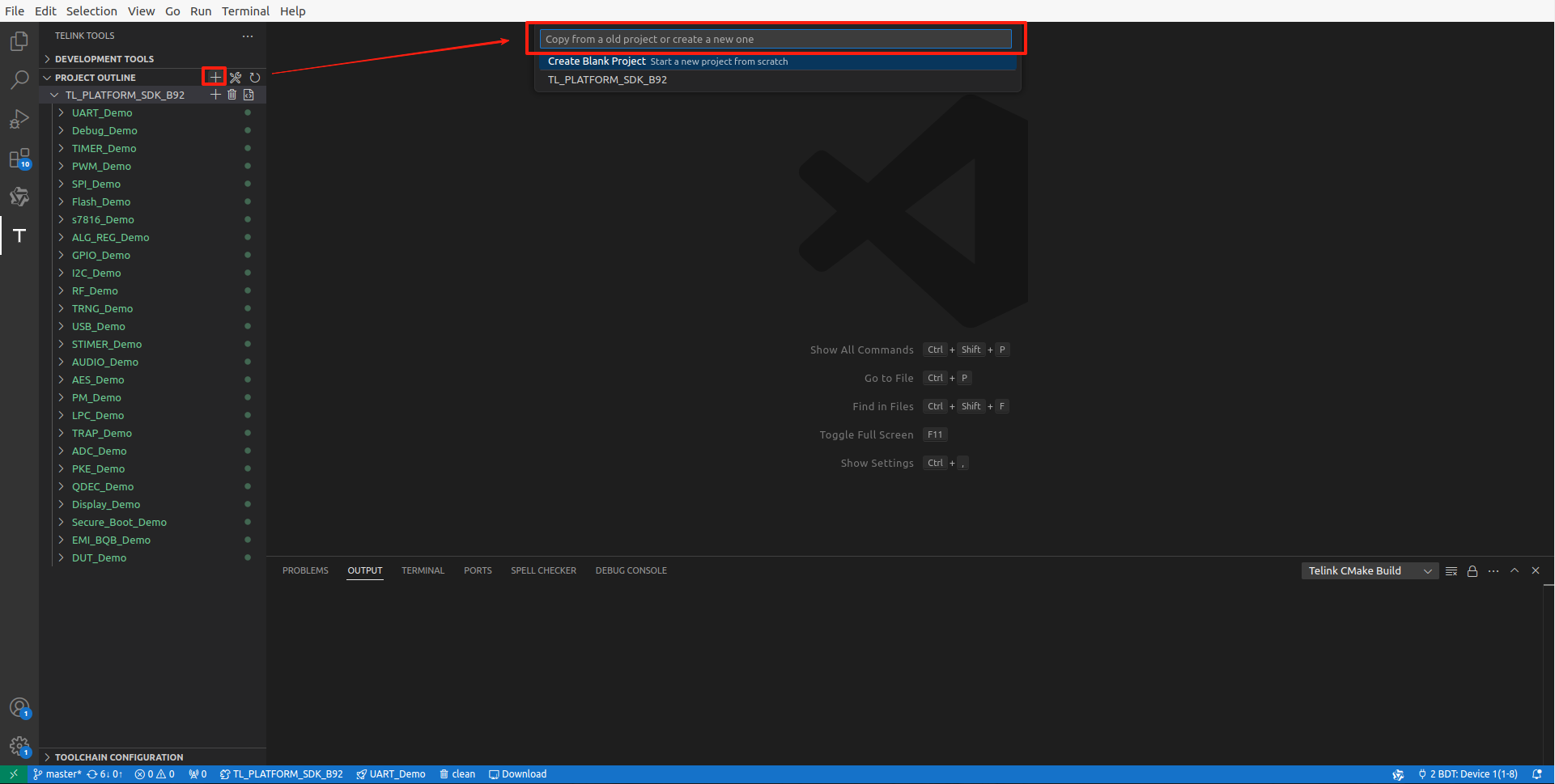

PROJECT OUTLINE和工程名称节点旁边的+分别对应Add Project, Add target。

在输入框输入新的名称，然后选择：

  • 新建空白工程/target
  • 复制已有工程/target (选择对应工程名称)

复制已有工程相较新建工程的优势：相似的工程可经过简单修改完成。

添加工程

工程文件增删改查

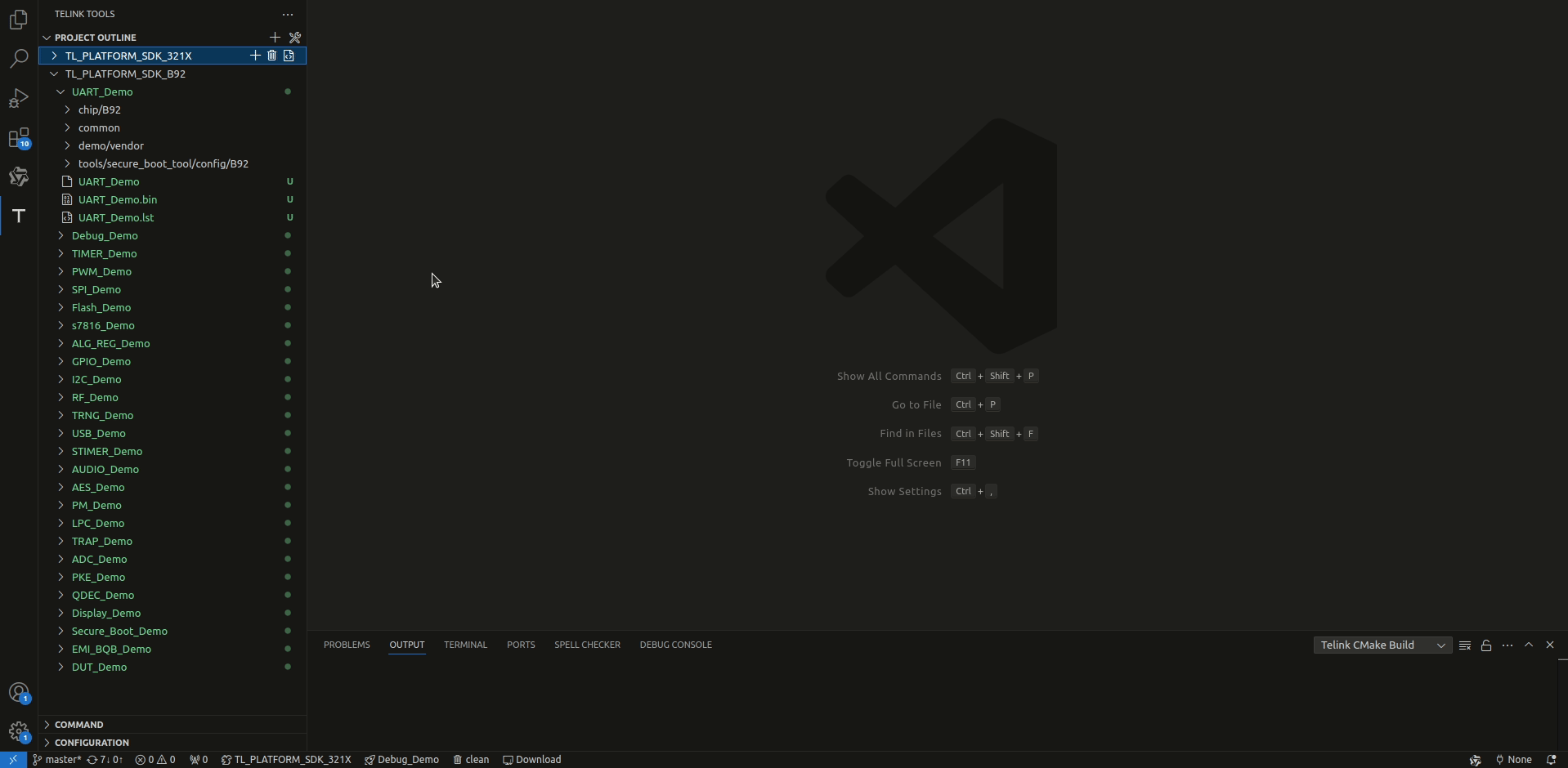

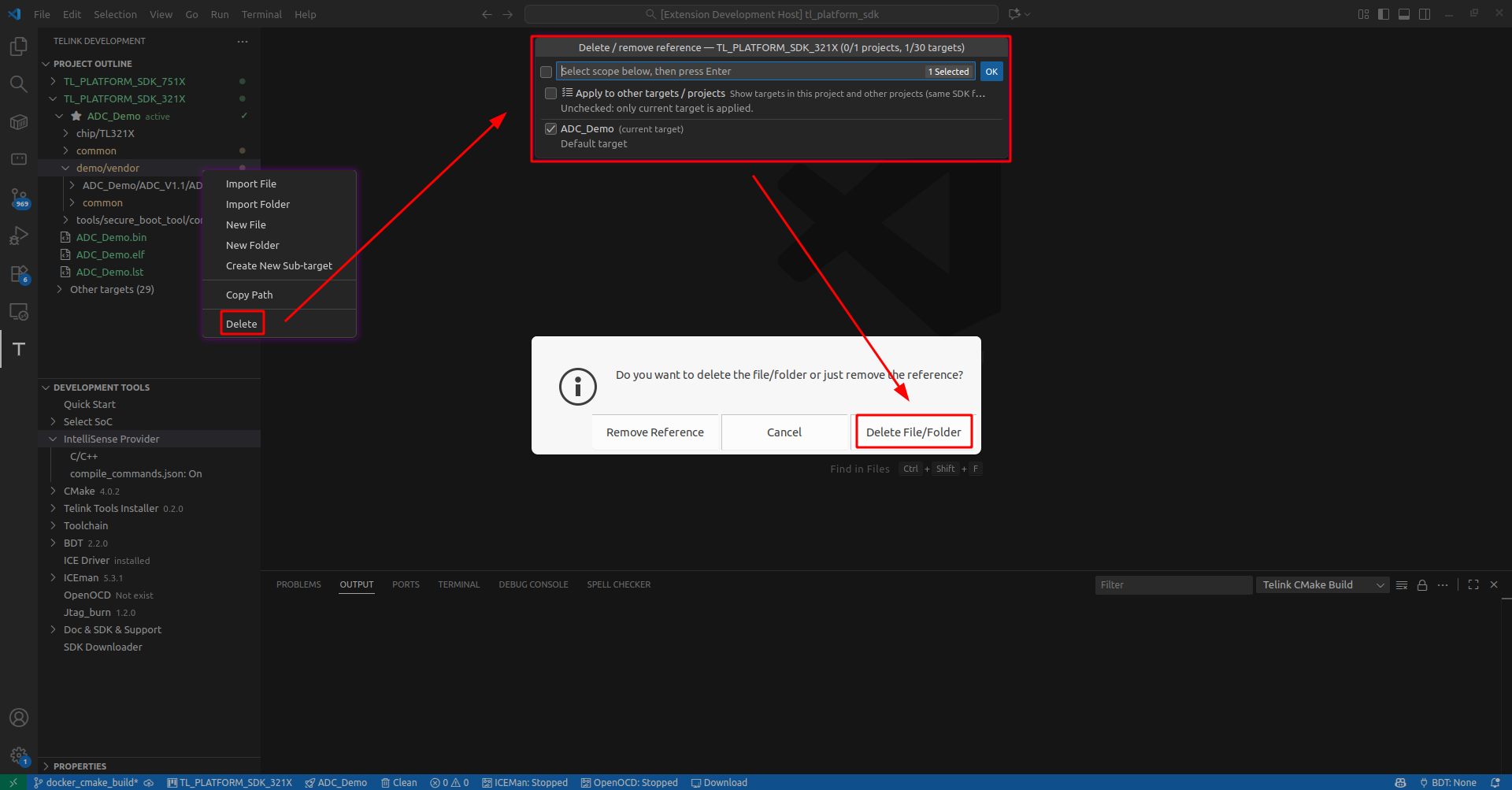

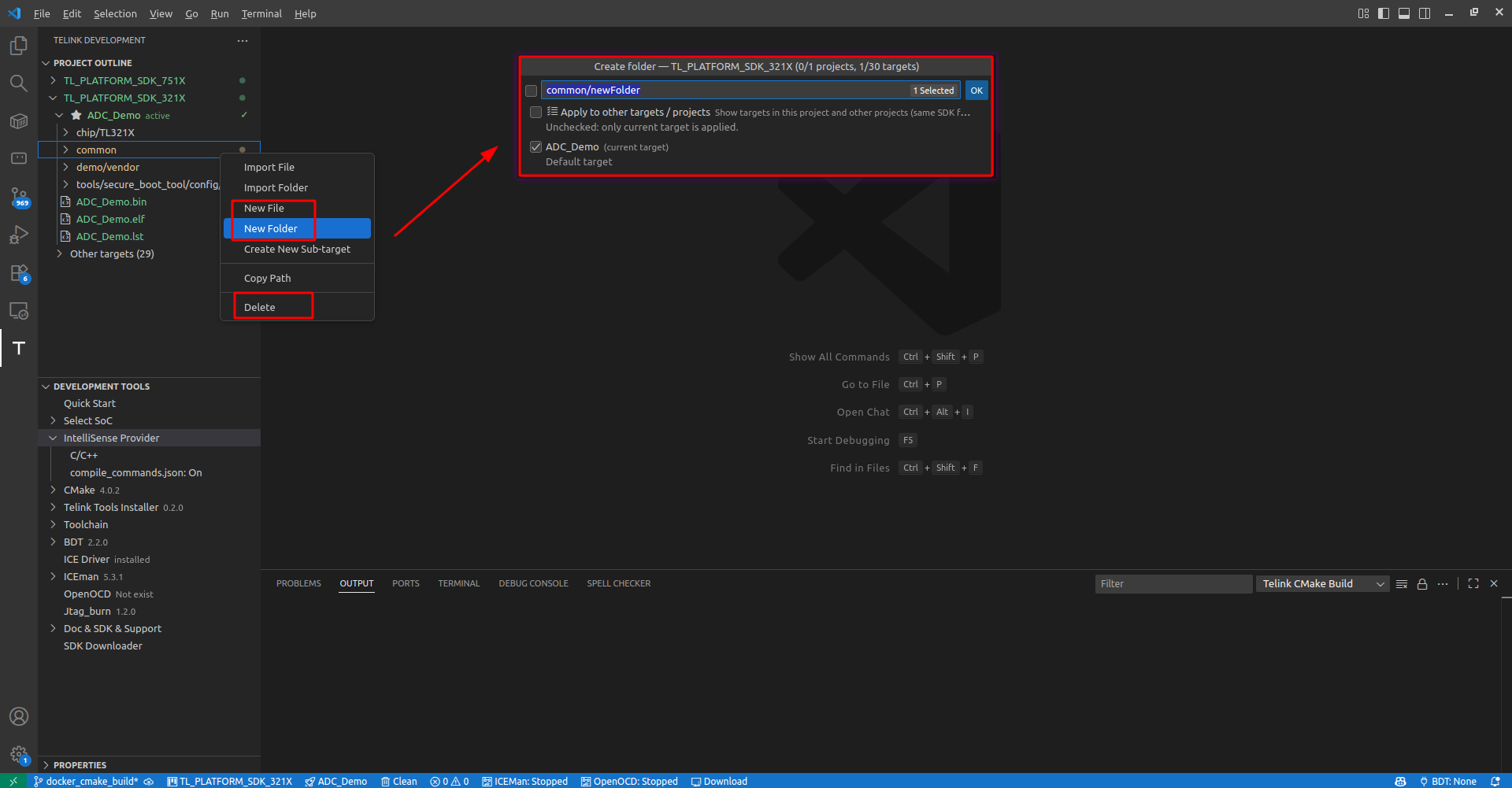

增加/删除文件

在对应文件夹右键菜单，在输入框输入新的名称。

文件操作

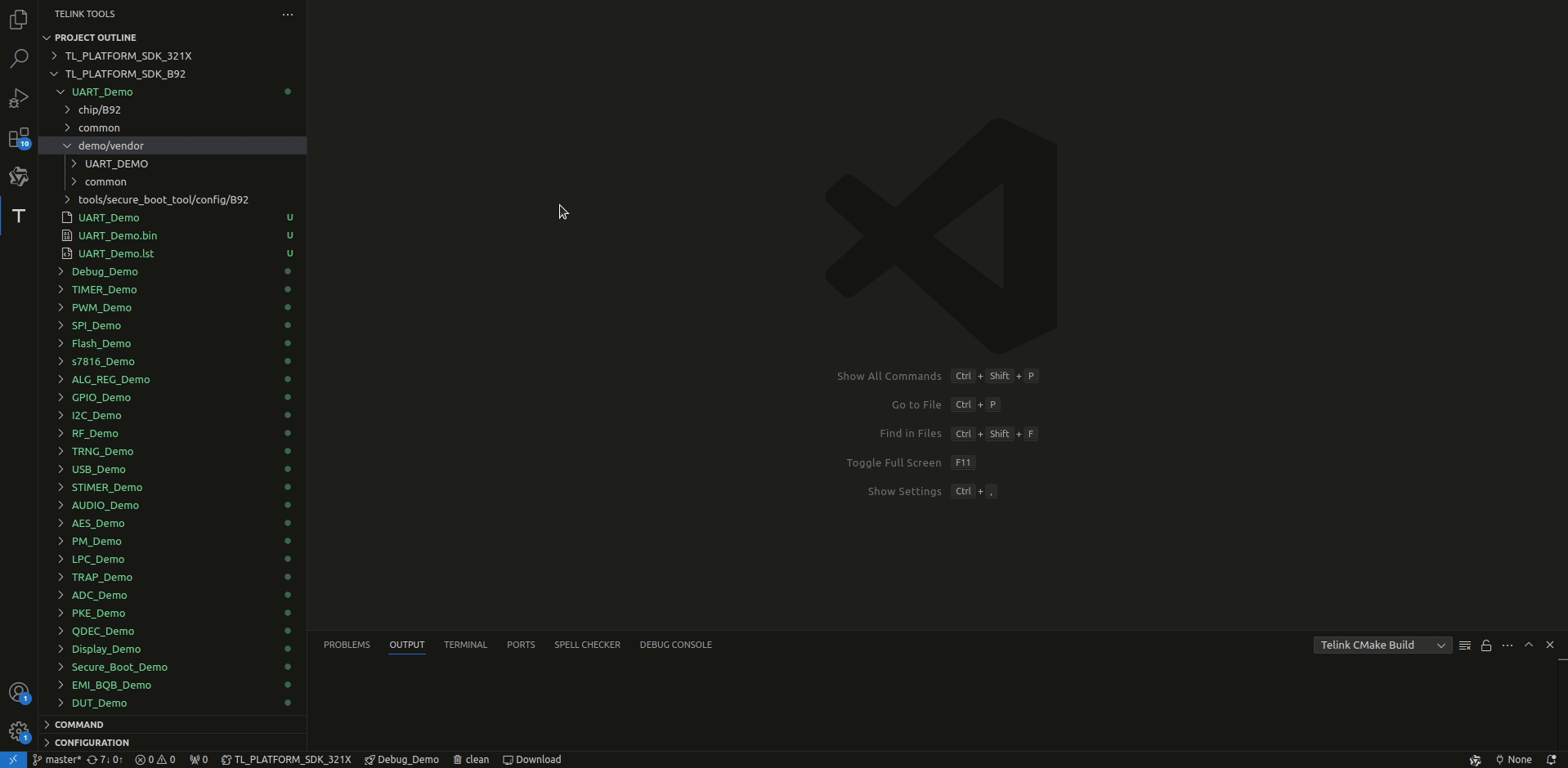

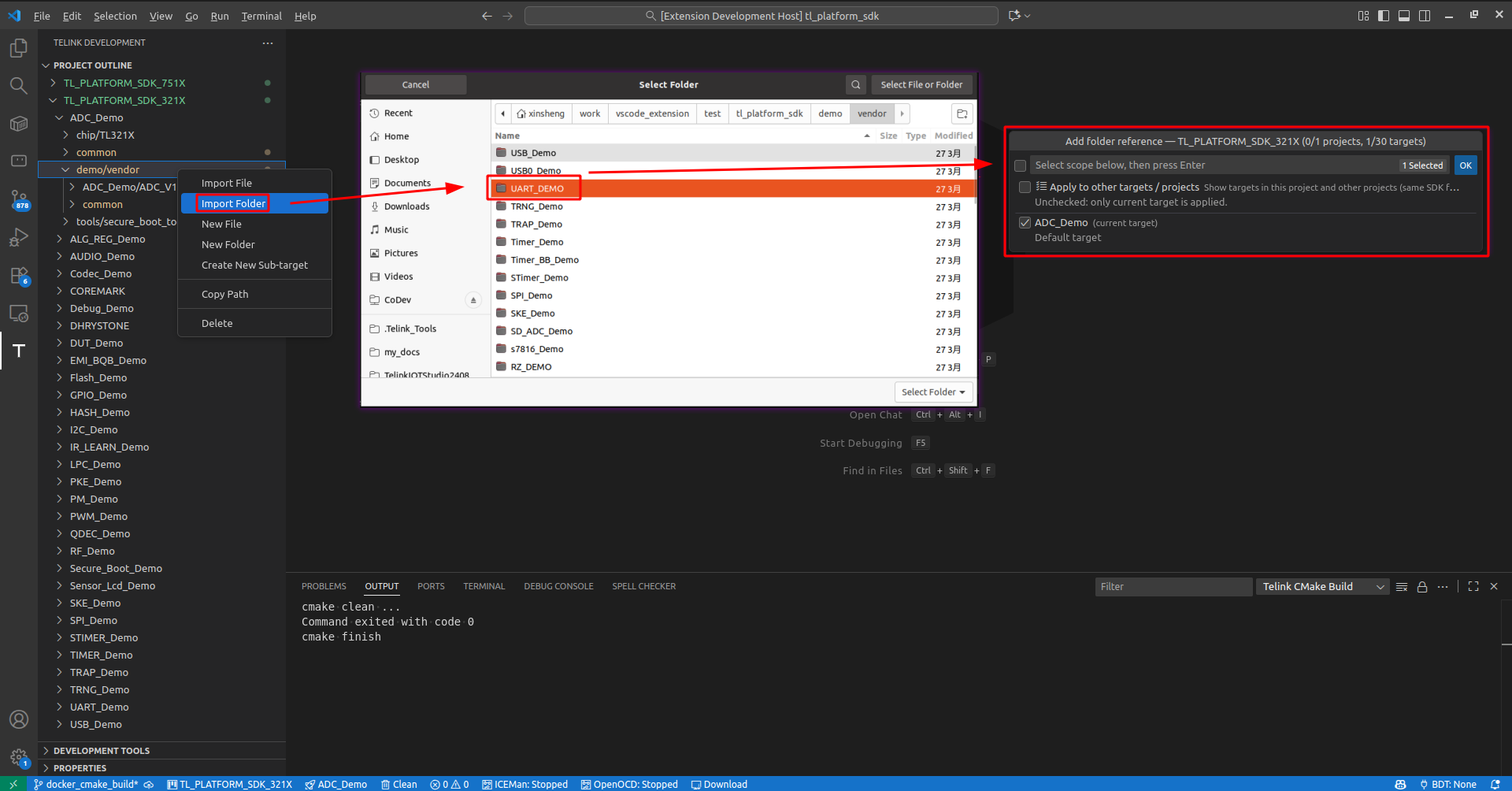

导入/删除引用

导入引用：不实际创建文件，表示给target导入已经存在的文件到source中。

删除引用：不实际删除文件，从target的source中移除引用。

导入和删除引用

编译选项配置

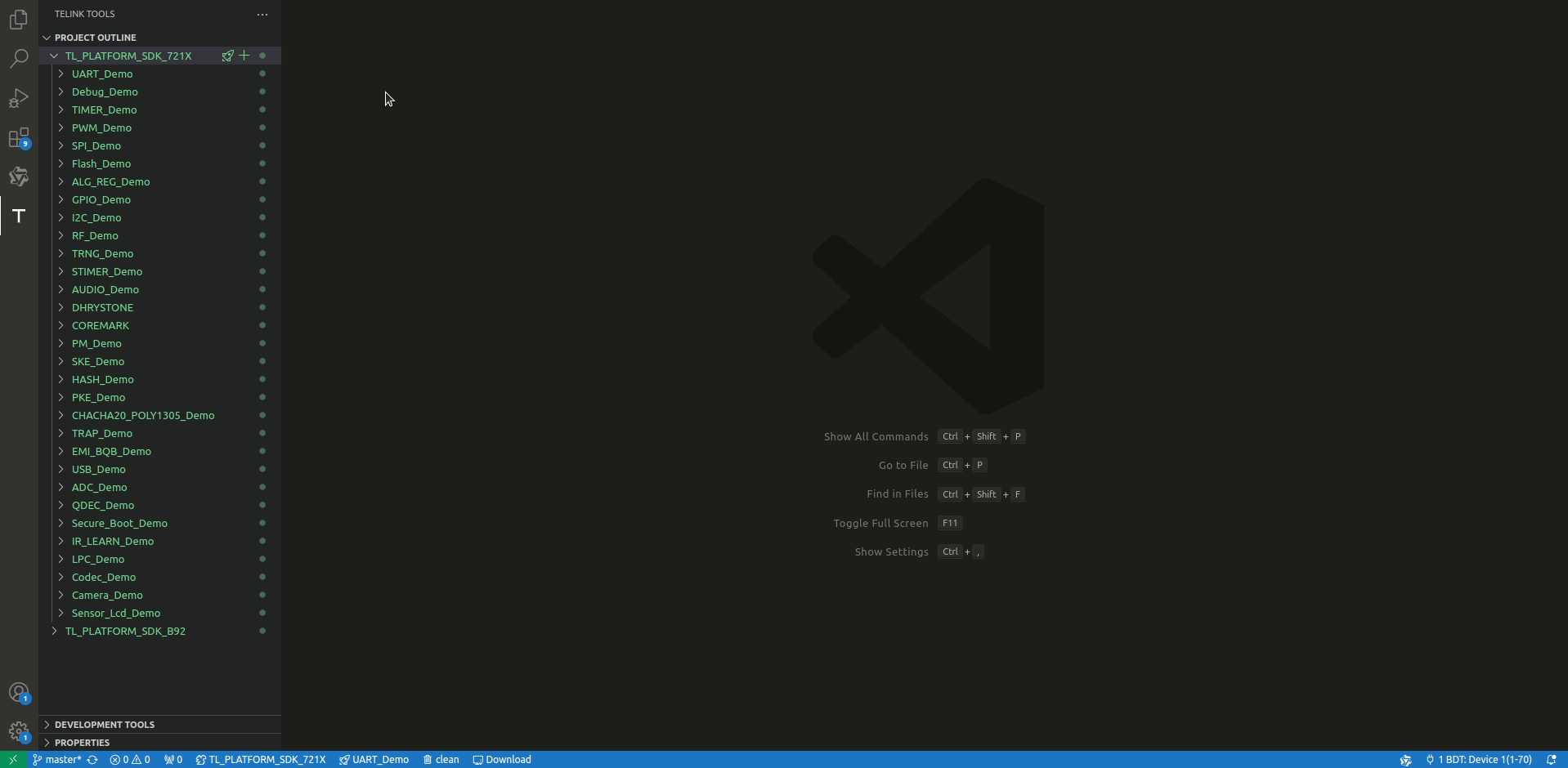

target右键点击Properties进入配置页面，配置界面与TelinkIoTStudio一致。

Properties参数配置

工程使能CPP

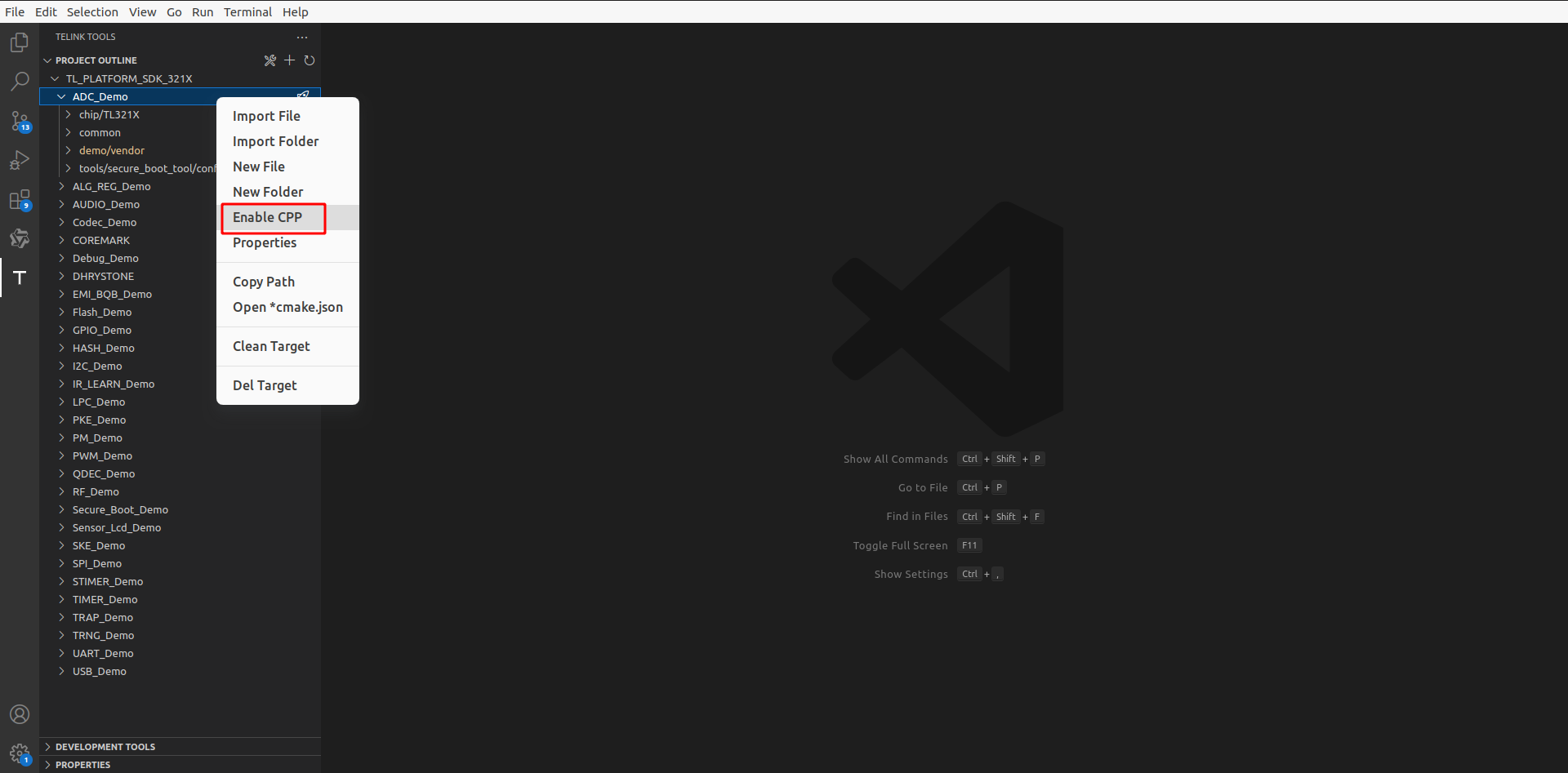

大部分工程只包含C，ASM 2种语言， 如果该Target添加了CPP语言，则在对应Target右键菜单Enable CPP. 插件默认复制一些编译选项到工程配置。

enable_cpp

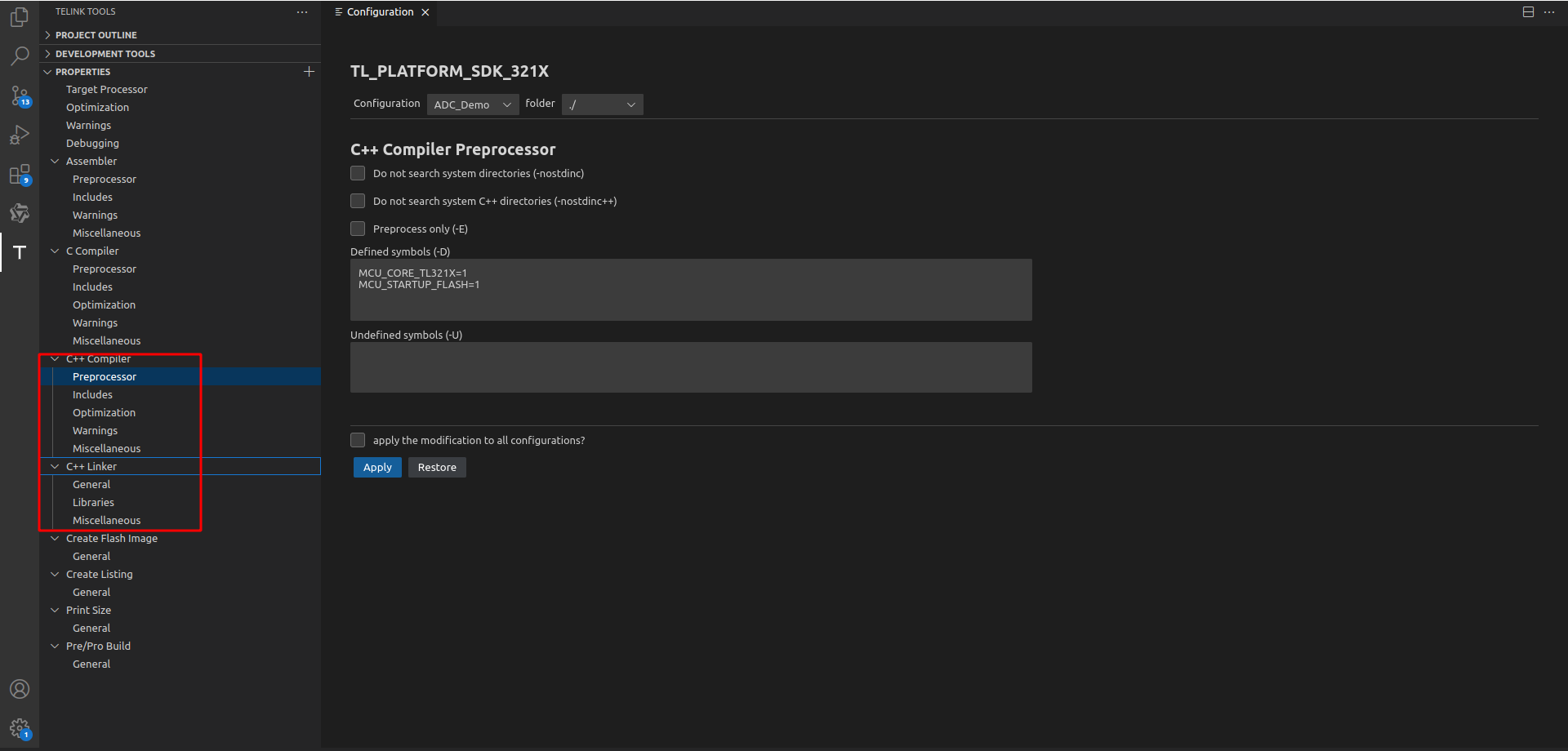

可进入Target Properties修改对应CPP编译选项.

cpp_properties

烧录和调试

在 Telink Extension 中，有两种烧录方式可供用户选择：

  • BDT

  • JTAG

BDT

安装：右键BDT选择Install / Browse。Browse根据文件选择框提示选择对应名称的软件。

该功能运行需要依赖Windows和Linux下的BDT工具。

快捷烧录

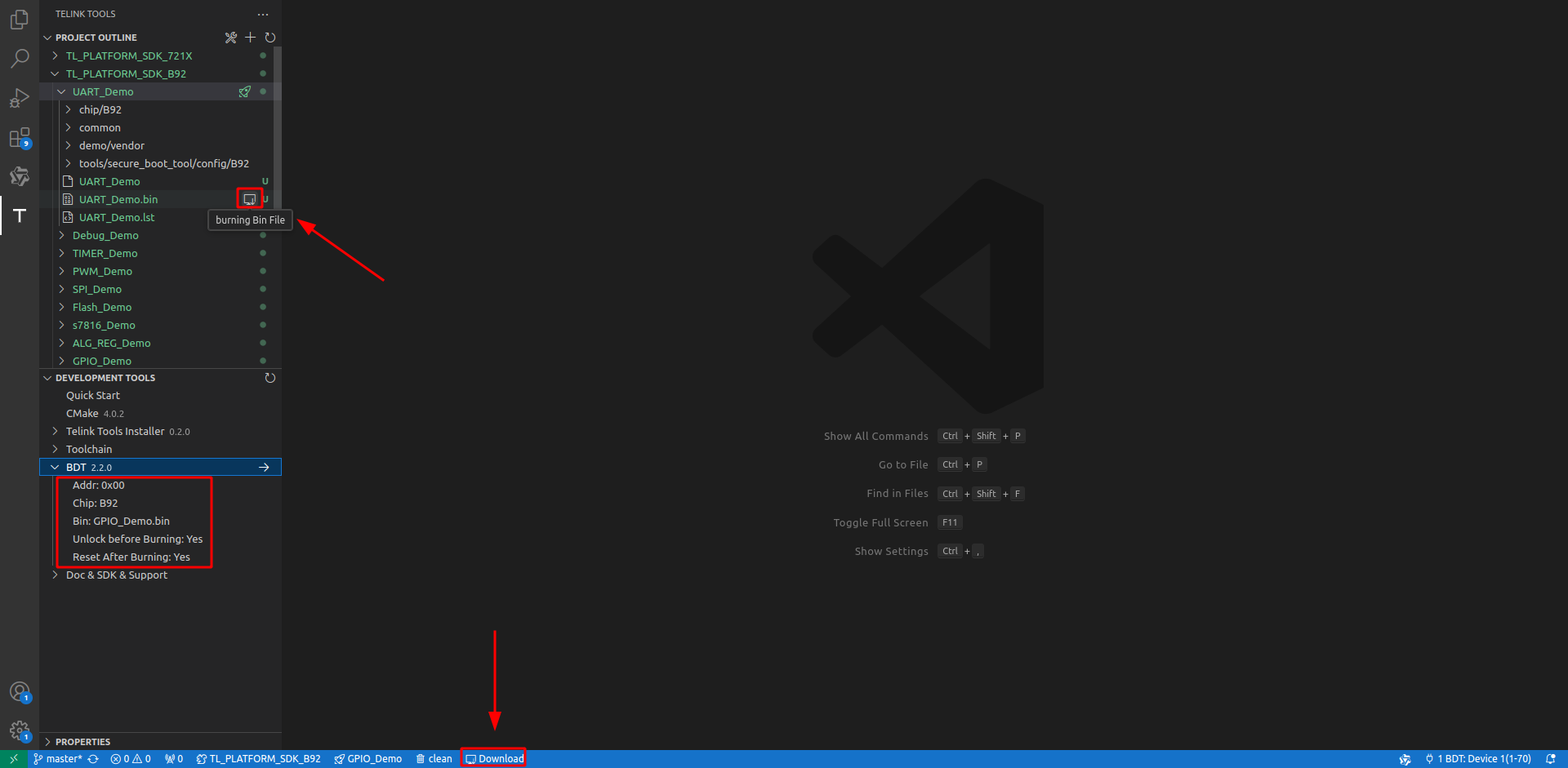

构建完成后，可以点击bin文件右侧烧录按钮，将固件烧录到目标开发板。

BDT快捷烧录

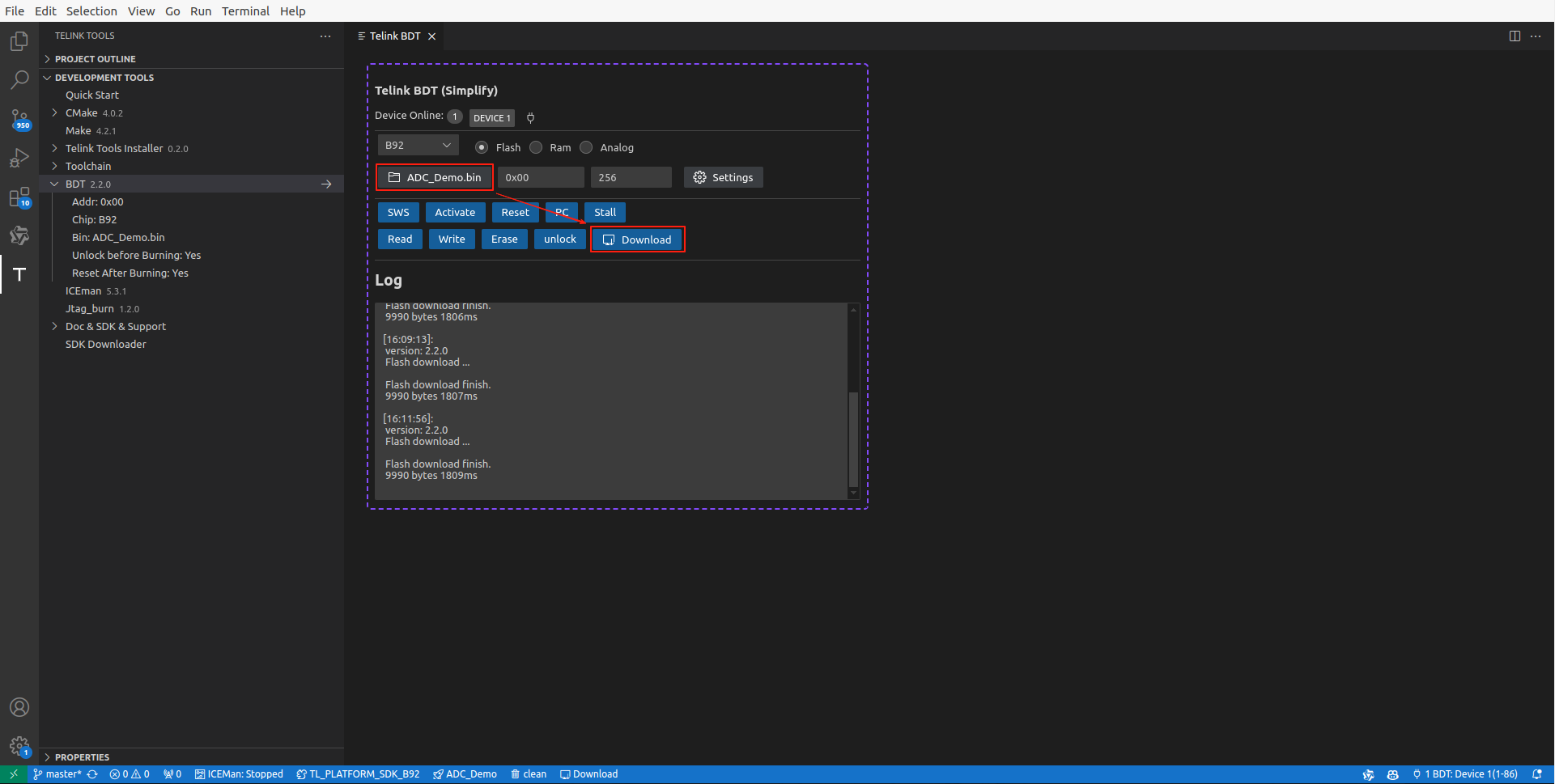

点击BDT工具栏的右侧箭头，打开BDT工具页面，烧录固件。

BDT工具烧录

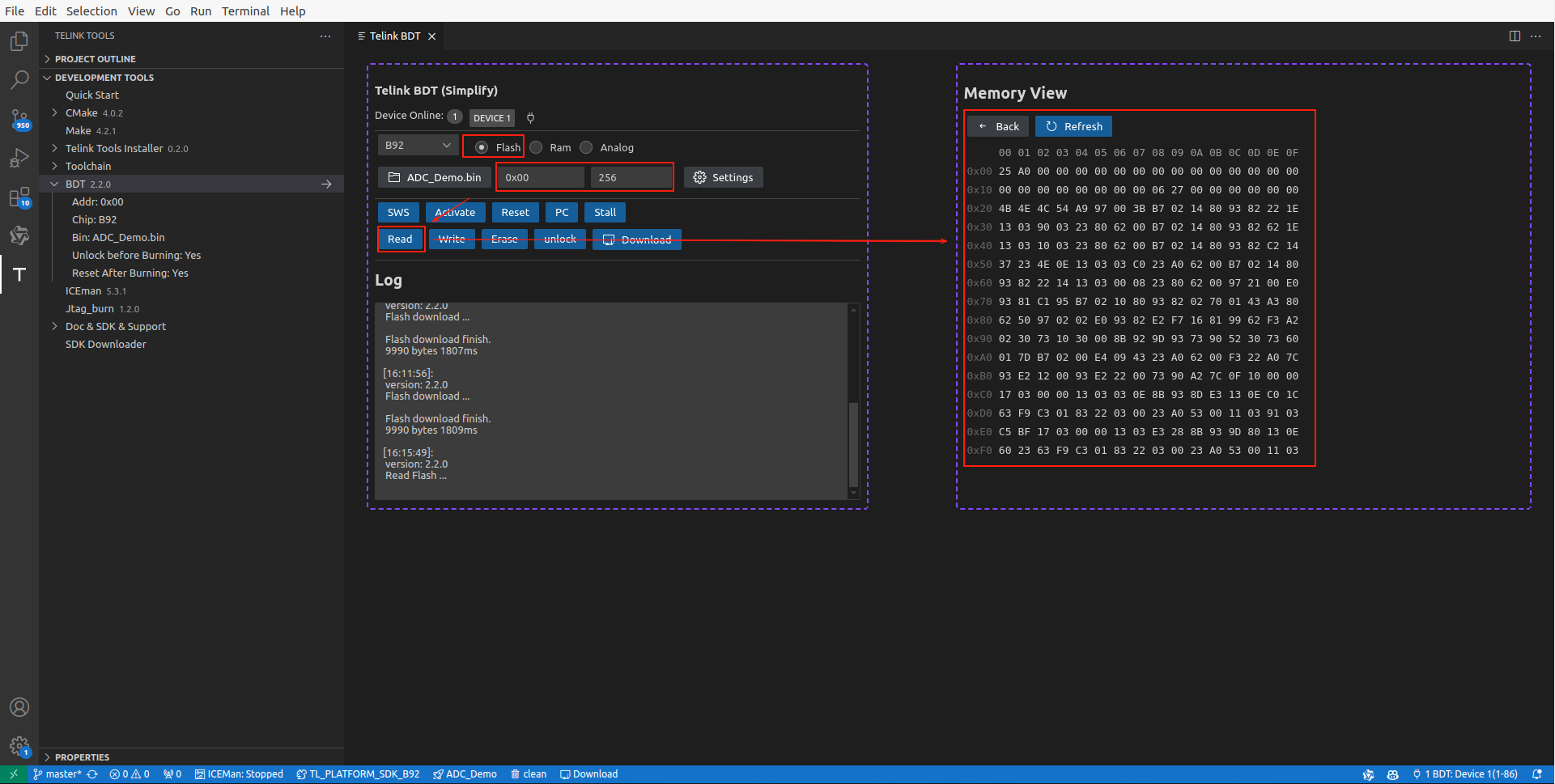

查看Flash/SRAM数据

BDT查看内存

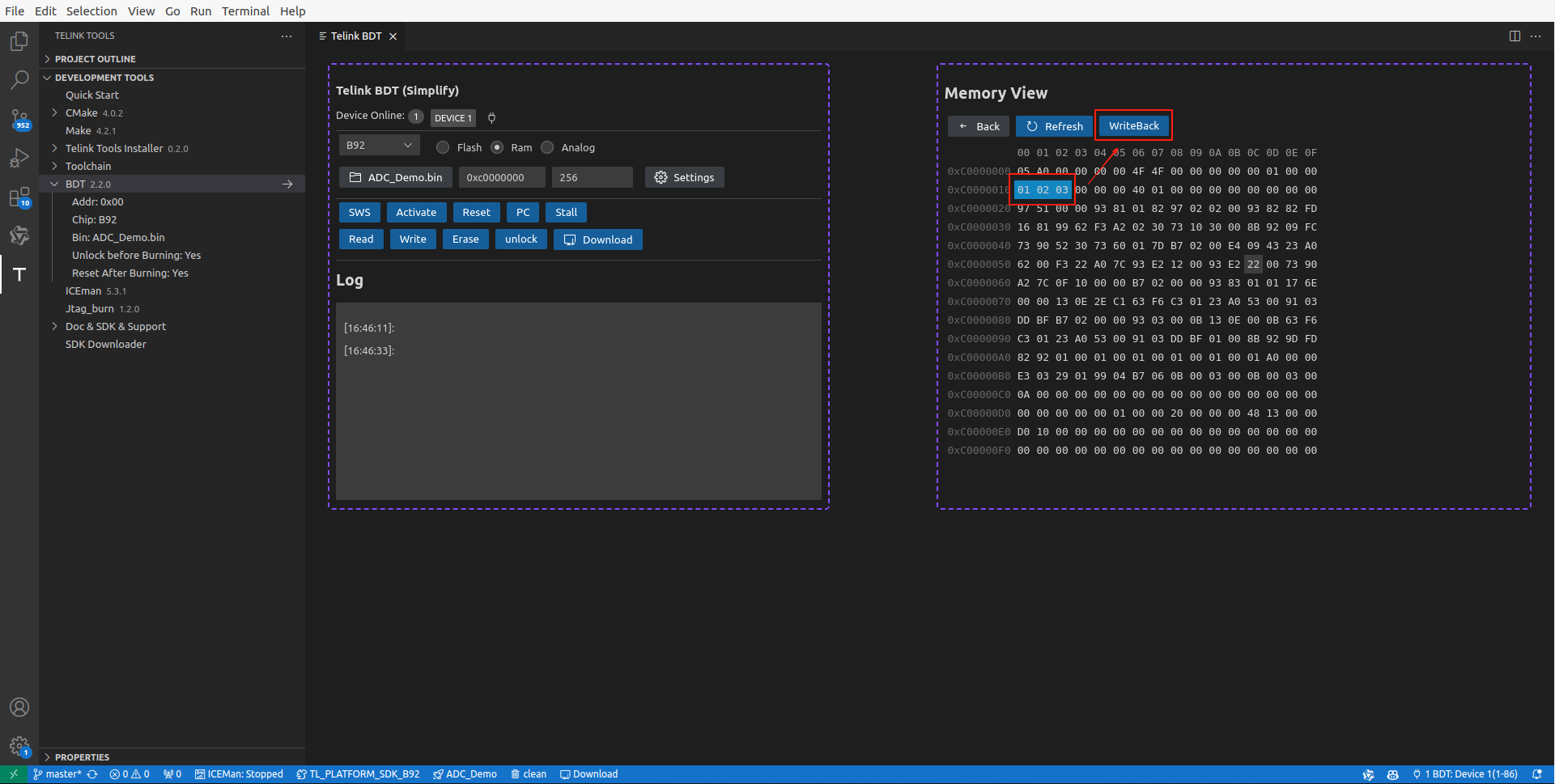

针对SRAM可按字节操作的介质，可以修改对应地址数据，点击WriteBack写回到目标开发板。

BDT写入数据

JTAG

在程序烧录完成后，用户可以通过 JTAG 接口和 GDB 工具进行调试，包括单步调试、断点调试、查看变量、查看堆栈、查看寄存器、查看内存、查看汇编等等。

ICE Libusb驱动安装

JTAG使用前置：驱动安装

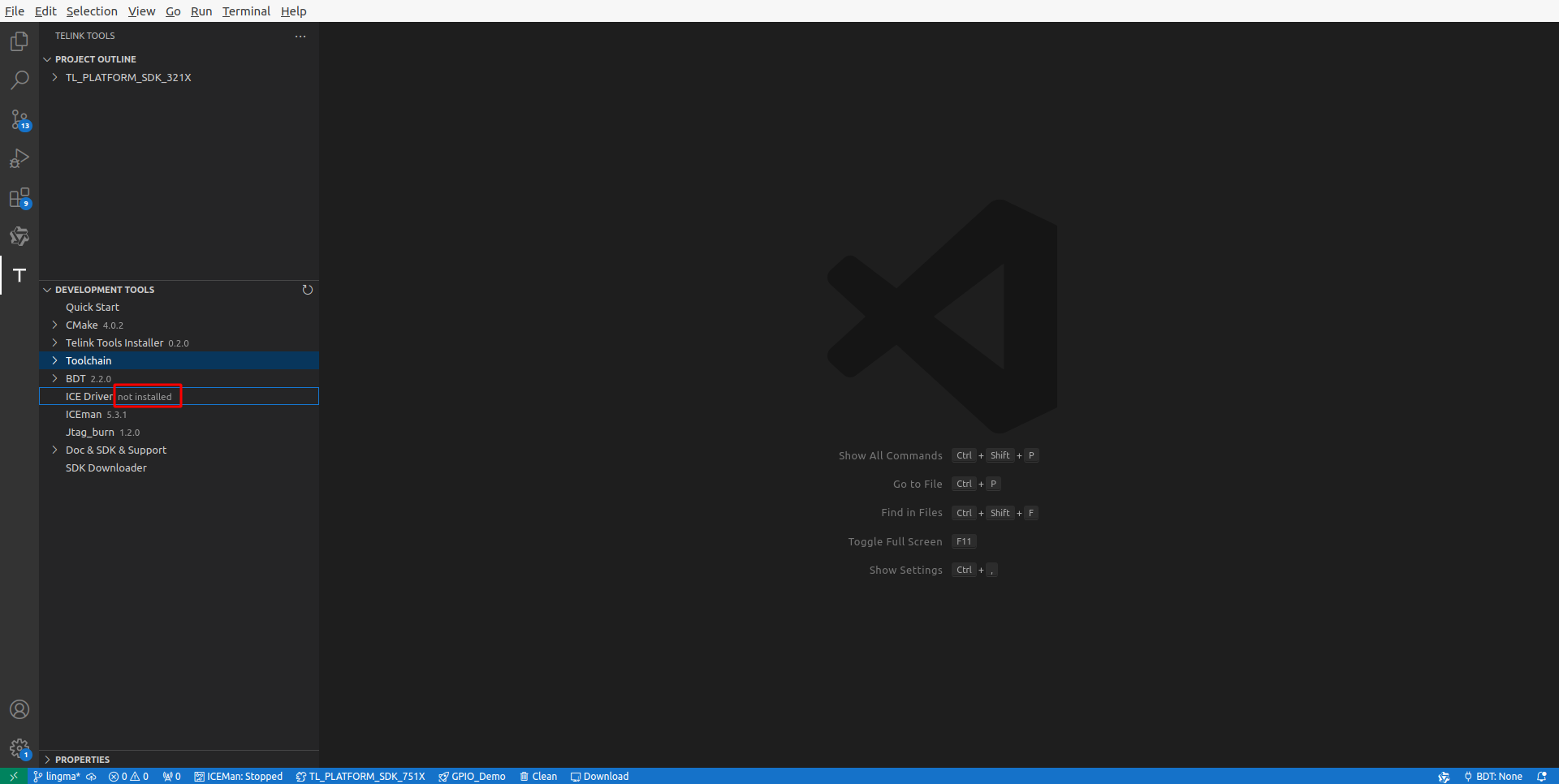

查看提示是否安装对应驱动：

ice_driver_check_install

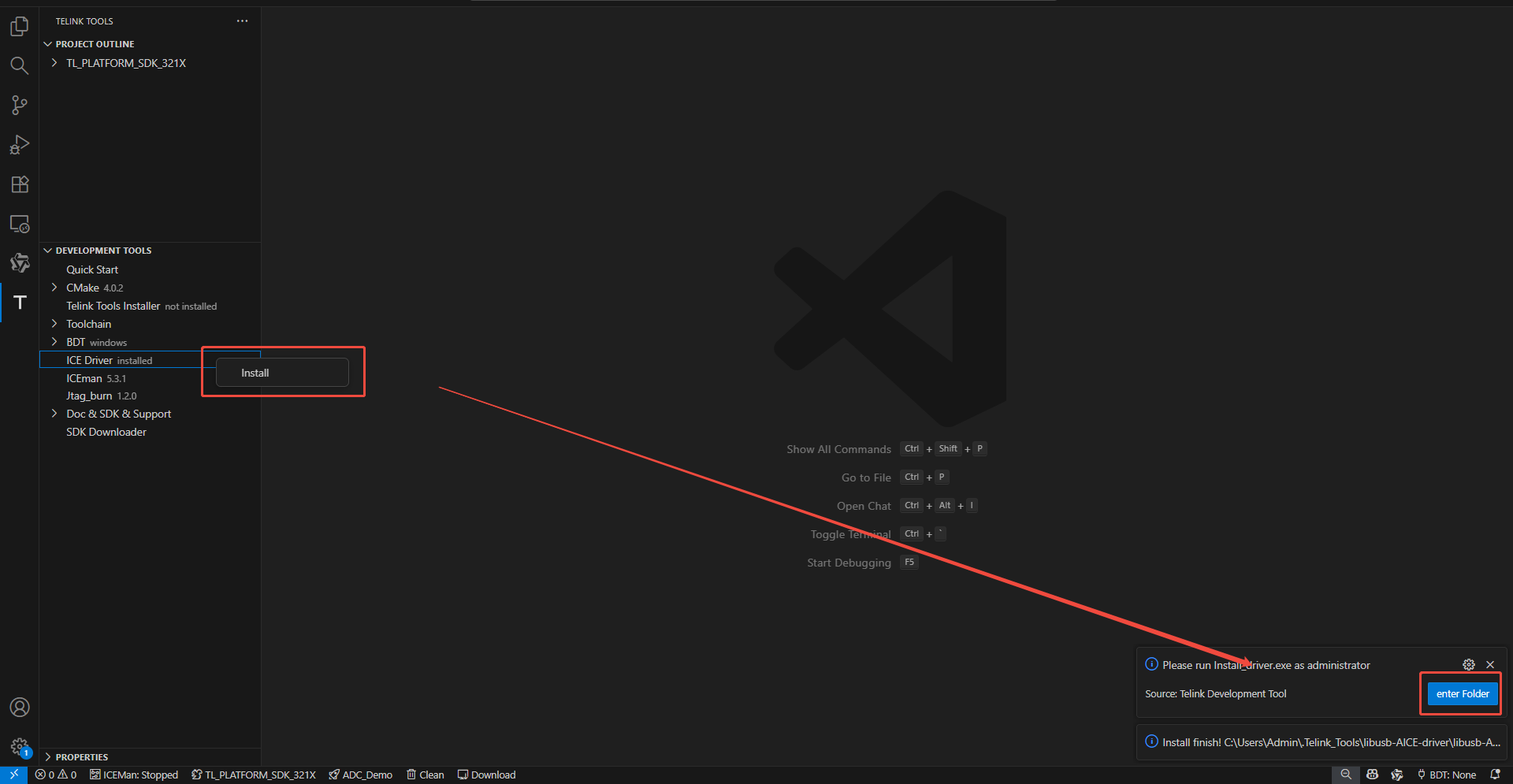

(1) Windows

ice_driver_install_windows

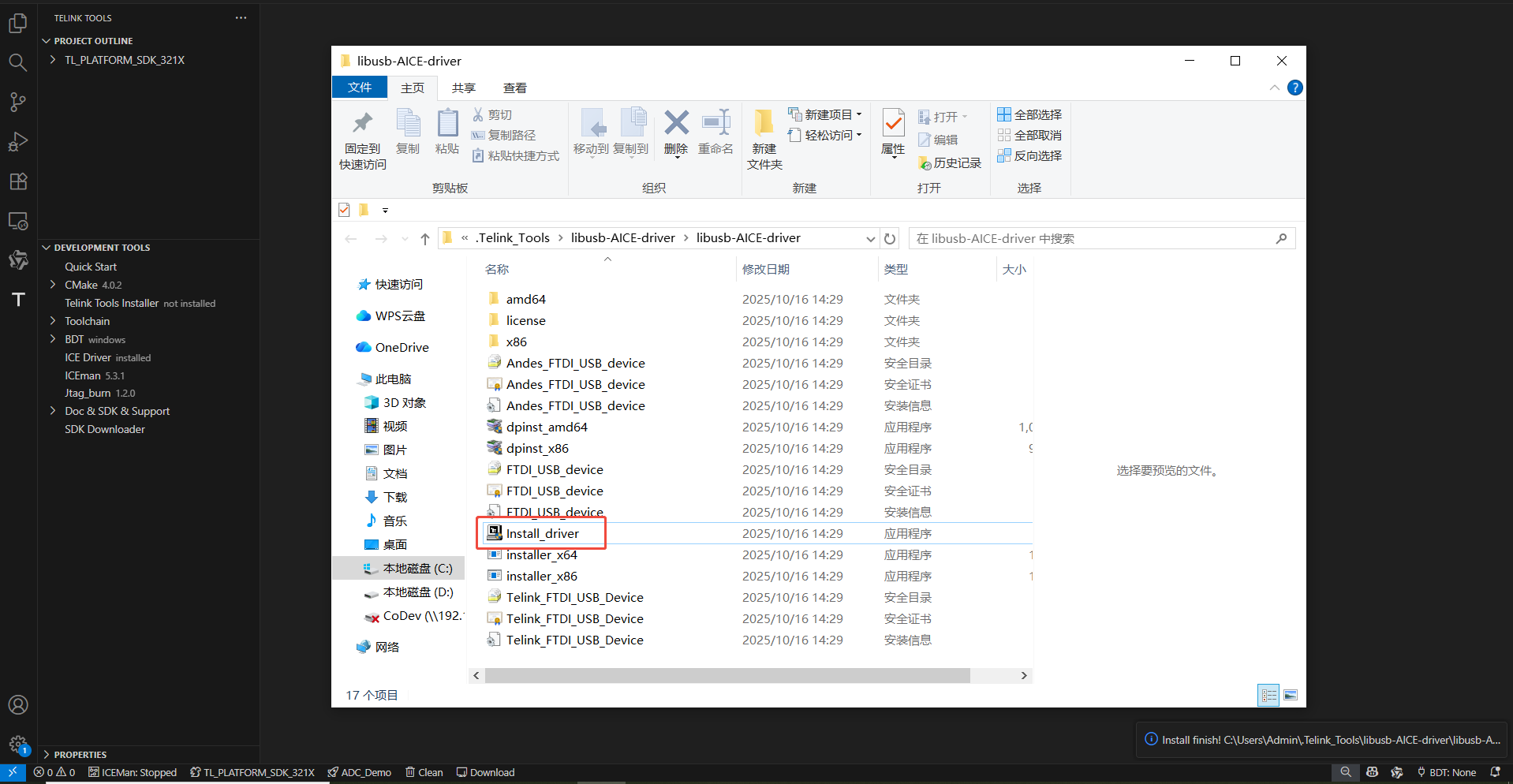

点击并运行Install_driver

ice_driver_install_folder_windows

(2) Linux

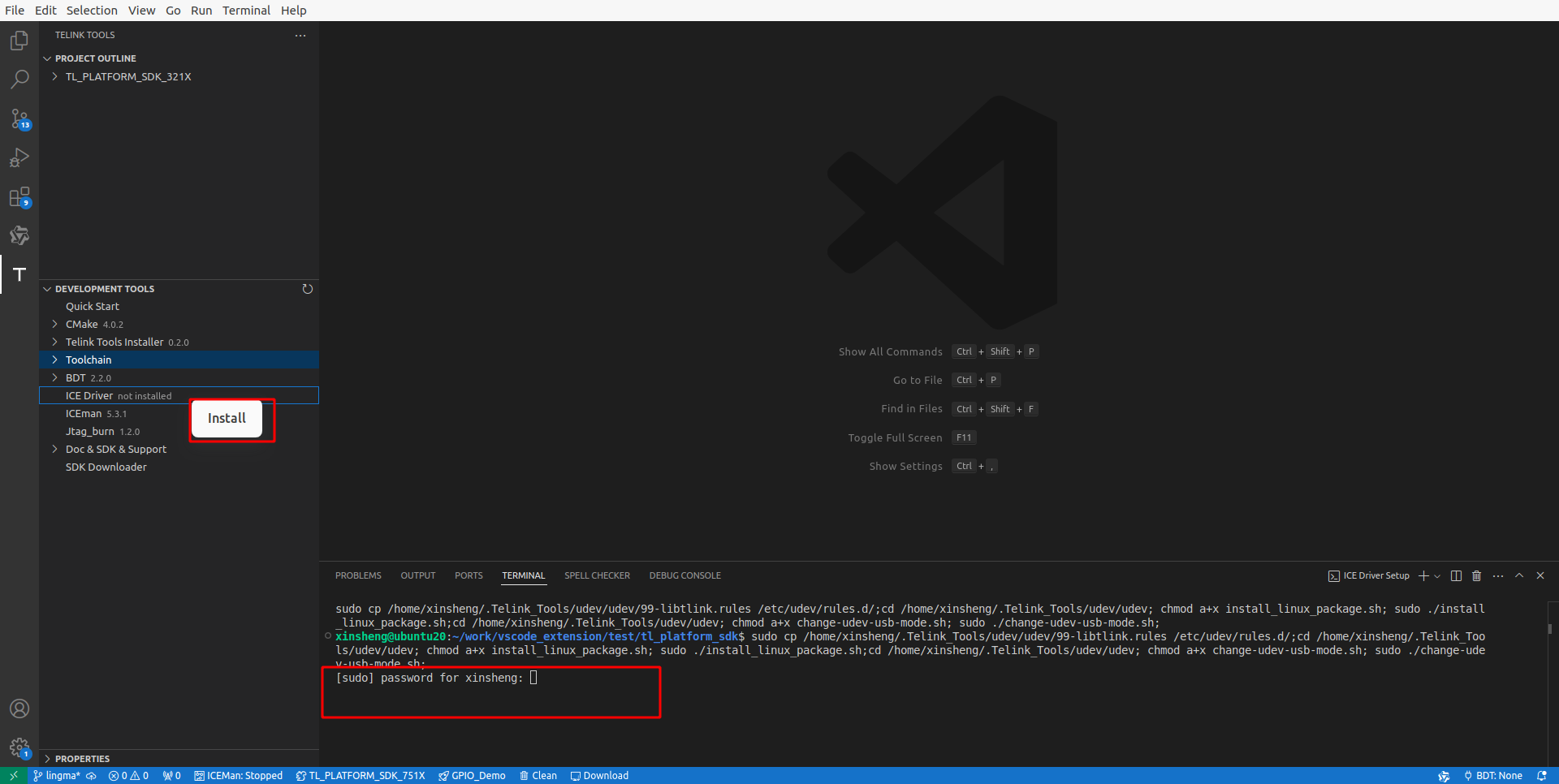

点击安装后，会调转到运行一段安装命令， 输入密码获取root权限后运行。

ice_driver_install_linux

安装完毕后， 可以点击DEVELOPMENT TOOLS右侧refresh按钮刷新状态。

烧录

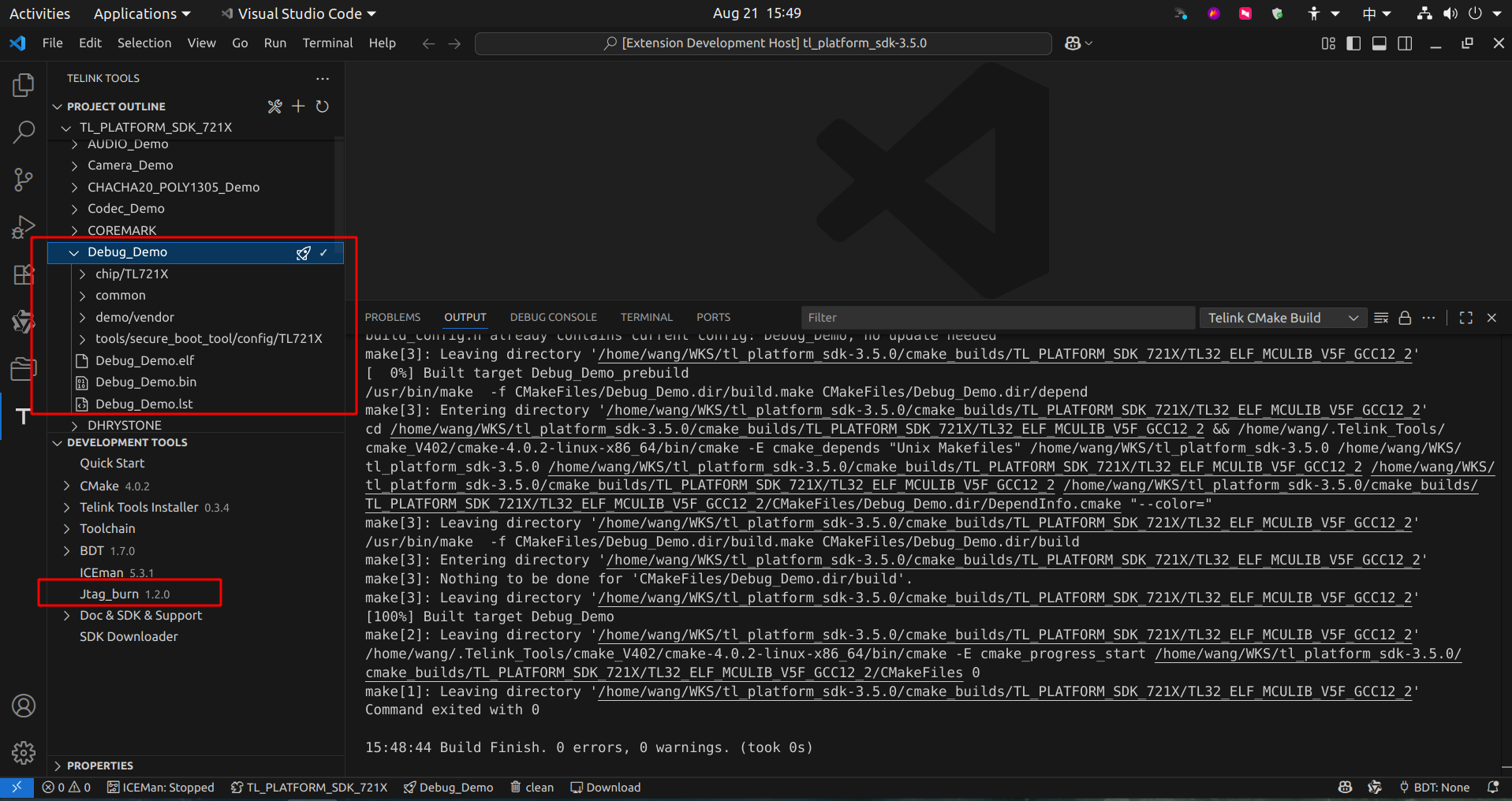

编译完成后，点击 Development Tools -> Jtag_burn

JTAG Burn

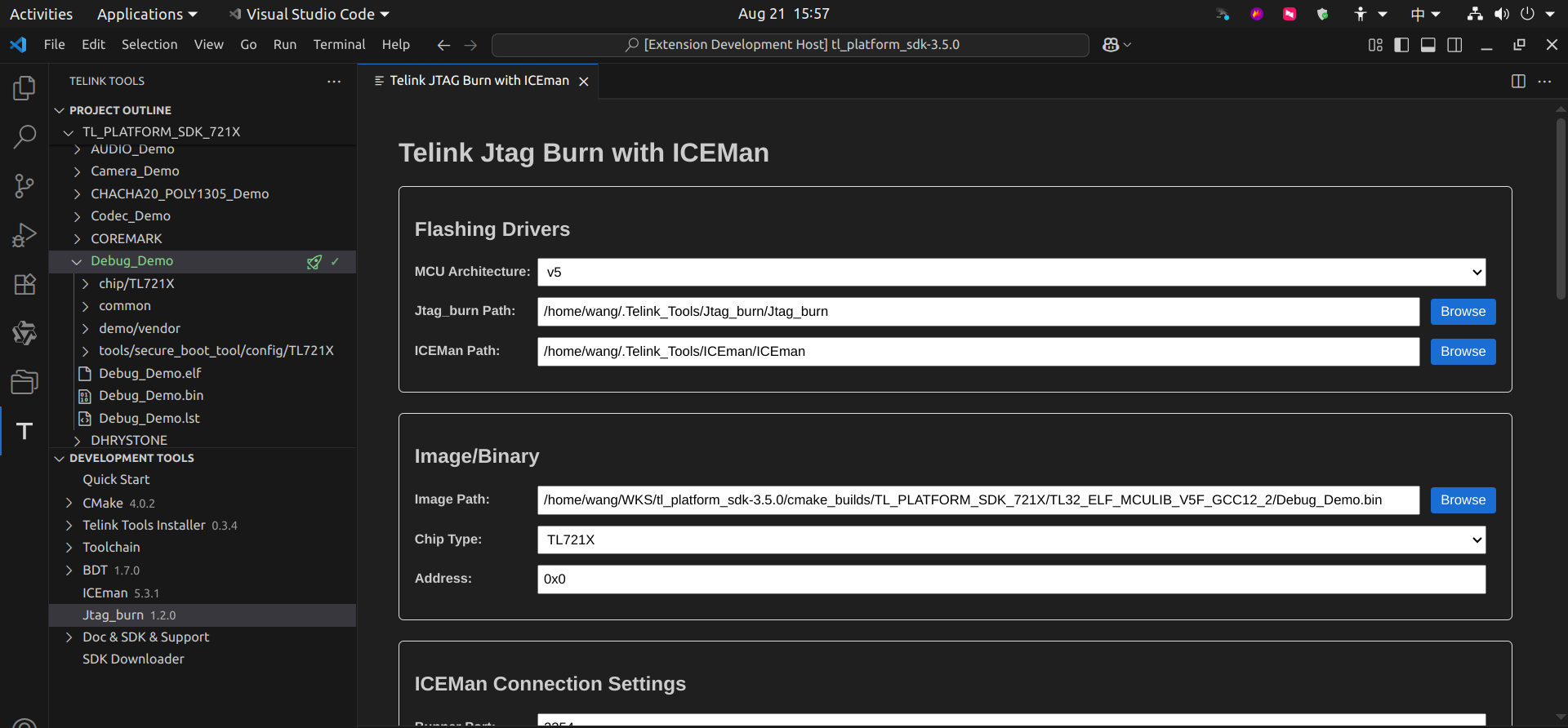

在 Telink JTAG Burn With ICEman 页面中，用户可以选择配置 ICEman 和 Jtag_Burn 的路径，芯片类型和烧录起始地址：

JTAG Burn Config 1

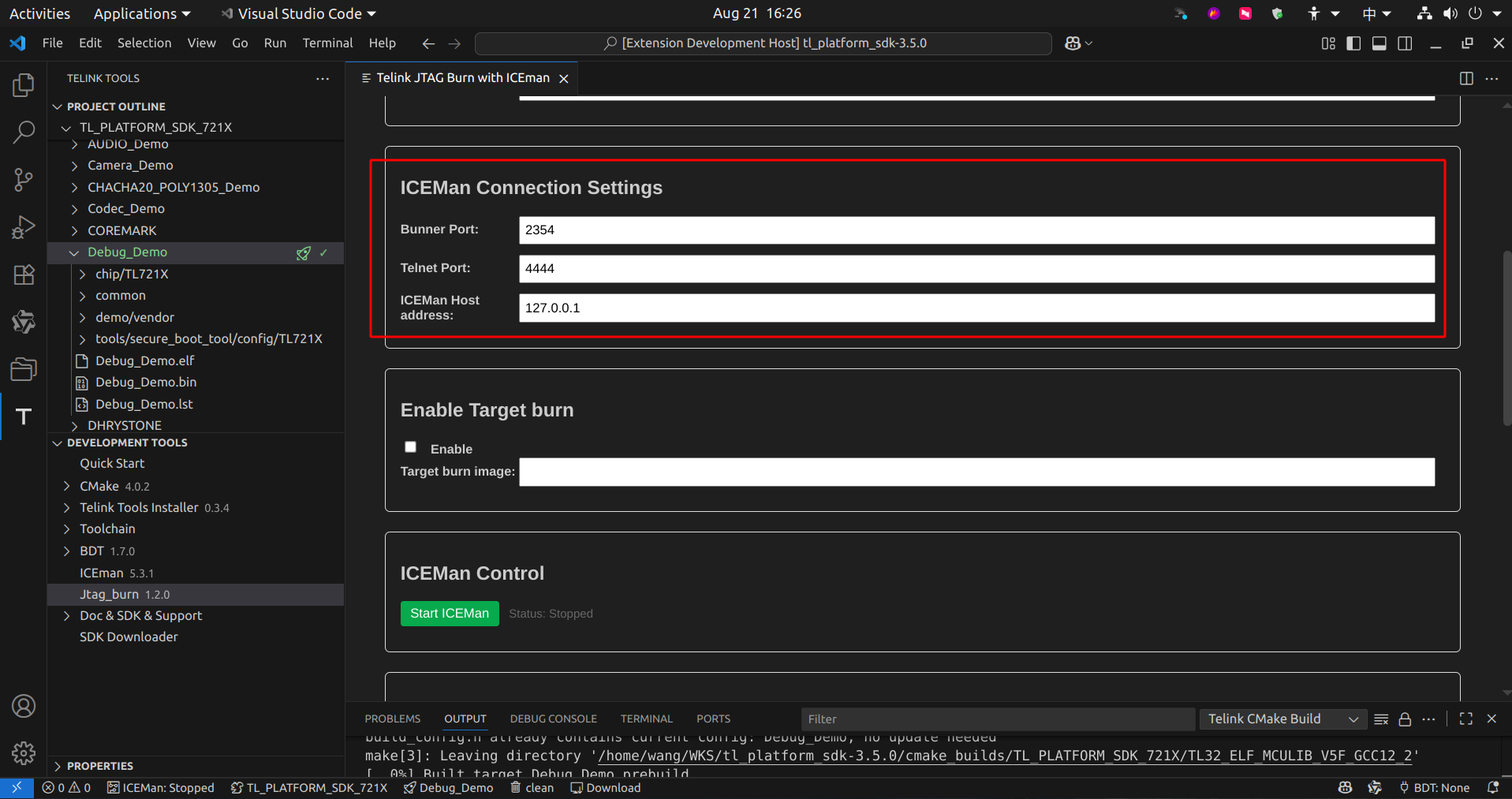

用户也可以选择配置 ICEman 的连接方式及端口：

JTAG Burn Config 2

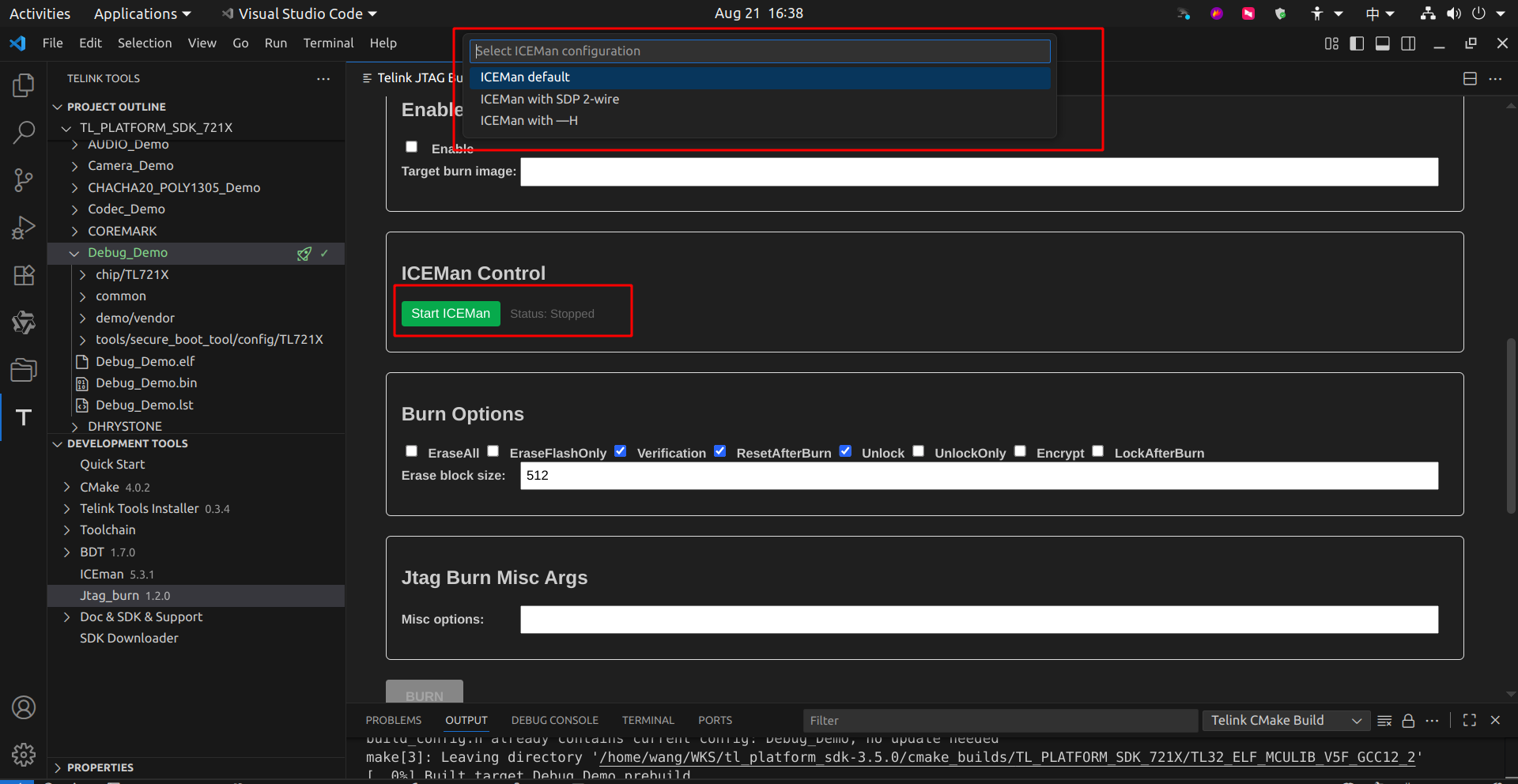

然后点击 Start ICEman 按钮启动 ICEman，点击后，用户需要选择启动方式：

  • Default 模式，JTAG 为默认的四线连接方式。
  • SDP 2-wire 模式，ICEman 启动时添加 -I aice_sdp.cfg，JTAG 使用两线的连接方式，需要确保硬件支持。
  • -H 模式，ICEman 启动时添加 -H 选项，连接成功后，对芯片执行 reset-and-hold 操作。

一般情况下，若没有后两种的需求，建议选择 Default 模式。

Start ICEman

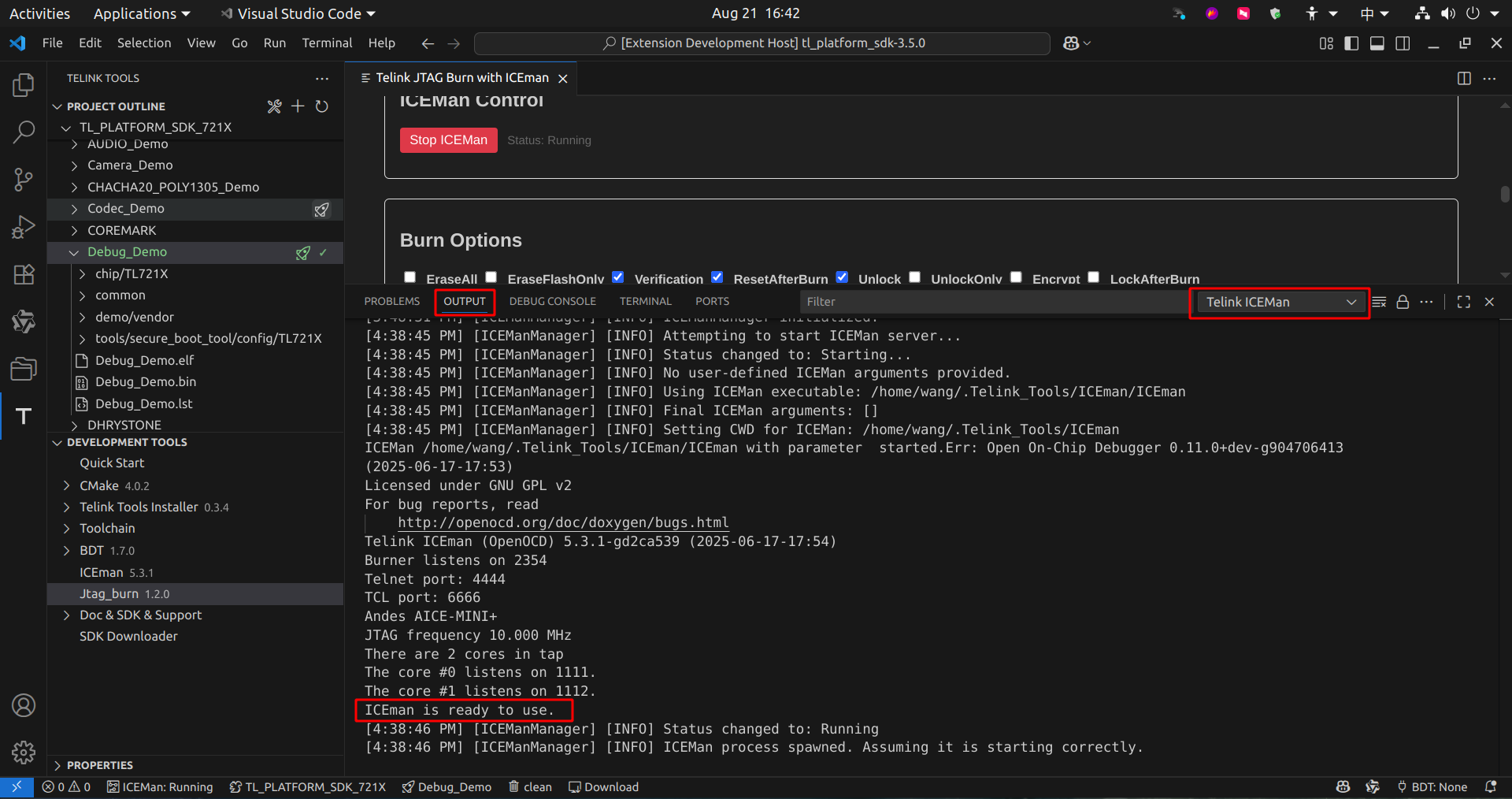

ICEman 的 log 中，若出现 ICEman is ready to use 的字样，则表示连接成功:

ICEman Log

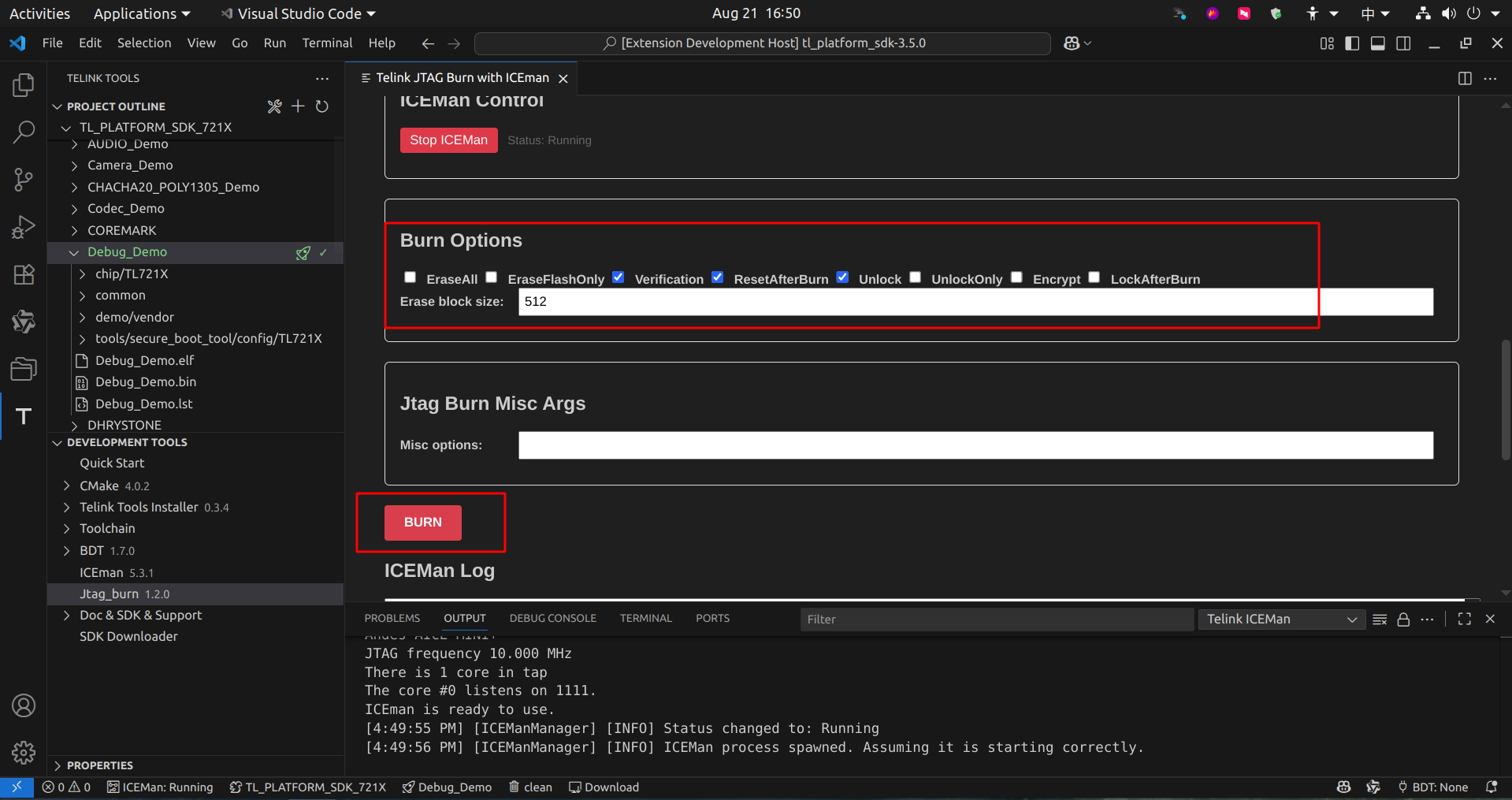

然后用户可以配置 Jtag_Burn 执行时的参数，并点击 Burn 按钮开始烧录:

Start Burning

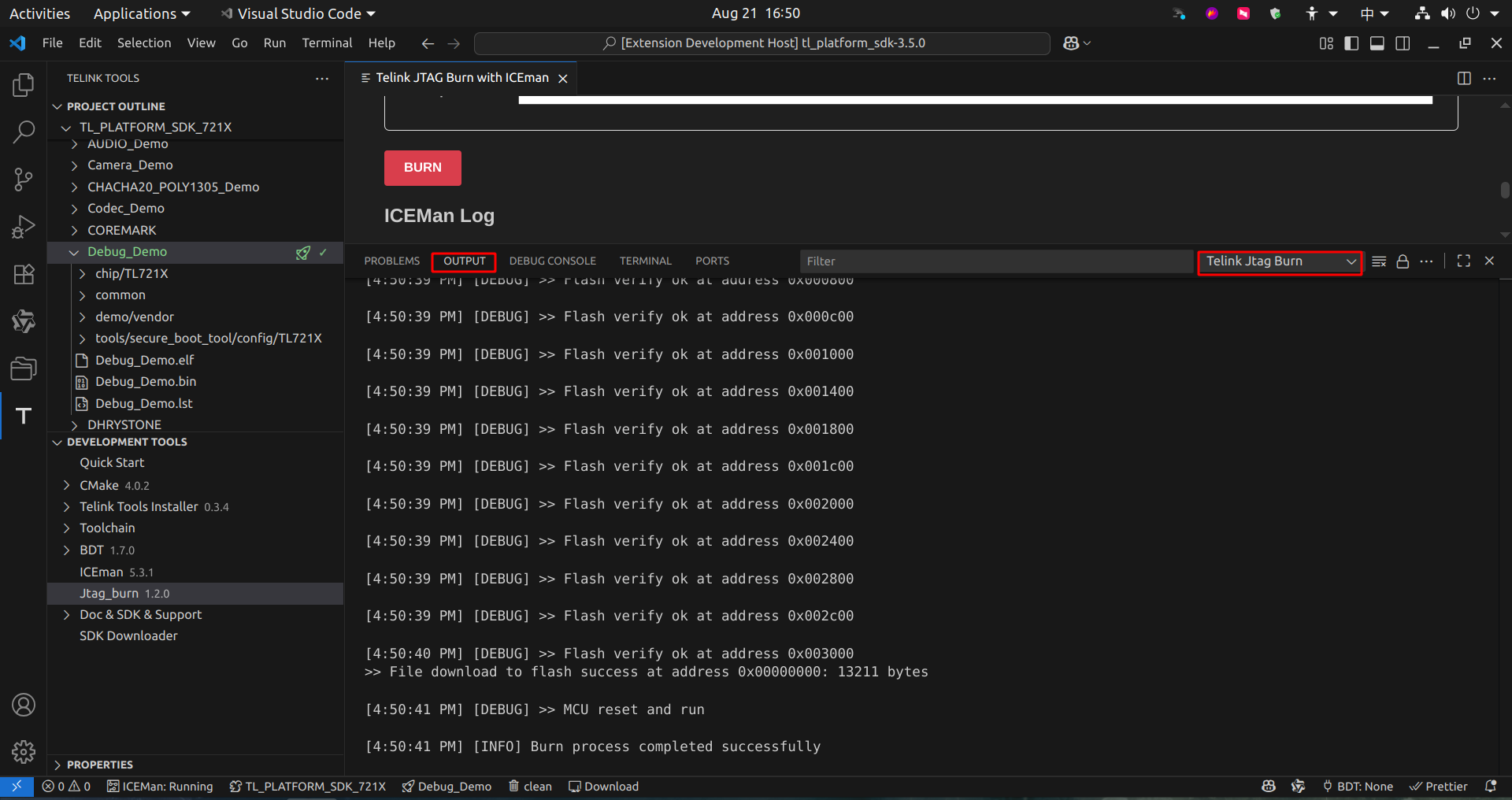

并通过 log 判断是否烧录成功：

JTAG Burn Log

调试

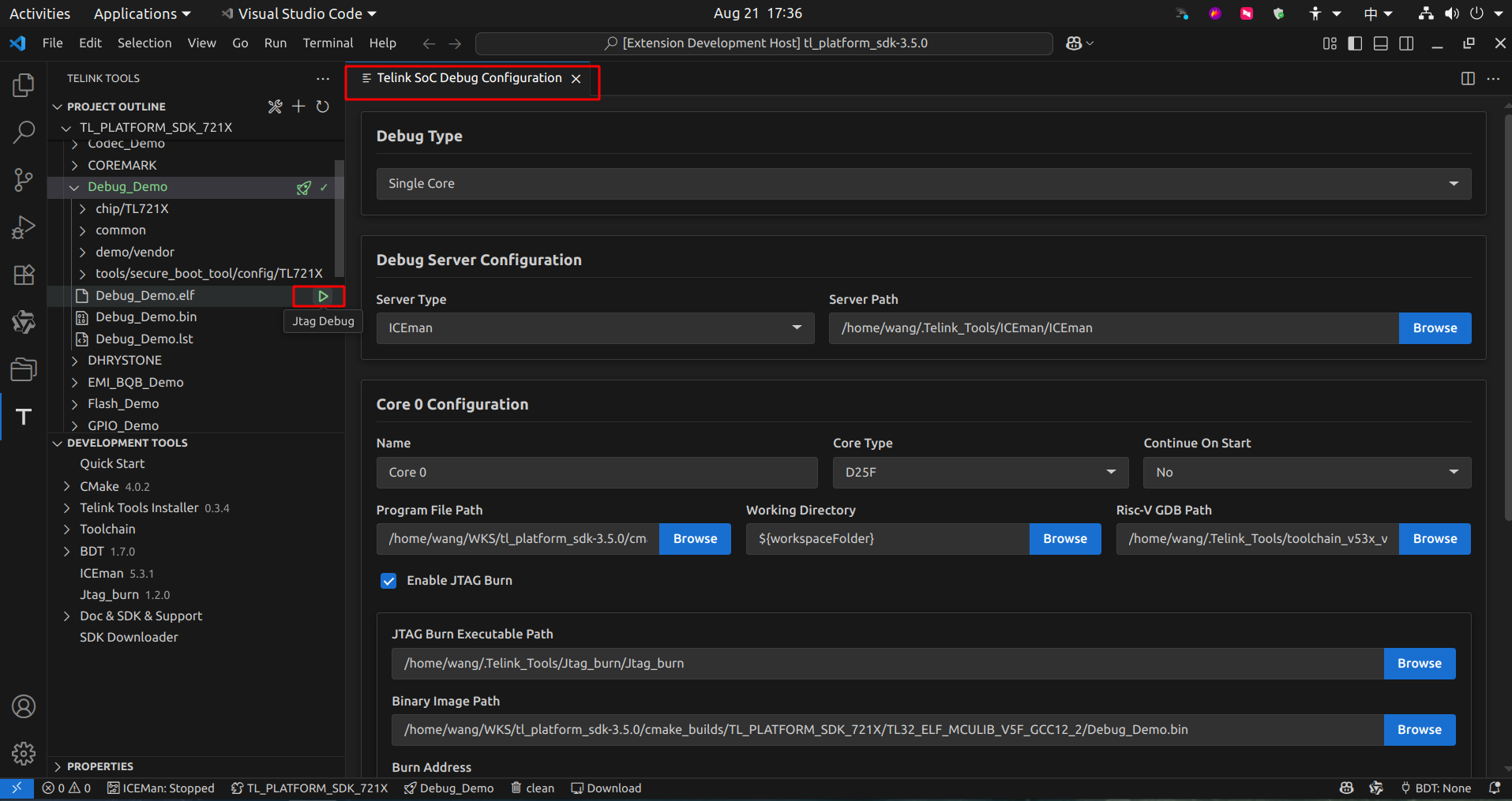

在编译完成后，将鼠标悬停在生成的 ELF 文件上，此时会出现一个调试按钮，点击即可打开调试配置界面:

Debug Button

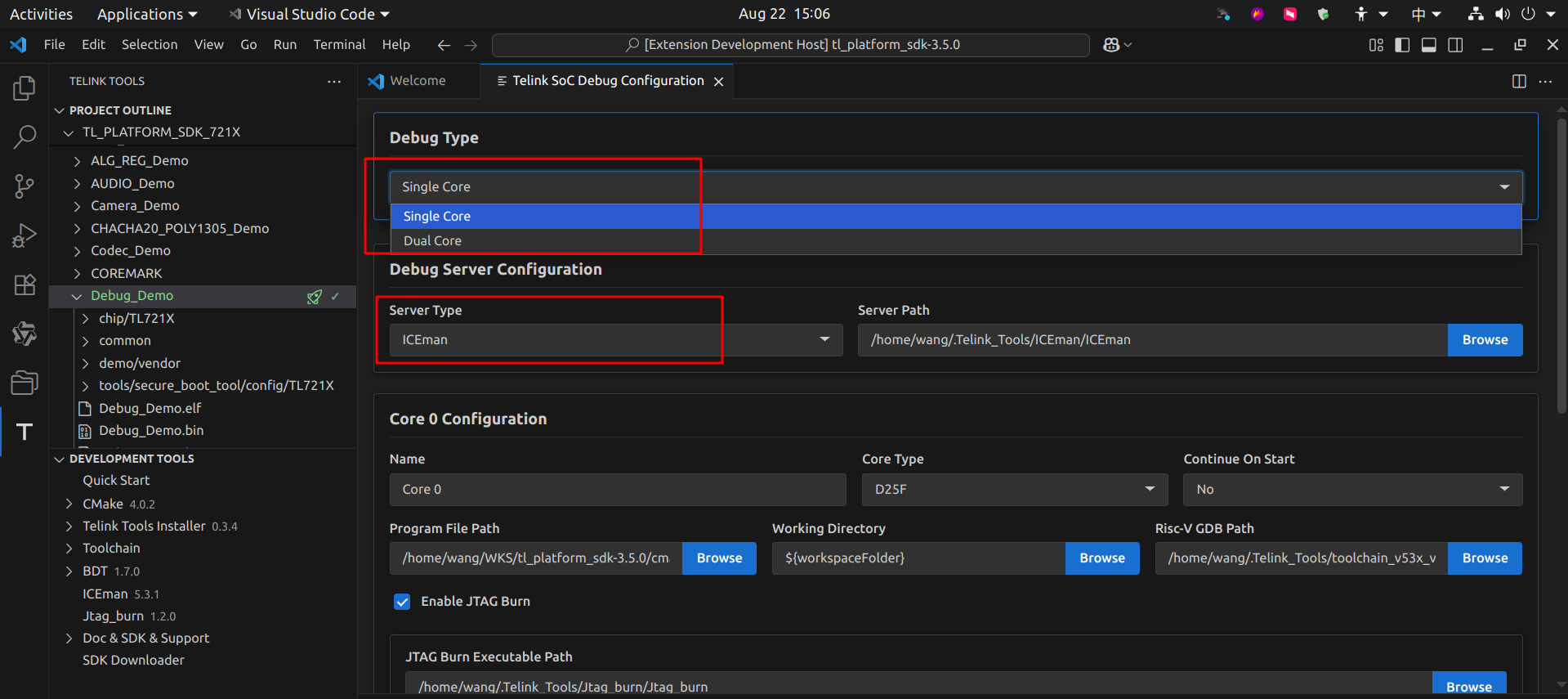

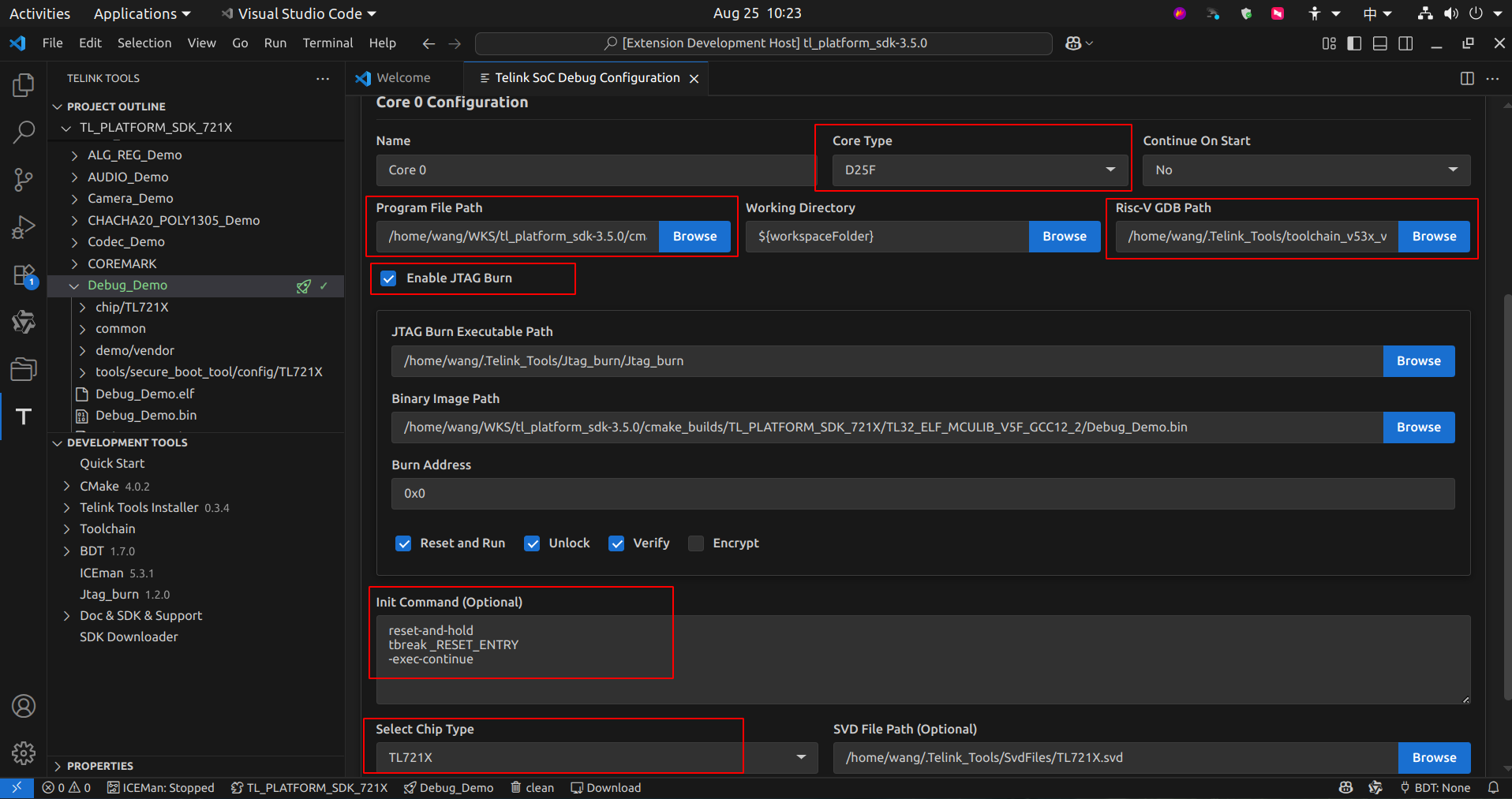

Telink Extension 支持单核或者双核调试，同时支持 ICEman 或者 J-Link 两种 Server，用户可以在此配置。需要注意的是，我们没有提供 J-Link 调试工具套件，若需要使用 J-Link 调试，需要提供 JLinkGDBServer 的完整路径。

Debug Configuration

用户还可以配置需要调试的文件(ELF 格式的文件)、GDB 路径以及 GDB 启动后执行的 initCommand。一般情况下，使用默认设置即可。若需要查看外设寄存器，可以根据芯片类型选择对应的 SVD 文件。若使用 J-Link 调试，还需要选择芯片核心的类型(D25F 或者 N22)。另外，若没有提前下载程序，可以使能 Jtag_burn 功能在调试之前下载程序。

Debug Configuration

点击右下角的 Debug 即可开始调试，同时会在 .vscode 文件夹下生成 launch.json 文件，里面包含调试配置，若有需要，可以在 'type' 为 'tlkTarget' 的对象中自行修改。

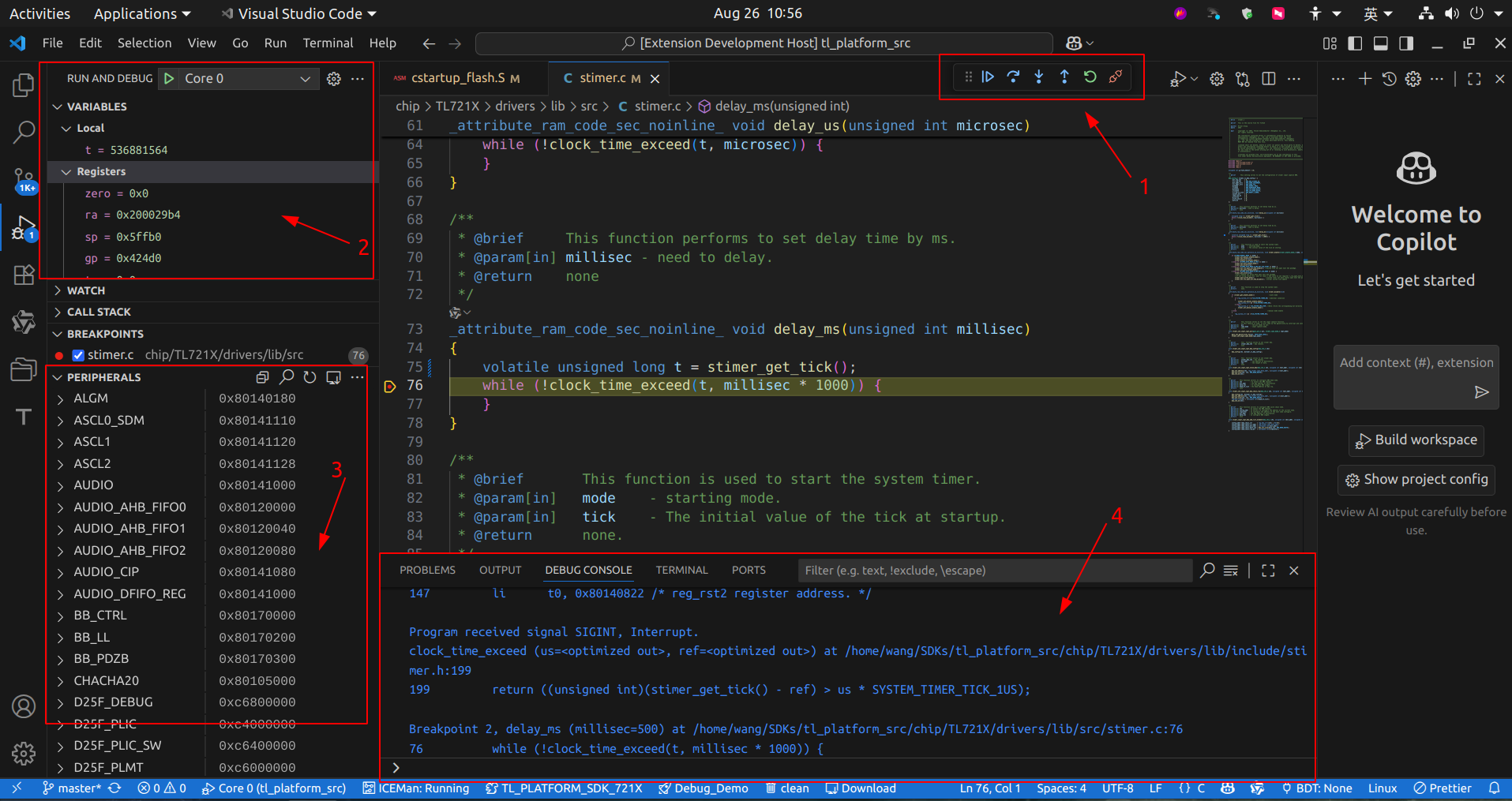

调试页面可以大致分为图中的四个区域：

(1) 调试控制区域：提供调试控制功能，包括 continue、interrupt、step over、step into、step out、restart、disconnect。

(2) 变量和核心寄存器：在这里可以查看当前作用域中存在的变量，同时可以查看芯片的全部核心寄存器。

(3) 外设寄存器：若正确指定了 SVD 文件，可以在这里查看芯片的外设寄存器，并根据权限读或者写。

(4) Debugger Console：这里会显示调试过程中 GDB 的输出信息，同时在下方的输入框中用 >Command 的形式输入命令，GDB 会执行命令并返回结果，例如，>info br。

Debug View

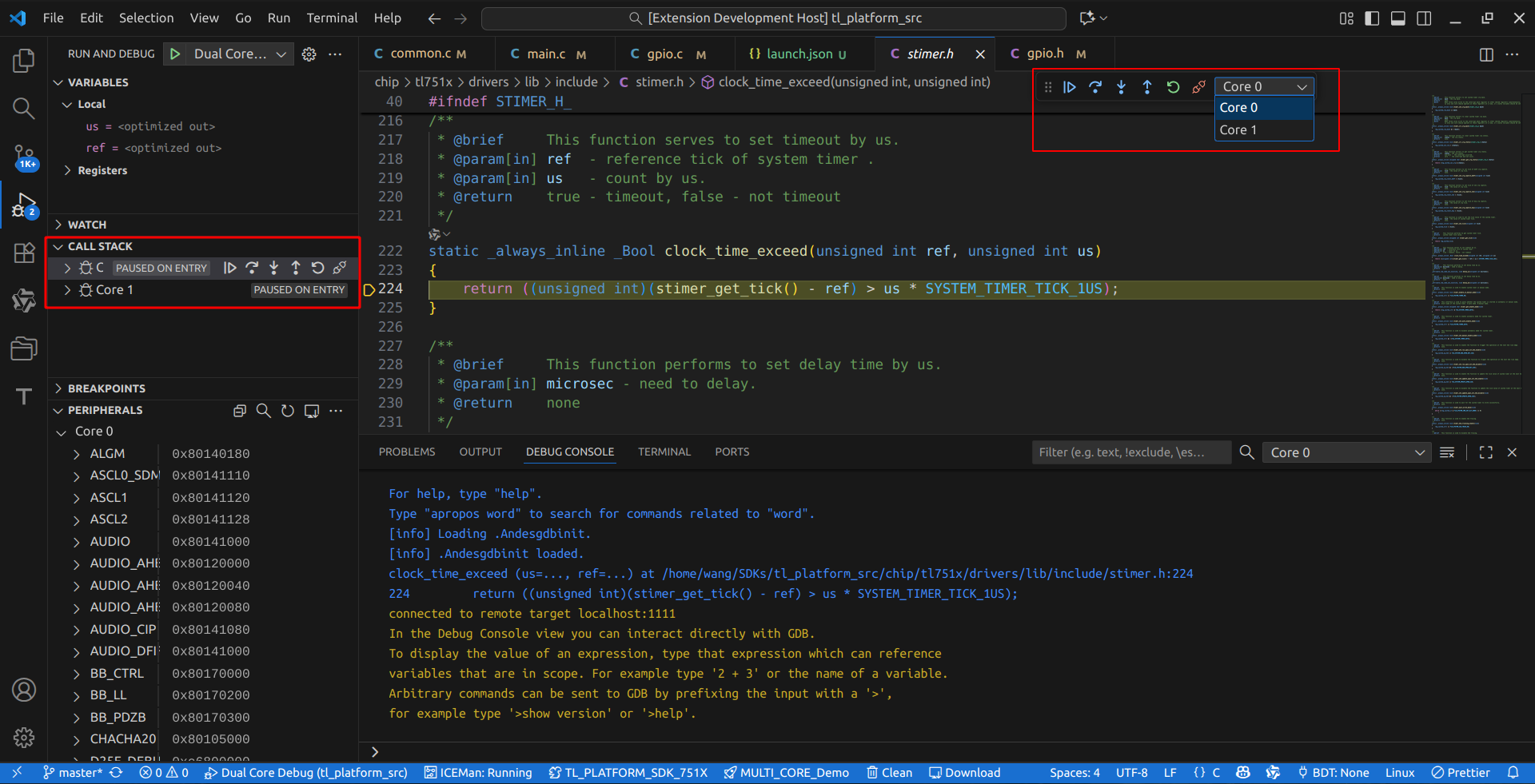

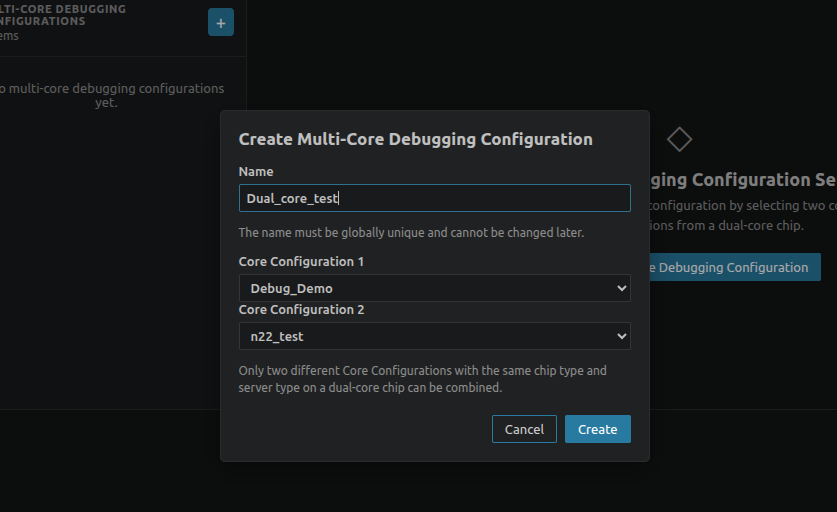

双核调试时，其主界面功能与单核模式一致，此外，用户可以在图中指示的位置切换当前调试会话作用的核：

Debug View

断点的高级用法

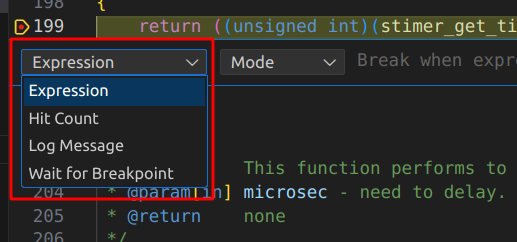

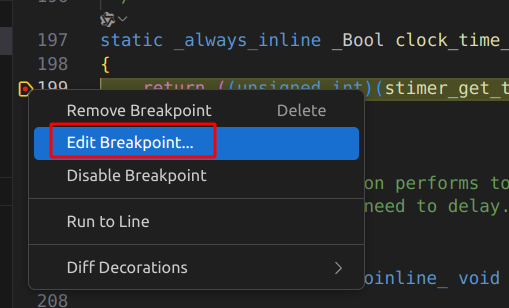

调试过程中，对于普通的断点，可以通过右键点击 Edit Breakpoint 修改断点属性，如图所示，有四种功能可以选择：

Edit Breakpoint

Expression Breakpoint

  • Expression: 自定义一个表达式，当表达式为真时，断点生效，表达式中的变量必须是当前作用域可见的。
  • Hit Count: 当断点命中的次数达到指定次数时，断点生效。
  • Log Message: 自定义一个字符串，当断点生效时，会在 Debug Console 中打印该字符串。
  • Wait for Breakpoint: 指定程序中的另外一个断点，当指定的断点生效时，当前断点才会生效。

软件安装与配置

构建环境的软件安装有多种方式可选：

(1) Telink Tools Installer，安装后插件会自动检测Tools路径。安装包的使用方法请参考章节Telink Tools Installer。（适用于没有安装TelinkIoTStudio环境，大概2GB，包含CMake、Make、Toolchain等常用软件）

(2) 本地配置， 如果已经安装TelinkIoTStudio，可以复用TelinkIoTStudio里面的toolchain等软件, 右键选择Browse。（节省安装时间）

(3) 在线安装， 右键选择install。（文件下载速度可能受限于网络速度和文件大小，需要耗费一些时间；优点是根据实际条件安装需要用到的软件。）

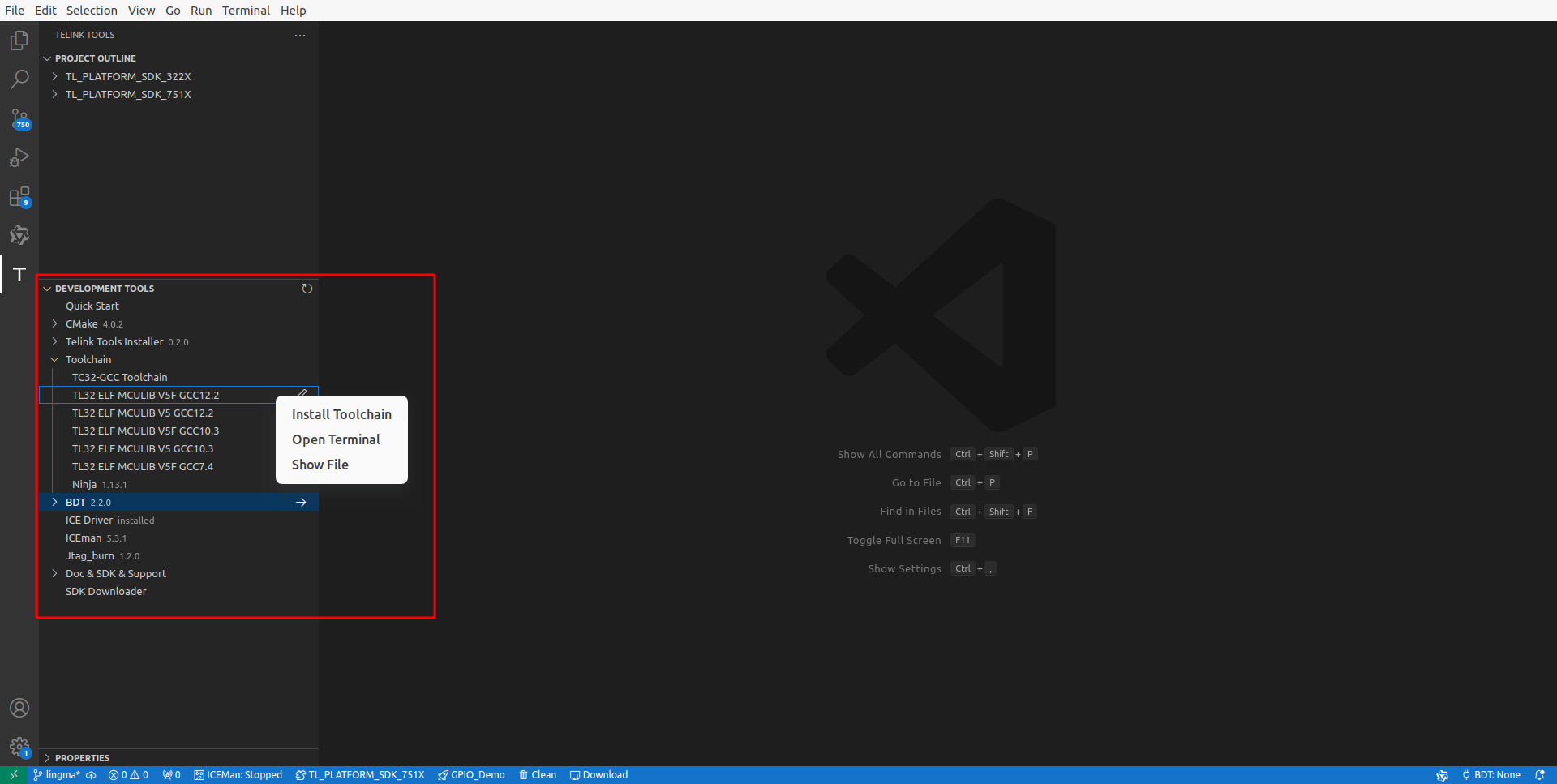

软件清单在DEVELOPMENT TOOLS列出，可以右键选择Install和Browse。用户在编译前可主动预安装，也可以在构建过程中根据提示再安装。

tool_install

构建需要2个必备软件CMake和Toolchain。

Toolchain本地配置

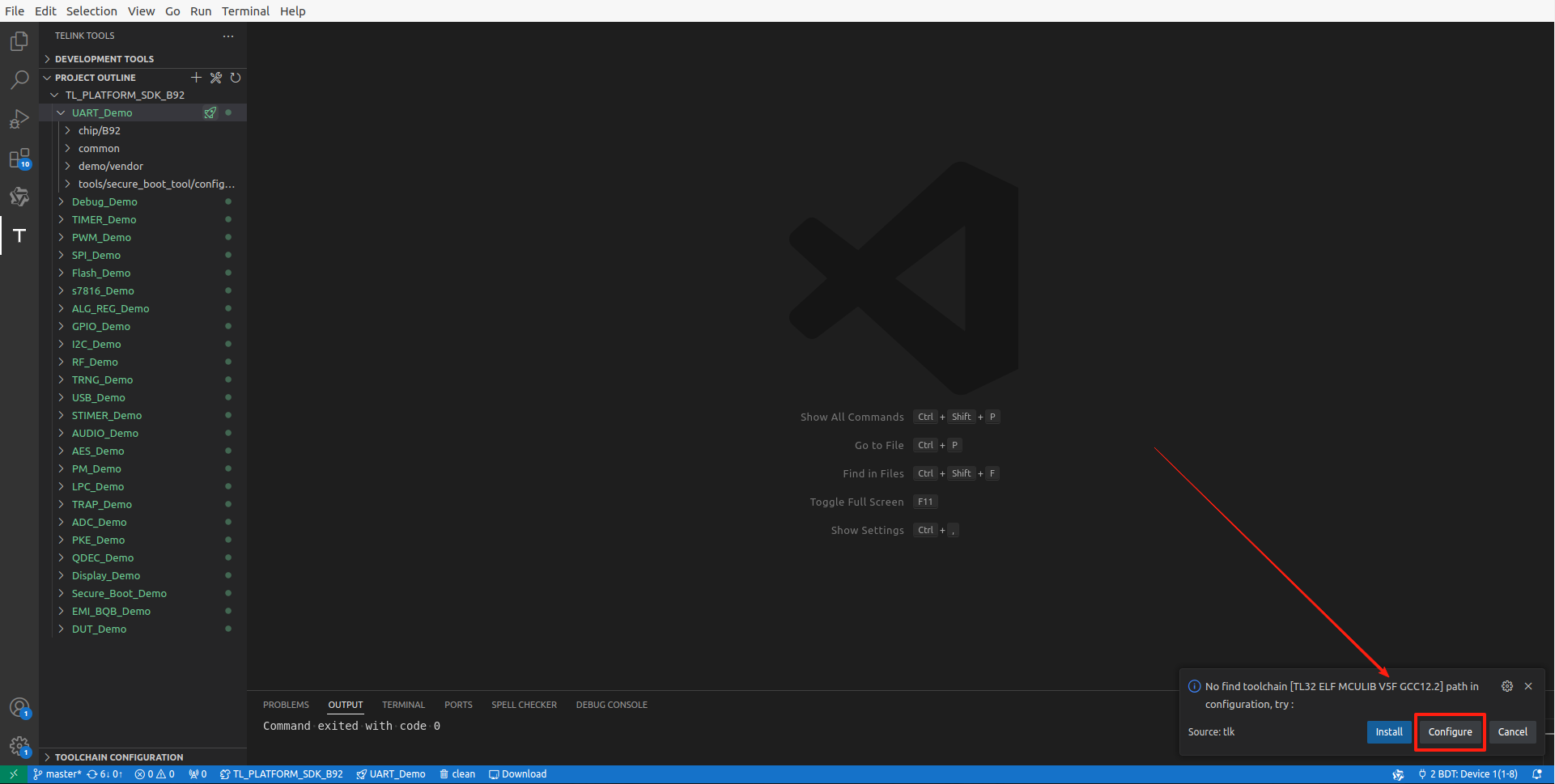

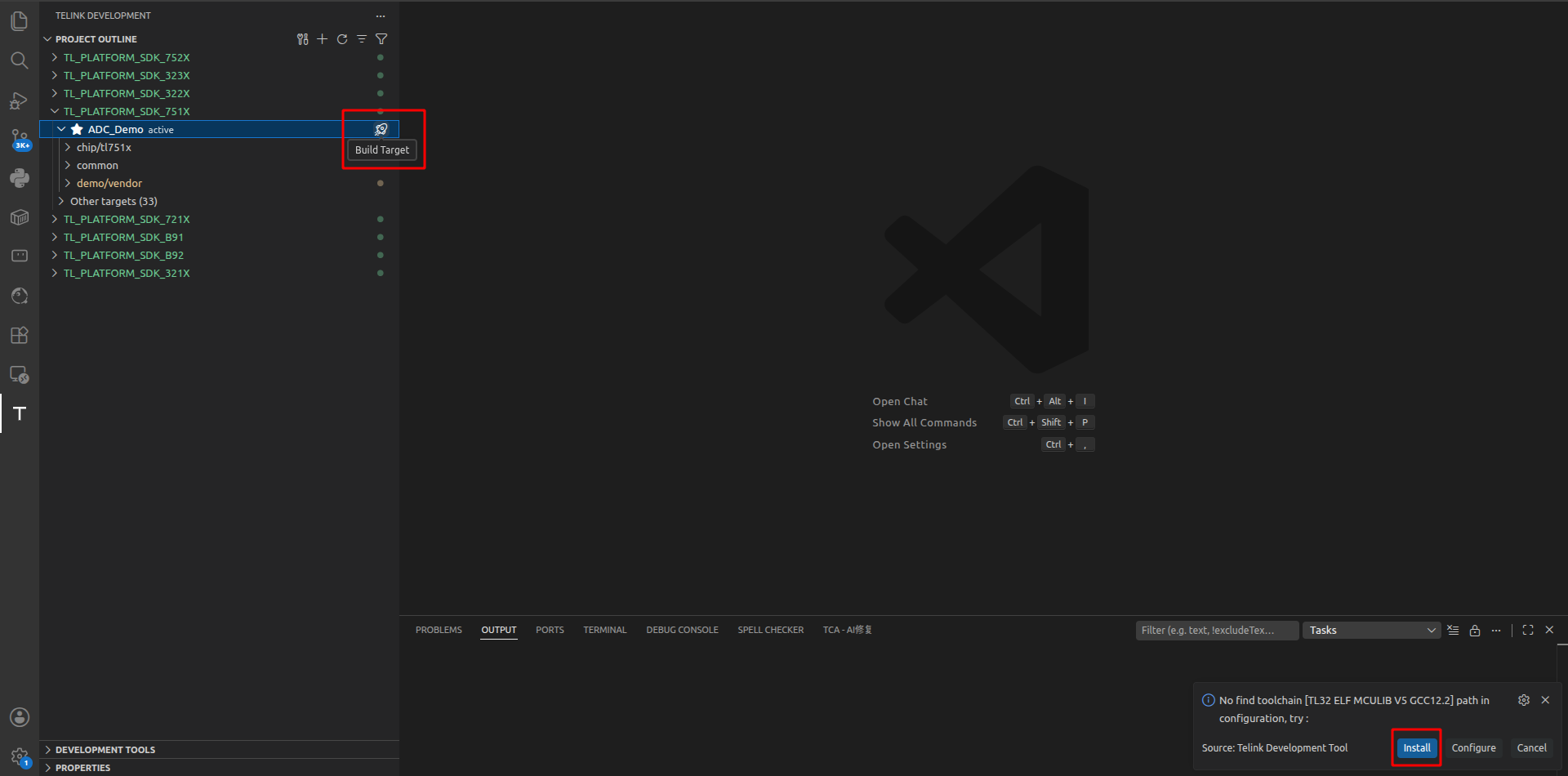

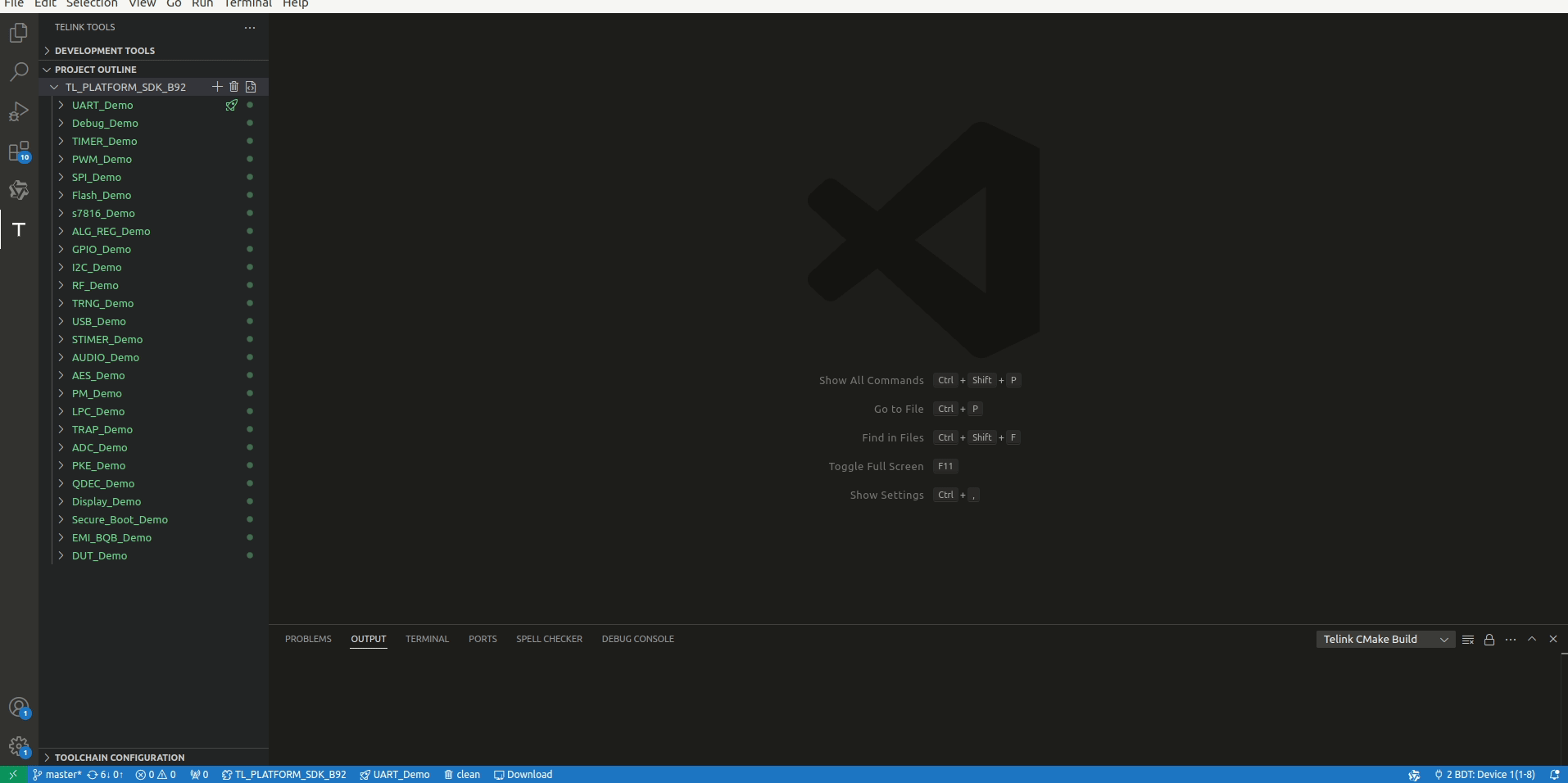

在构建过程中发现缺失对应Toolchain时，右下侧会弹出选择框。

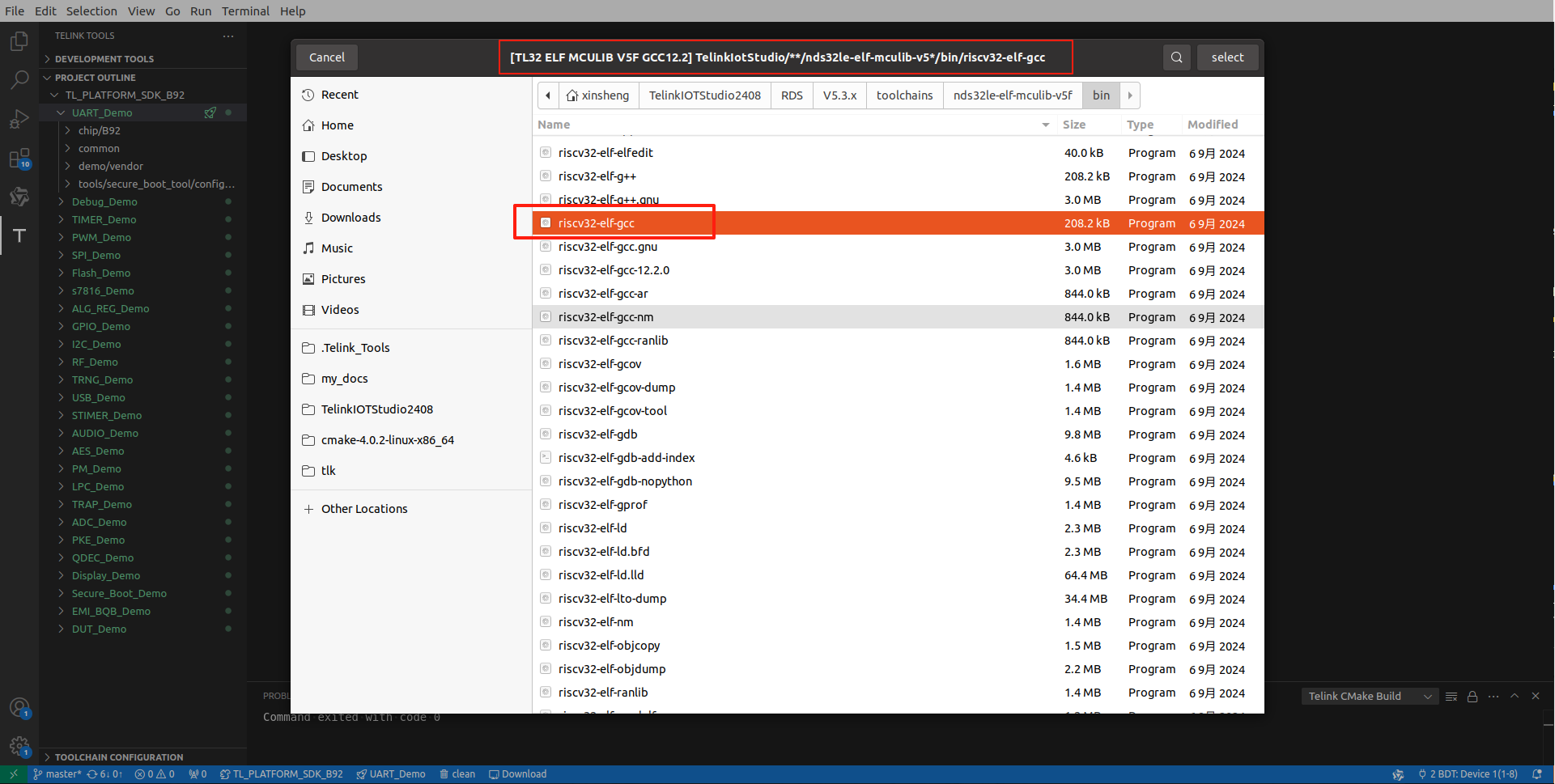

点击Configure, 根据文件选择框提示，选择对应toolchian路径下的gcc文件：riscv32-elf-gcc或者tc32-elf-gcc。

点击Configure

选择‘gcc’文件

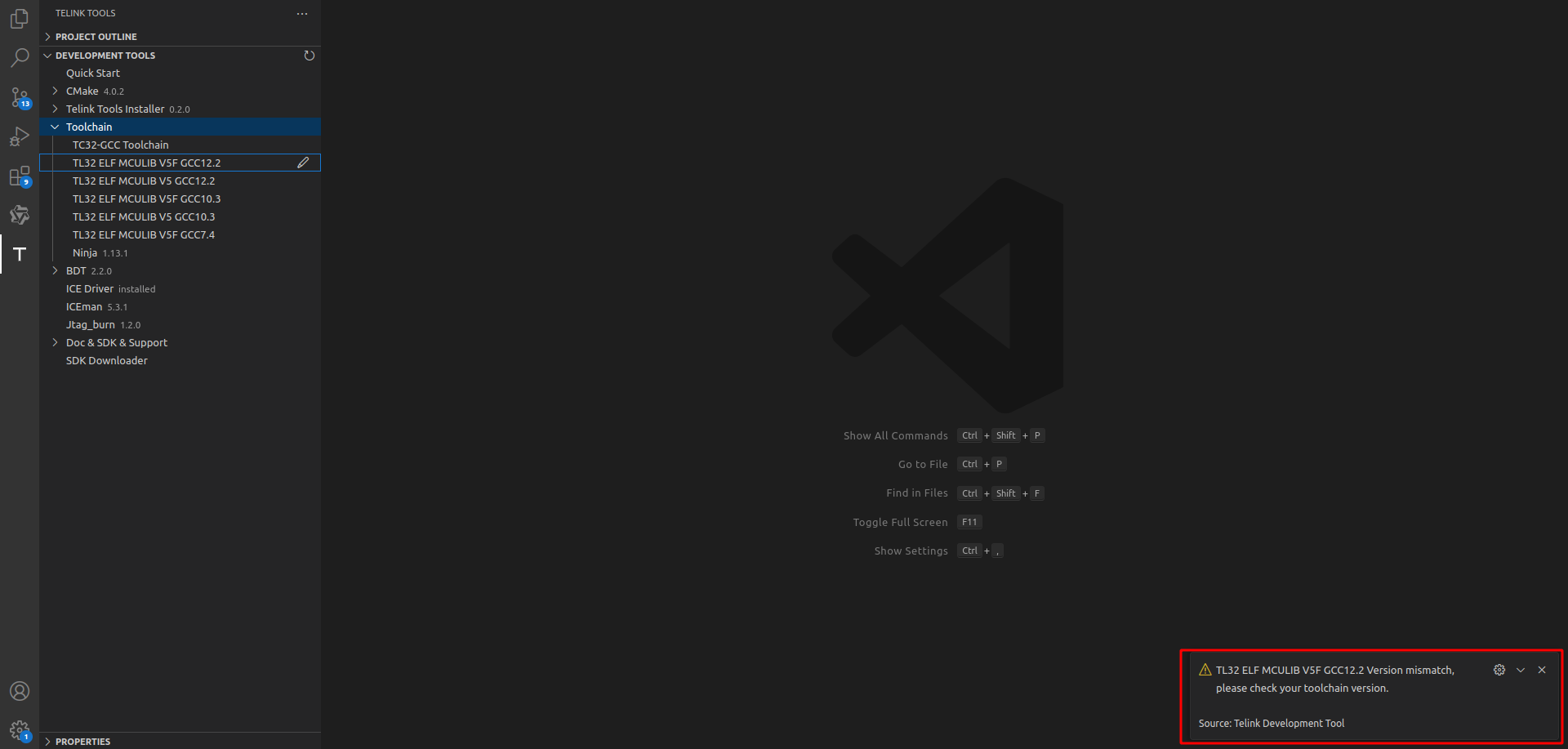

如果Browse的版本不对， 会如下图提示：

toolchian_browse_check_version

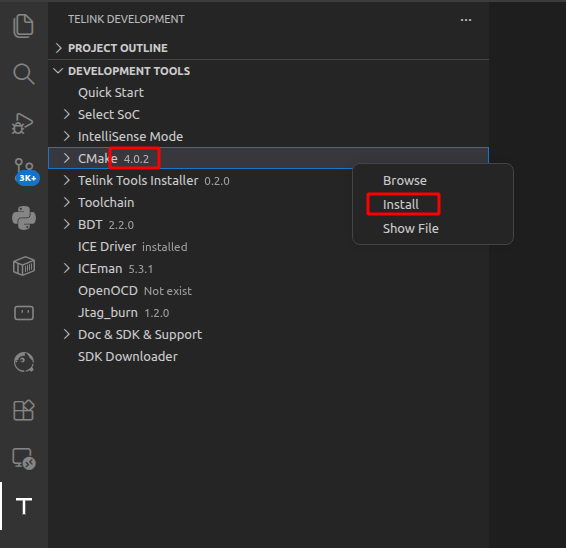

CMake软件安装和配置

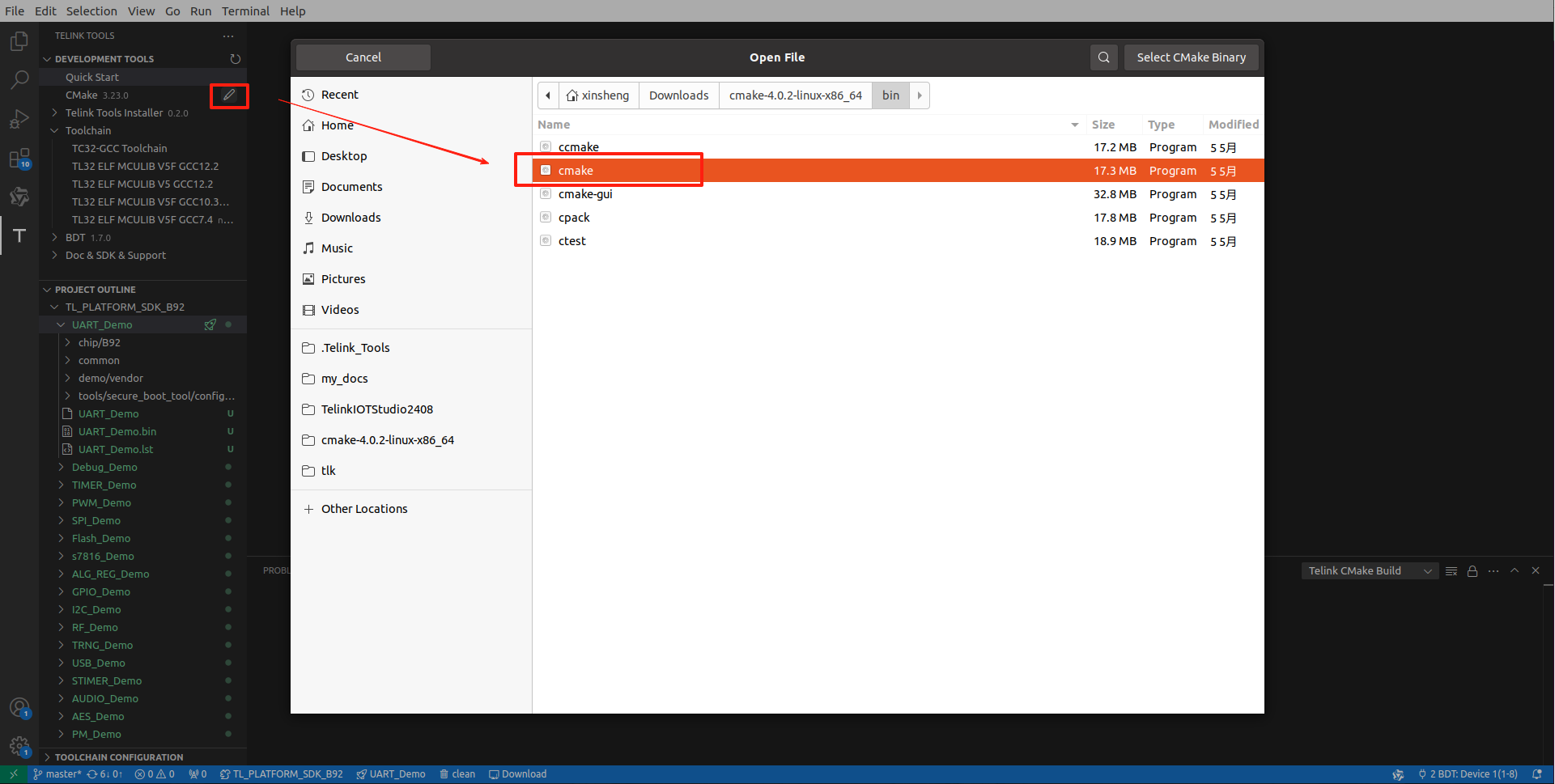

右键选择install或者browse, 目前建议选择install，使用指定版本的CMake。

配置CMake软件路径

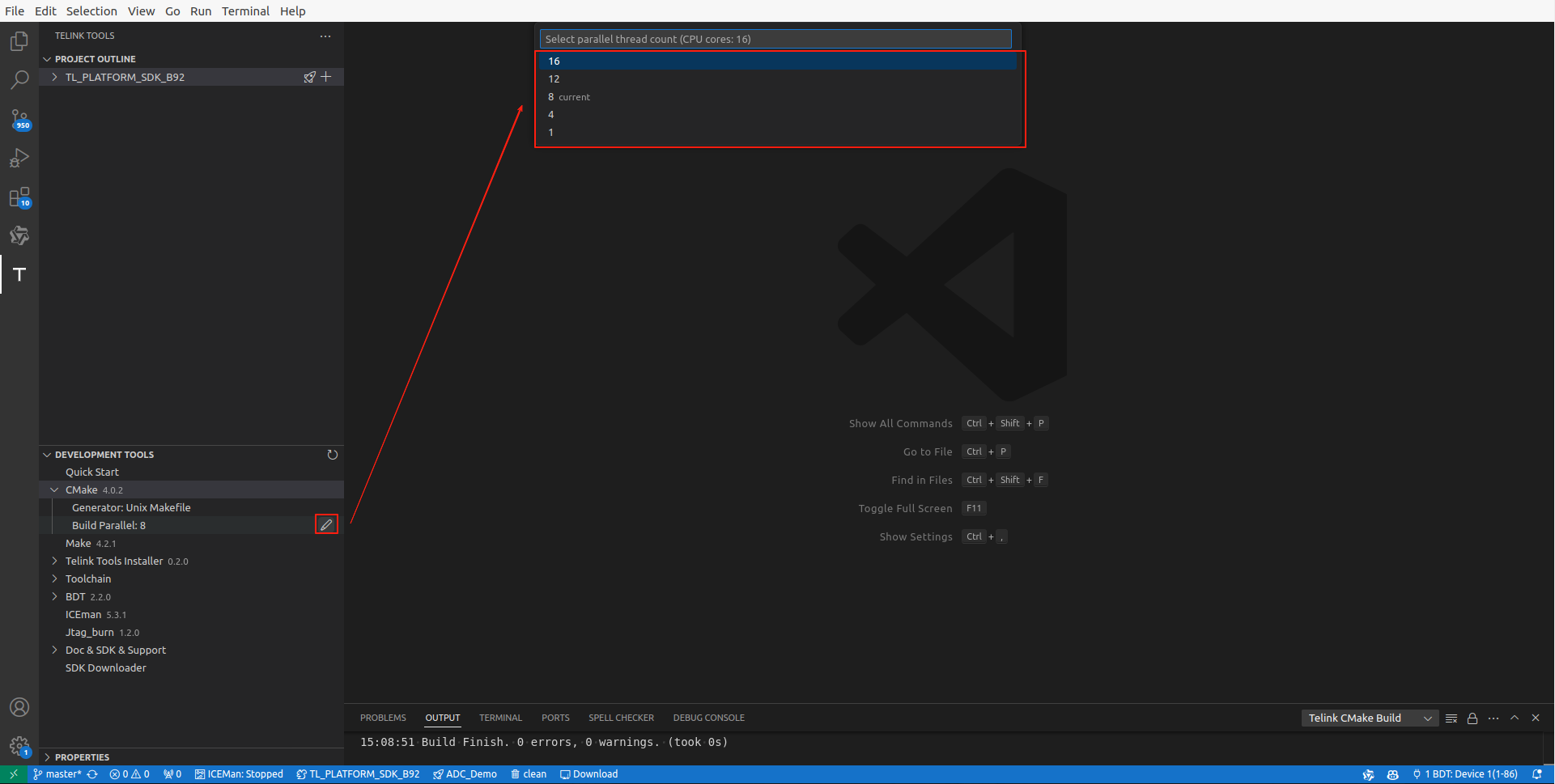

配置线程数量

线程数量越多，构建速度越快。

配置构建线程数量

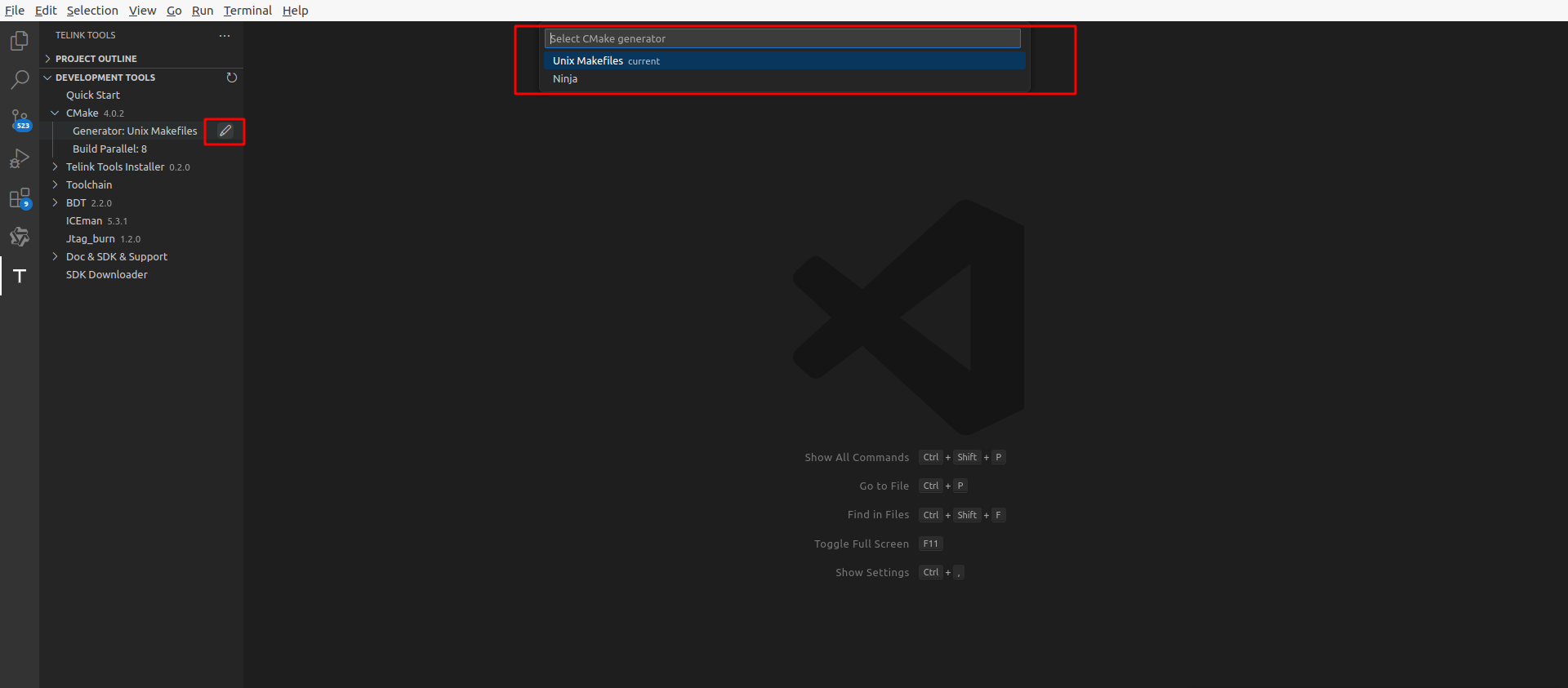

配置generator

Windows支持切换UNIX makefiles、Ninja、MinGW makefiles。 在Windows中Ninja和MinGW makefiles构建编译性能相较于UNIX makefiles有提高。

Linux支持切换UNIX makefiles、Ninja。

Select Cmake Generator

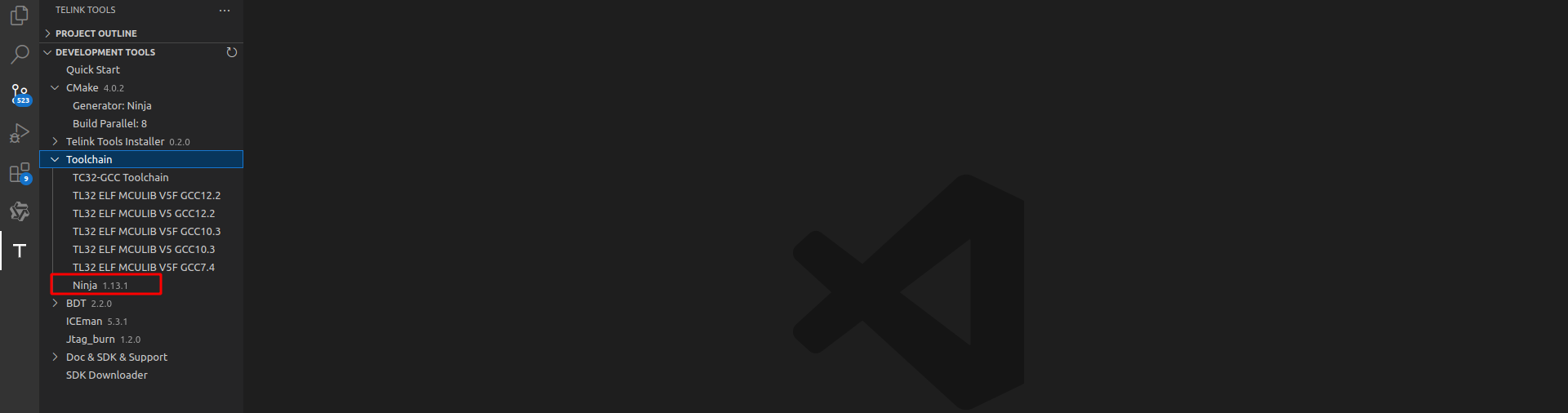

在使用不同generator的情况下，检查tool/toolchain对应软件是否安装。不同generator需要使用不同的构建软件, 右键安装即可：

  • UNIX makefiles可以不用额外安装软件，toolchain里面已经包含。

  • MinGW makefiles：MinGW make。

  • Ninja: Ninja。

Check Cmake Generator Tools

更换不同generator，编译前需要删除cmake_builds目录，重新构建。

TelinkIoTStudio SDK中的参数使用注意

参数的使用方式会影响工程转换的效果。

${ConfigName} ${ProjName}在工程转换过程中会被展开为实际值。

${workspace_loc:/${ProjName}}格式的路径会被转换成${CMAKE_CURRENT_SOURCE_DIR}。

例如，shell语句

${workspace_loc:/${ProjName}}/../../../tools/tl_check_fw_tool/tl_check_fw. ${ConfigName} ${ProjName}

>>> after converted >>>

${CMAKE_CURRENT_SOURCE_DIR}/project/tlsr_riscv/B92/../../../tools/tl_check_fw_tool/tl_check_fw.sh UART_Demo TL_PLATFORM_SDK_B92

类似-I、-L路径参数，在TelinkIoTStudio里推荐使用${workspace_loc:/${ProjName}}格式。

自定义脚本(Pre/Post Build)

Telink 扩展支持在 pre/post-build 阶段执行自定义脚本。

但须注意：TelinkIoTStudio 与 VS Code 的项目目录结构存在差异，不能在命令中直接使用相对路径。

如果当前的工程是 TelinkIoTStudio 工程，希望转换之后能正常执行 pre/post-build, 那么不能直接使用类似../../的写法, 而是使用 ${workspace_loc:/${ProjName}} 来指代你的工程根目录。

例如, 一段脚本改写方式。

原脚本为：

"../../../tools/tl_link_load.sh" "../../../platform/boot/tl321x/boot_tl321x.link" "${workspace_loc:/${ProjName}}/boot.link"

写成：

"${workspace_loc:/${ProjName}}/../../tools/tl_link_load.sh" "${workspace_loc:/${ProjName}}/../../platform/boot/tl321x/boot_tl321x.link" "${workspace_loc:/${ProjName}}/boot.link"

SDK Downloader

SDK Downloader 功能可以用来获取当前 Telink VS Code Extension 支持的所有 SDK，用户可以通过以下两种方式打开 SDK Downloader:

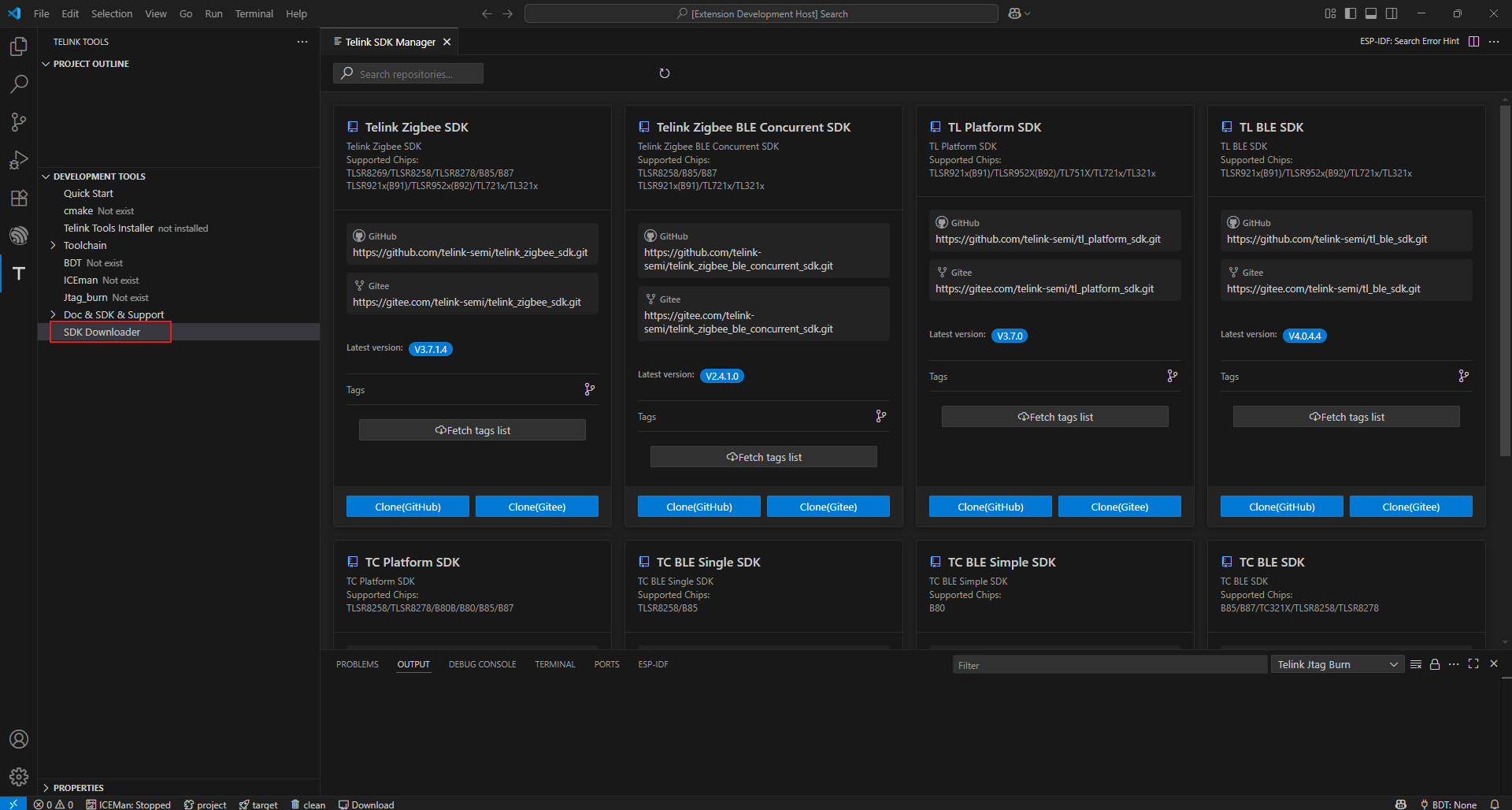

  • 在 Telink Extension TreeView 中单击打开：

Open SDKDownloader

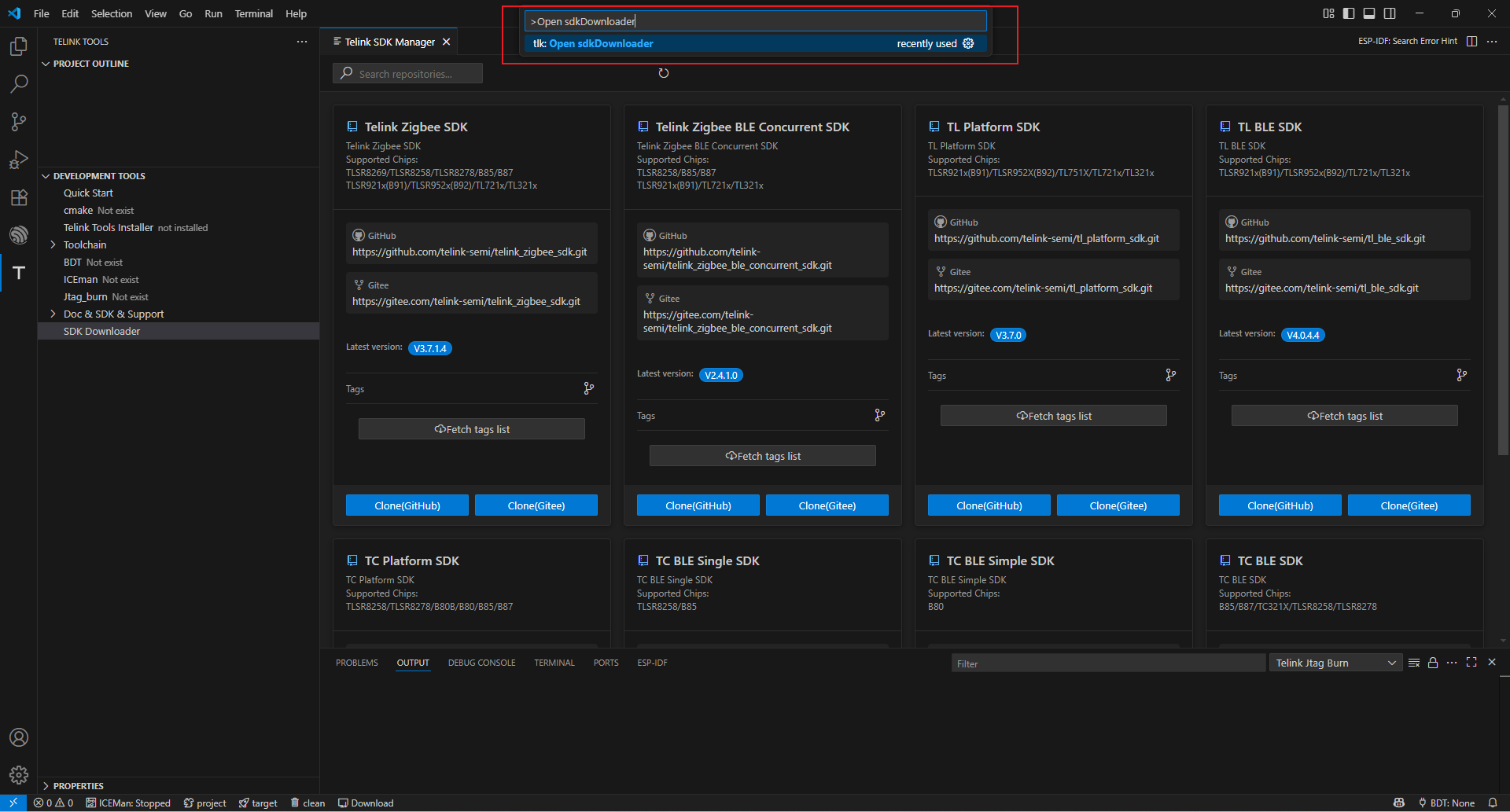

  • 在 VS Code 命令面板中输入 "Open sdkDownloader" 打开：

Open sdkDownloader

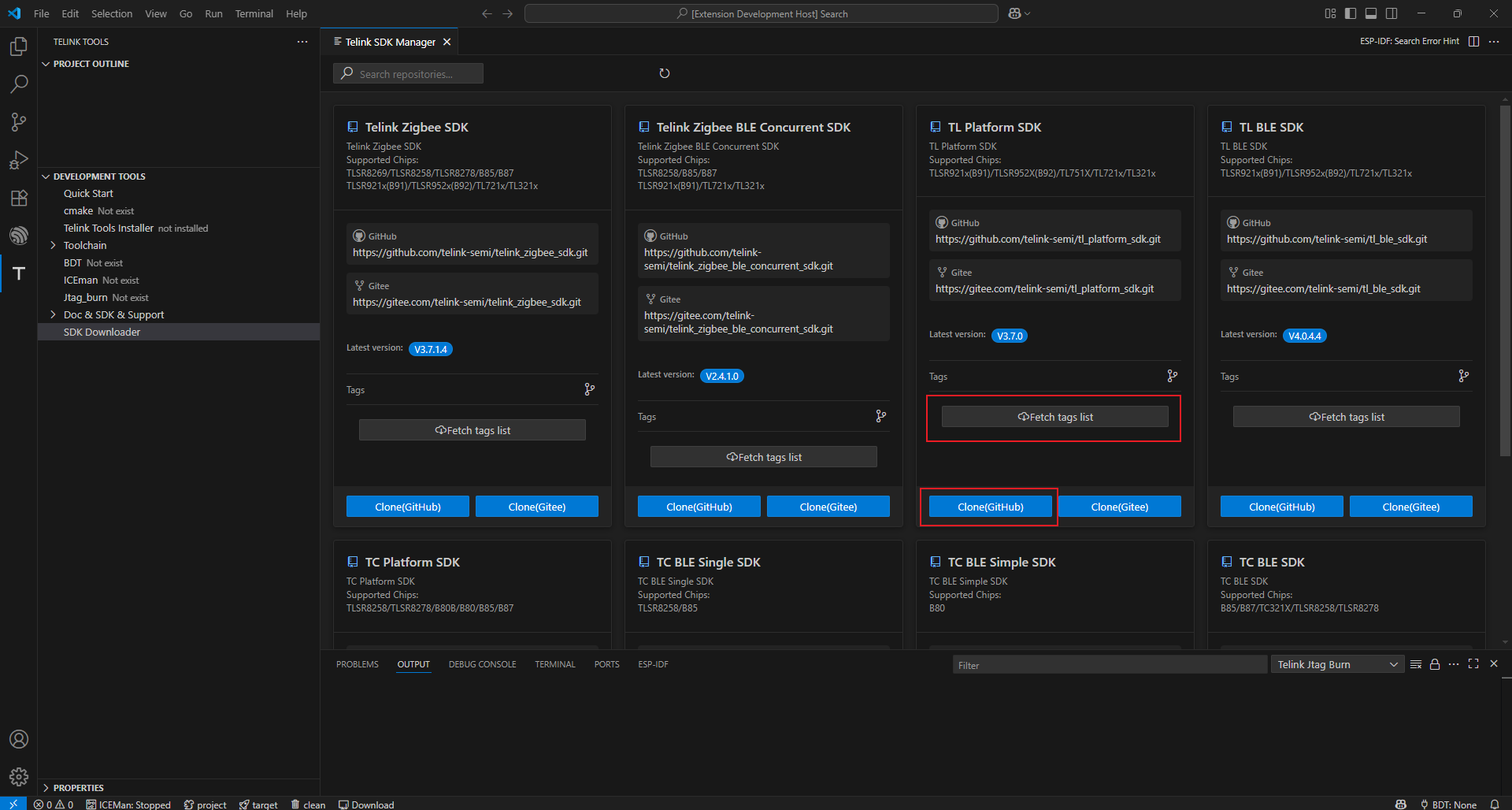

打开 SDK Downloader 后，用户可以看到所有被支持的 SDK 的 Git 仓库列表。用户可以选择直接从 Gitee 或者 GitHub 上将 SDK 克隆到本地，也可以点击 Fetch tags list 来获取该仓库的所有 tags。将需要的 tags 克隆至本地，如下图：

Clone or Fetch Tags(Branch)

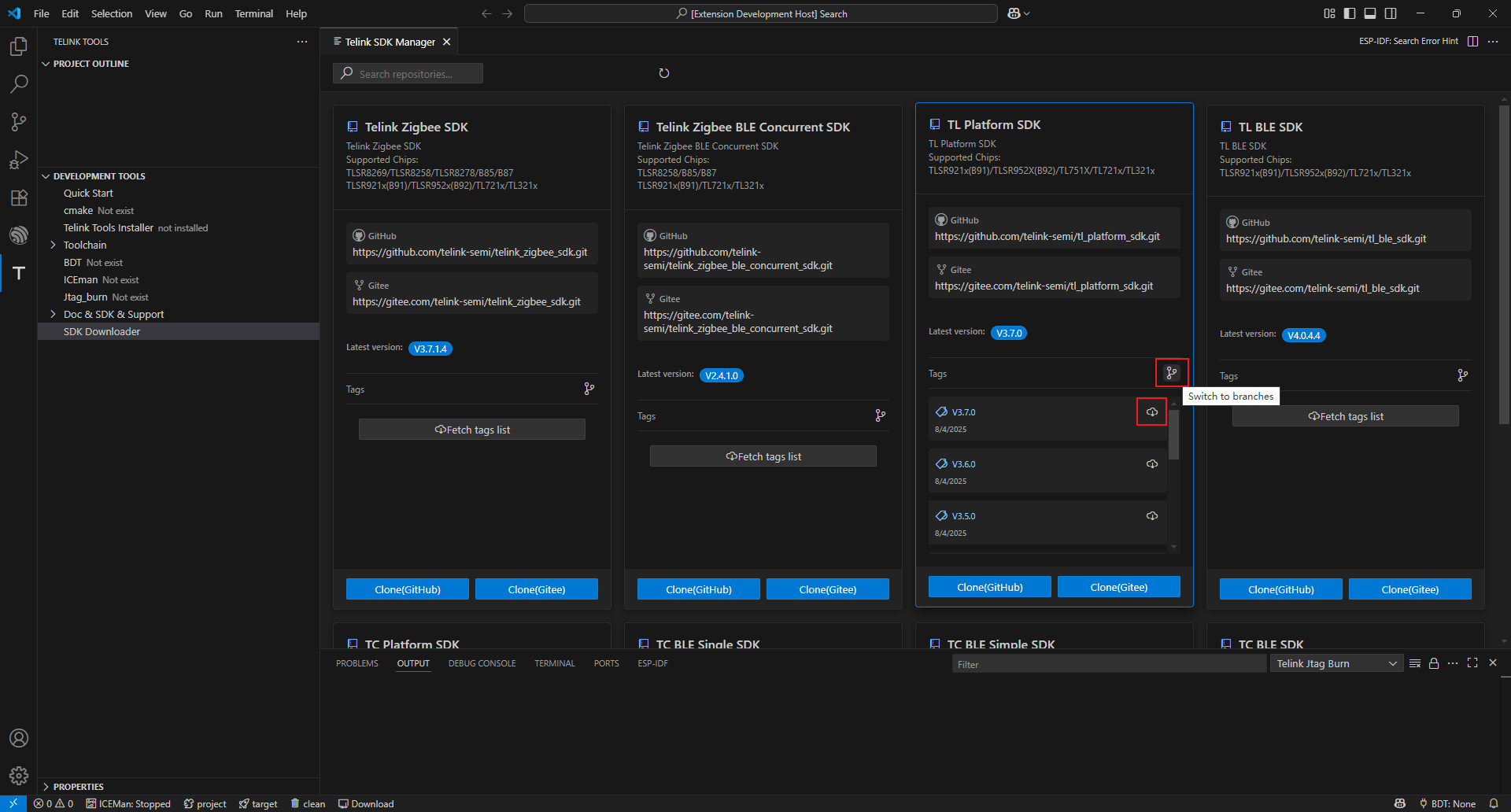

若用户点击 Fetch tags list，则可以点击每一个 tags 旁边的下载按钮将指定的 tags 克隆到本地，同时用户可以点击右边的切换按钮，它的功能是将当前的 tags 列表切换成 branch 列表：

Checkout Tags or Branch

注意

  • 该功能实际上是将仓库克隆至本地，然后 checkout 用户指定的 tag 或者 branch，所以用户获取的同样也是指定 SDK 的 Git 仓库。

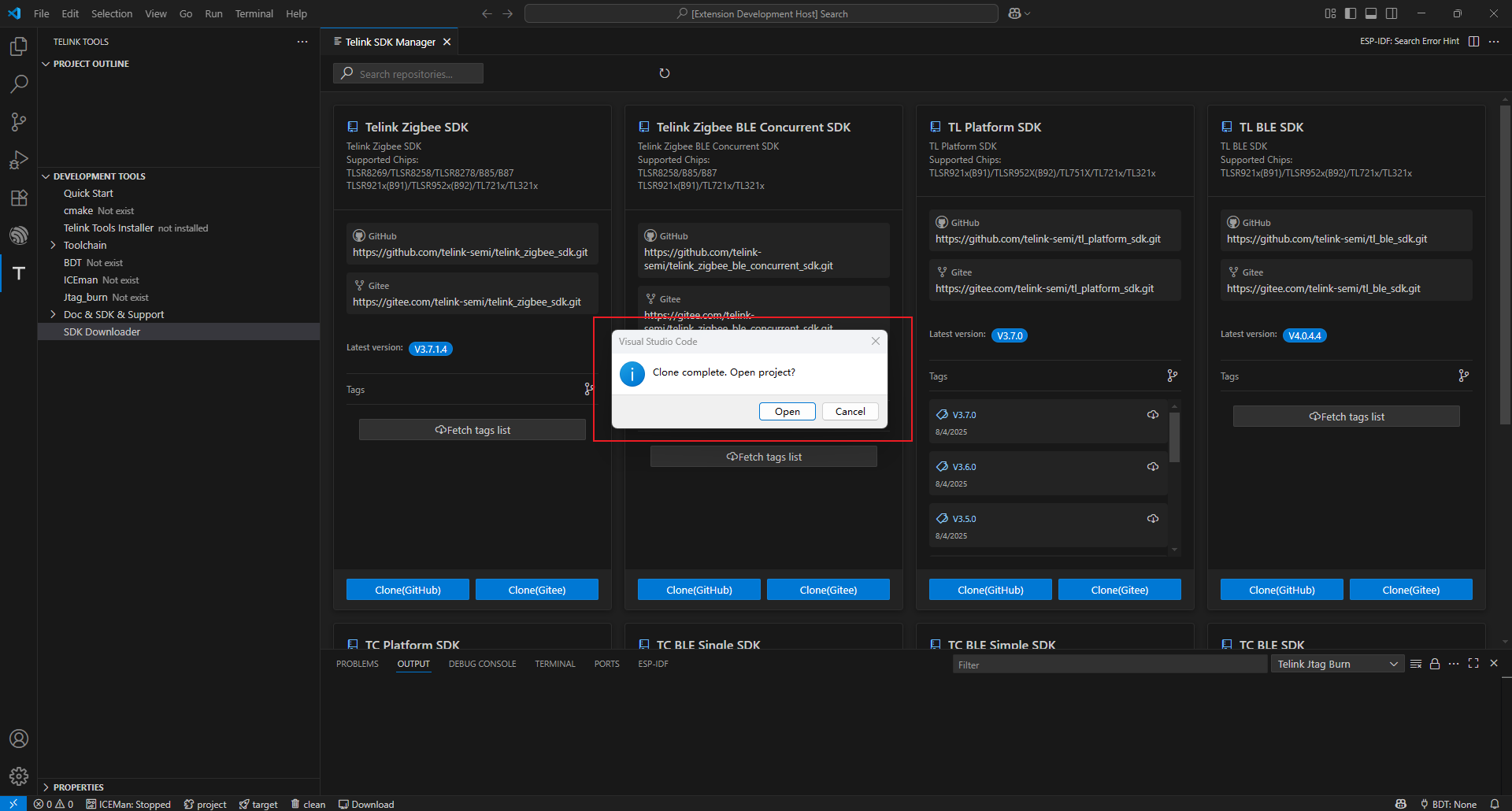

在下载完成后，你可以选择直接打开刚获取的SDK：

Open SDK

Wi-Fi SDK Development

Telink Extension 为 Telink TLSR9118 Wi-Fi SDK 提供了支持：(使用时推荐在 VS Code 打开 SDK 中顶层 Makefile 和 Kconfig 所在文件夹)。

在 Wi-Fi SDK DEVELOPMENT 栏，可以看到以下功能：

  • Select Targets：这里将会显示出 configs 中定义的所有 targets。
  • Build Targets：这里提供构建需要的 make 命令，包括 make all、make clean、make menuconfig, 对于 menuconfig 我们建议使用 guiconfig，单击即可打开完全图形化操作的 QConfig 程序。
  • Build Files：显示所有的 build 生成的文件。
  • Tools and Settings：在这里可以指定 Wi-Fi SDK 开发中需要的工具，同样的，右键点击所需的工具可以选择下载。其中，单击 FlashTool 即可打开 sctool_gui 以烧录程序。

Wi-Fi SDK Development

环境配置

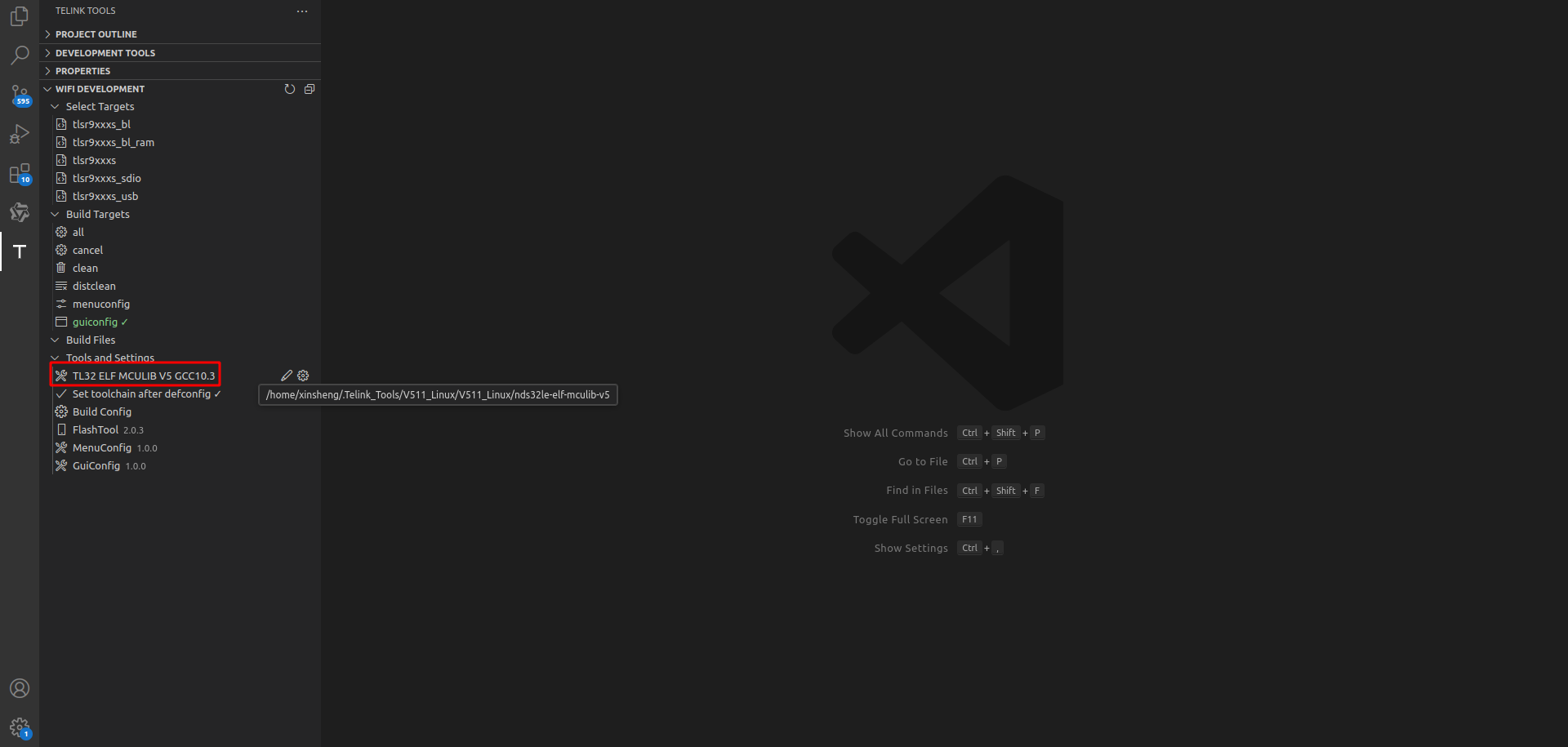

（1） 检查toolchain是否已经安装或者配置，右键Install或者Browse。

wifi_check_toolchain

（2） Python环境安装

pip install pycryptodome
pip install imgtool
pip install PyYAML

保证安装的Python工具可以在系统环境变量可以找到。

构建 Target

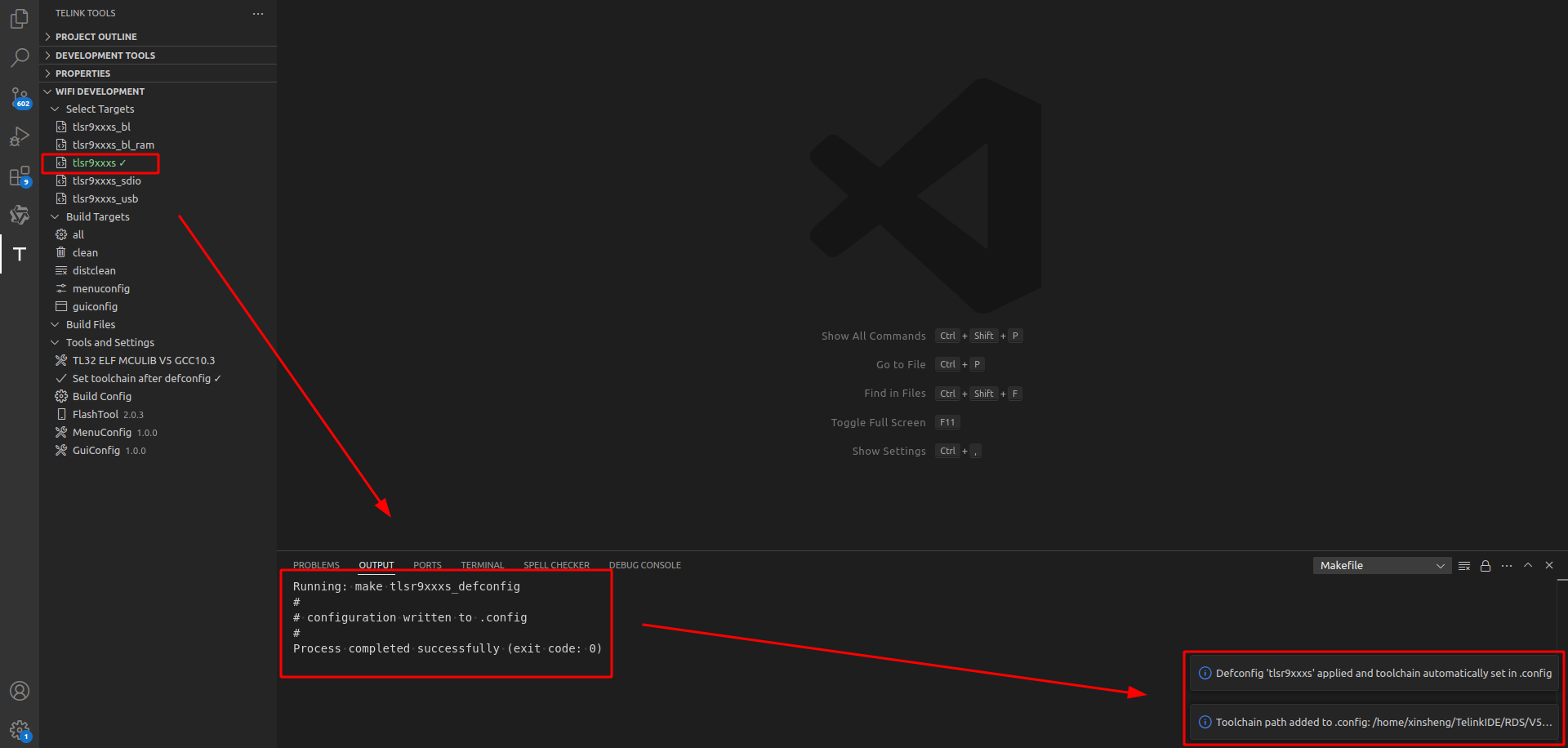

点击对应配置，会生成.config。

wifi_config

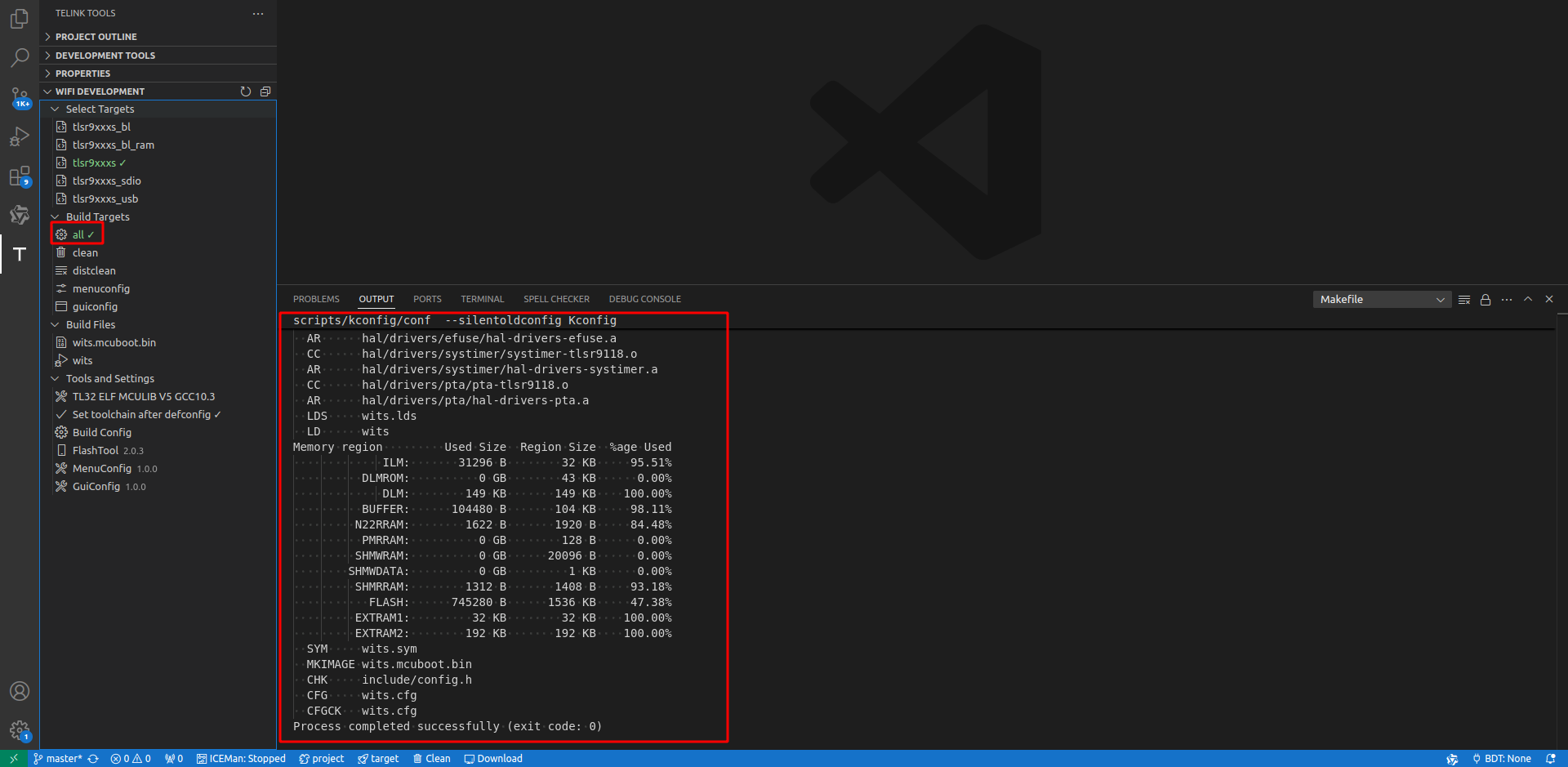

点击 “all”，完成编译。

wifi_build_all

配置

修改配置的方式可以通过下面2个软件。

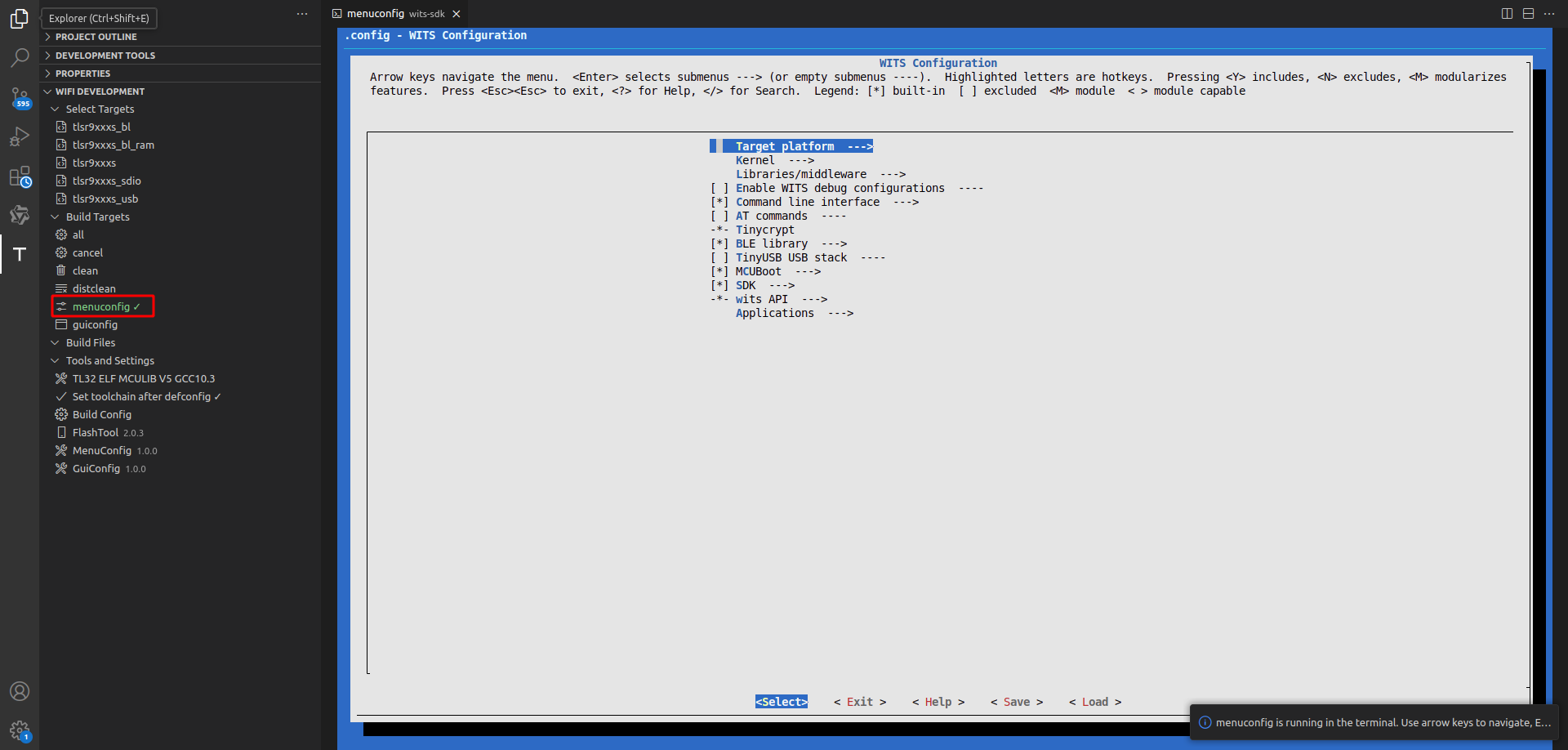

(1) MenuConfig

MenuConfig

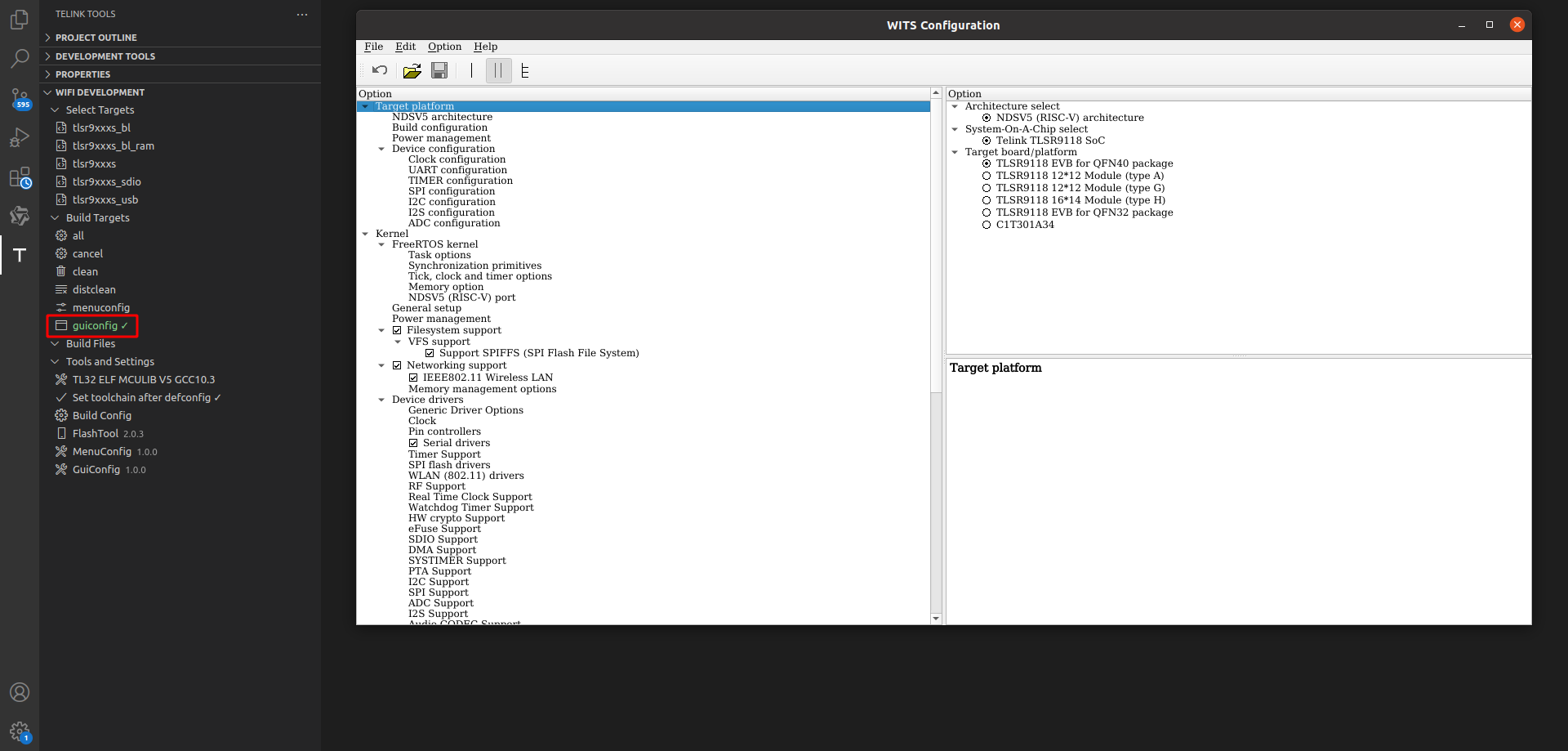

(2) GuiConfig

GuiConfig

简介

Telink Tools Installer 安装包用于安装 Telink SDK 开发需要的开发工具，在 VS Code 中使用 Telink Extension 进行开发之前，需要先安装这些工具。

该安装包包括以下组件：

  • 工具链

    • TC32-GCC Toolchain
    • TL32 ELF MCULIB V5F GCC12.2
    • TL32 ELF MCULIB V5 GCC12.2
    • TL32 ELF MCULIB V5F GCC10.3
    • TL32 ELF MCULIB V5F GCC7.4

  • 下载和调试工具

    • ICEman
    • Jtag_burn
    • Telink BDT(Windows)
    • Telink libusb BDT(Linux)

  • 其他工具

    • CMake : 使用 Telink Extension 开发的 SDK 是基于 CMake 的构建系统。

使用安装包

在空间足够 (大约需要 5.2 GB) 的情况下，我们推荐在安装时遵循安装程序的默认行为，即双击运行后，点击右下角 Install 按钮安装。上述工具会被安装在 {User_Dir}/.Telink_Tools 文件夹中。

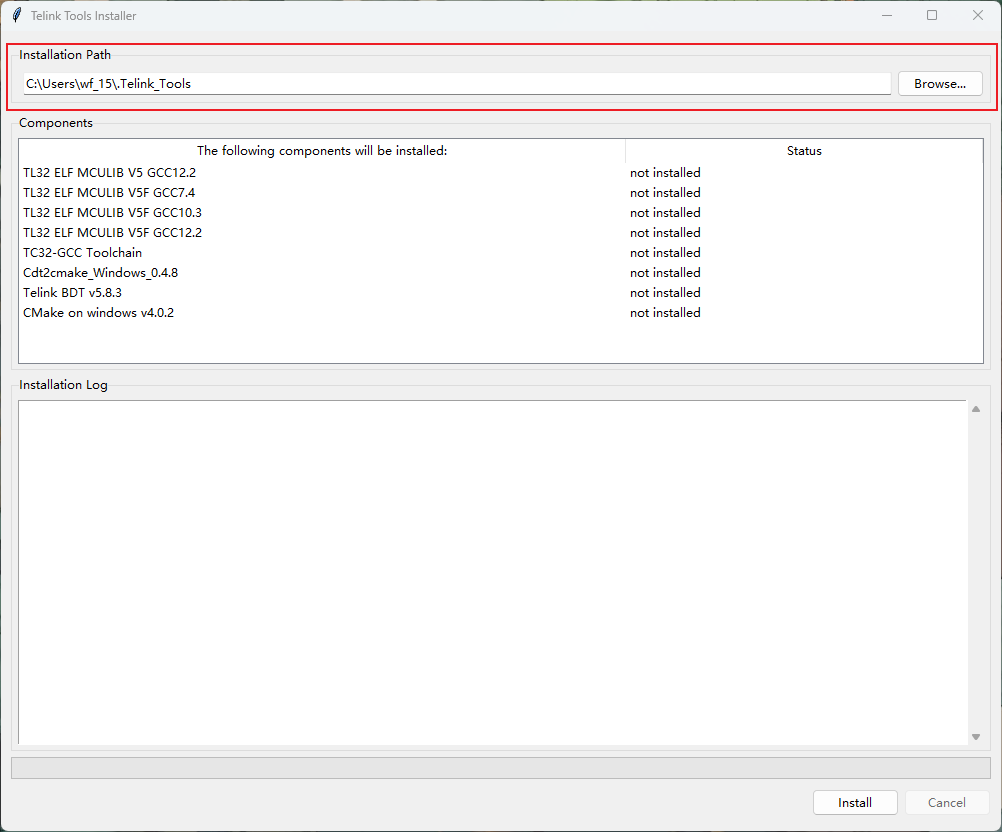

选择安装路径

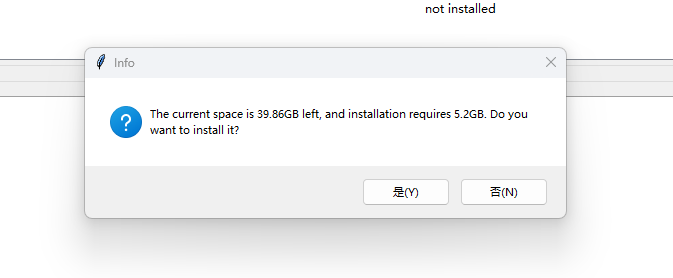

若用户不想安装在默认文件夹，可以选择安装路径，安装程序会检测用户所选择的安装路径是否有足够的空间。

选择路径

剩余空间提示

安装过程

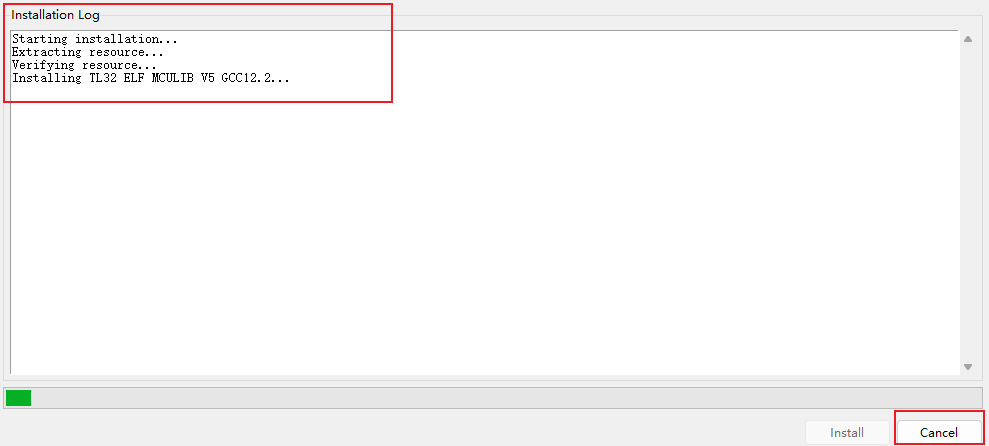

安装进程会被显示在 Installation Log 窗口。在安装过程中，用户可以点击 Install 右边的 Cancel并确认，程序将在完成当前工具的安装后自动暂停。若用户需要在安装过程中退出，可以使用 Cancel，而不是直接关闭窗口。

Install Log

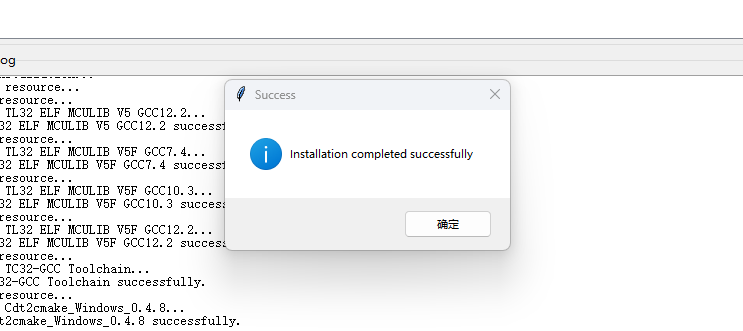

安装成功后会有如下提示，确认后即可退出程序。

Install Successfully

安装完成

安装完成后，在 Linux 中，用户需要根据 Installer 的提示，在终端中执行下列命令，完成配置：

sudo cp /home/wang/.Telink_Tools/udev/99-libtlink.rules /etc/udev/rules.d/
cd /home/wang/.Telink_Tools/udev; chmod a+x install_linux_package.sh; sudo ./install_linux_package.sh
cd /home/wang/.Telink_Tools/udev; chmod a+x change-udev-usb-mode.sh; sudo ./change-udev-usb-mode.sh

注意

  • 上述命令中的路径 /home/wang/.Telink_Tools/ 只是示例，实际安装过程中，请根据 Installer 的提示执行命令。

在 Windows 中，安装完成后 Installer 会弹窗询问是否安装 aice_libusb_driver，我们建议选择安装。

已知Bug

(1) 选项可能没有100%全部转换，因为有些配置没有体现在工程文件.cproject中，是IDE默认行为。

当前仅支持VS Code Remote（workspace）模式（workspace模式: 插件运行在remote，UI操作显示在本地）。 相关概念请参考章节VS Code Remote Development。

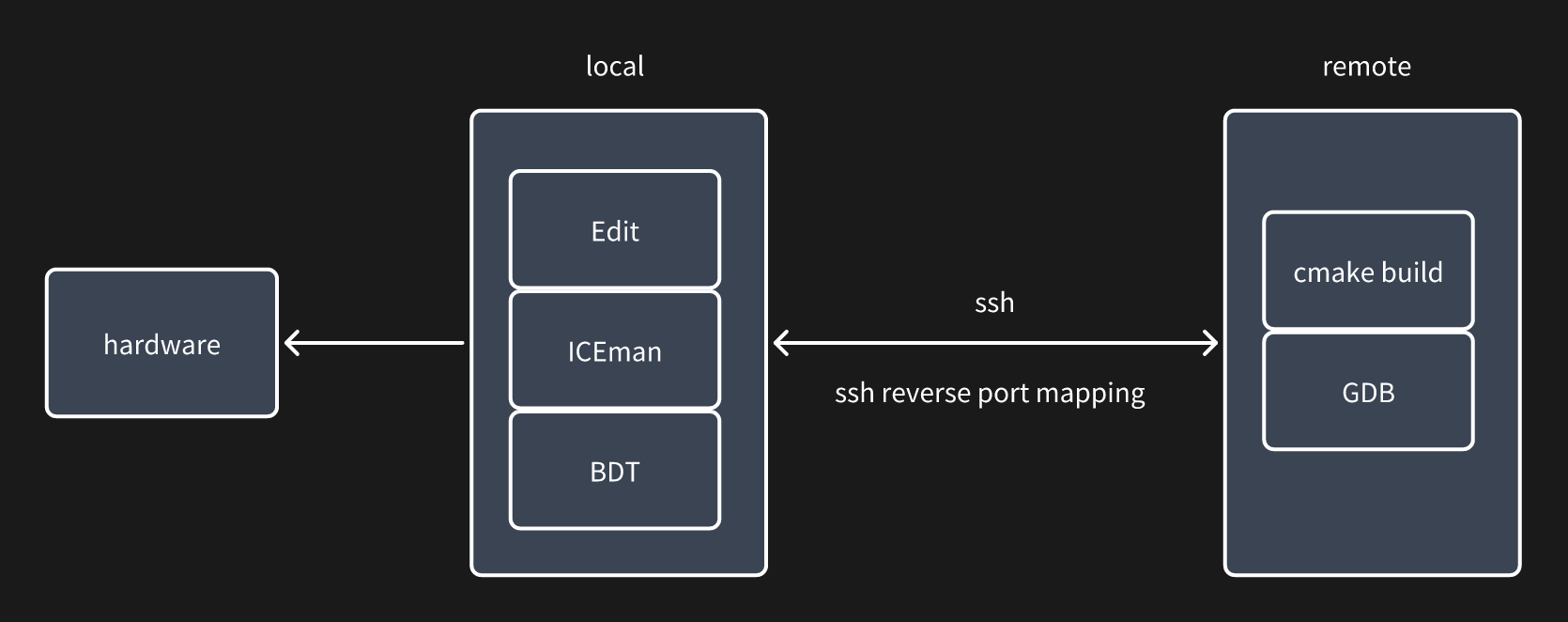

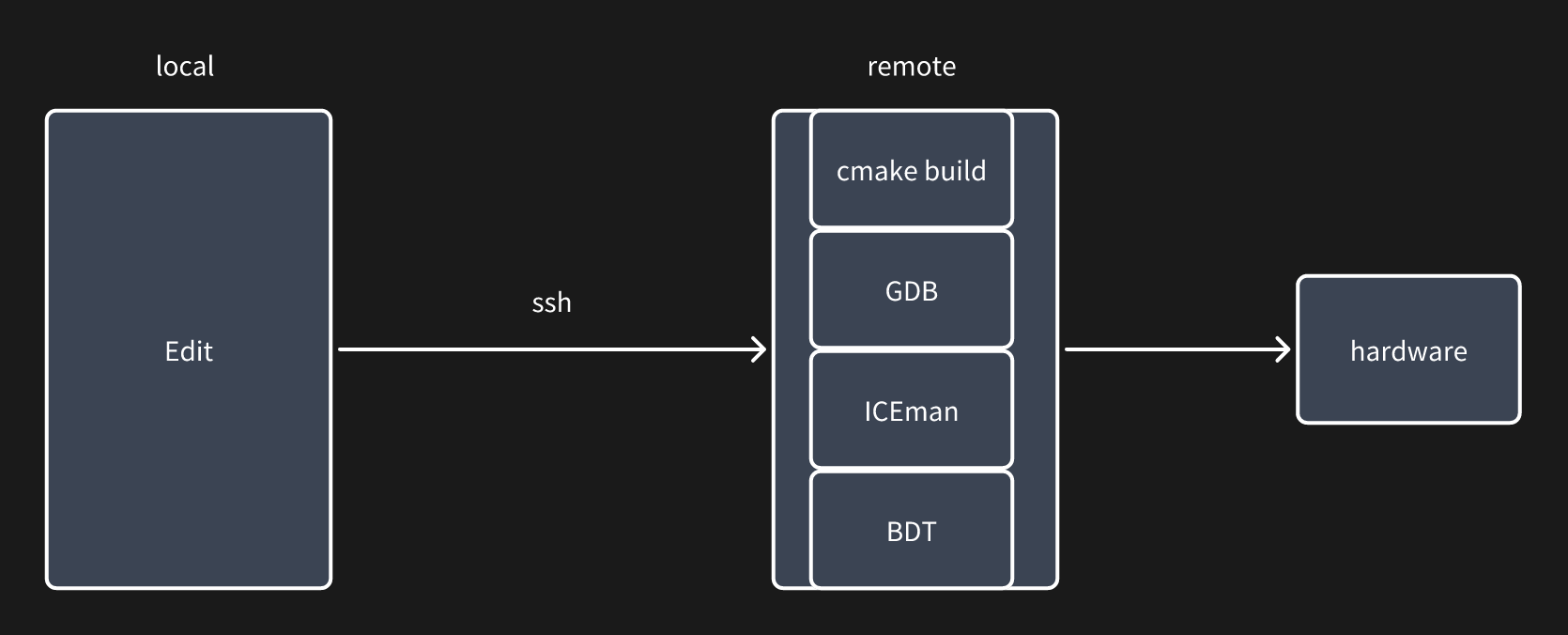

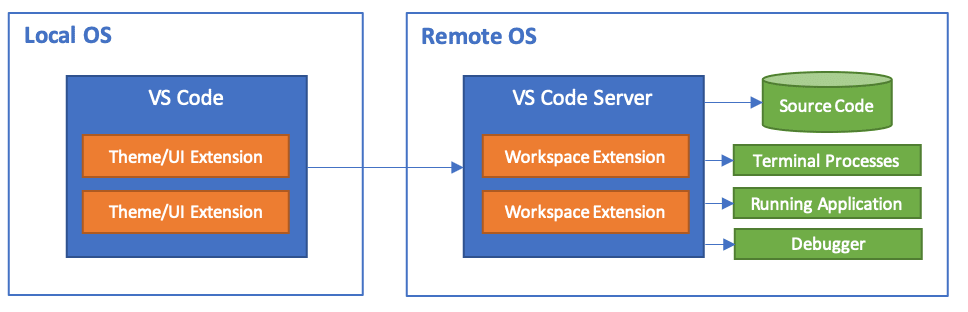

Architecture

Remote模式帮助开发者在不同环境快速切换完成开发。

远程安装插件

下面演示示例是Windows远程到Linux。Linux远程到Windows还需验证测试。进入Remote模式后，进行远程连接。

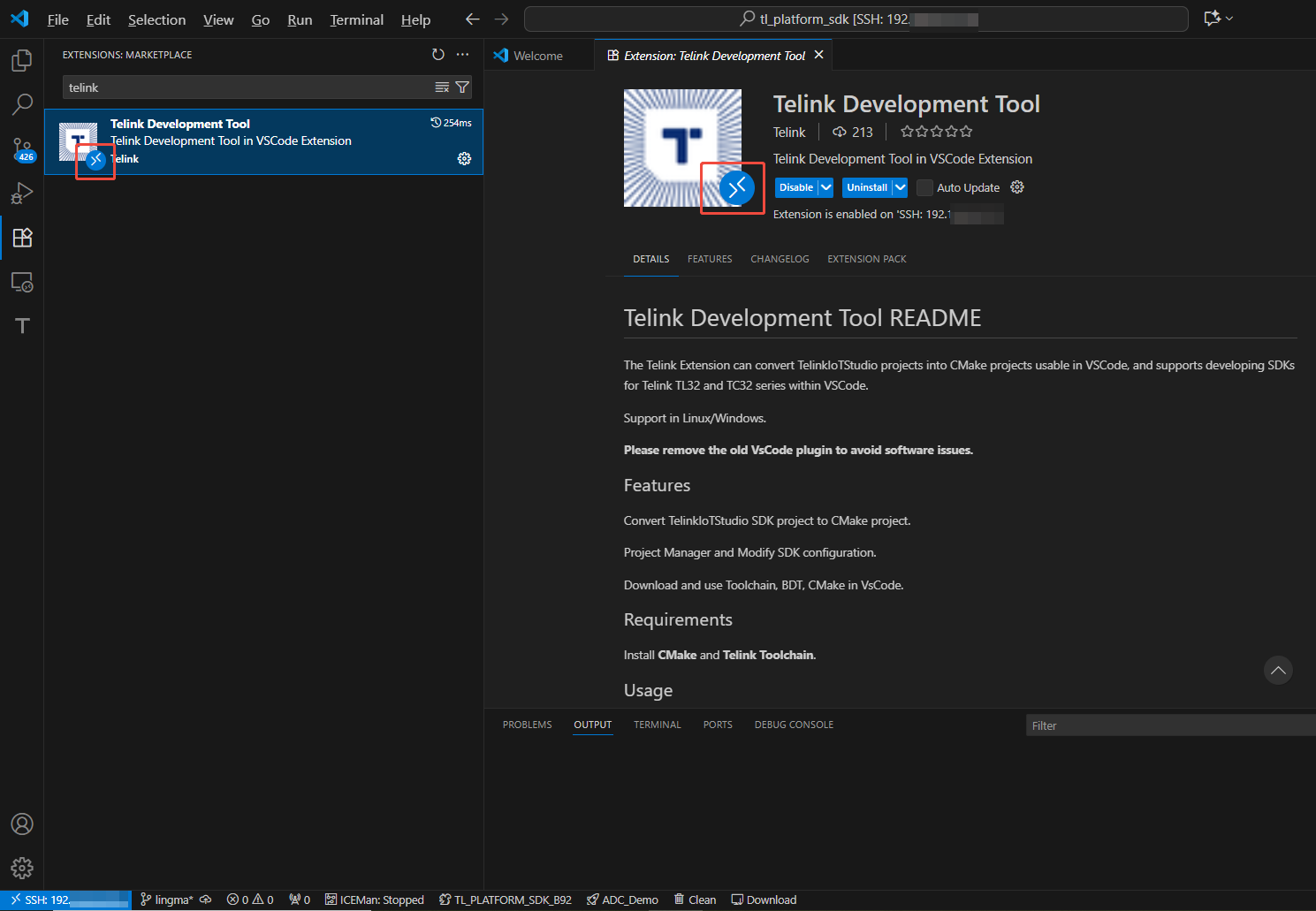

完成远程连接后，需要打开插件市场，给Remote安装插件，如下图，插件图标右下角有Remote图标，表示该插件安装在Remote环境。

Remote Install

检查配置是否正确

如果用户在Remote（例如Linux）已经有使用过的插件，在远程模式启动插件的时候，将会同步Remote环境对应插件配置，用户可以快速使用。

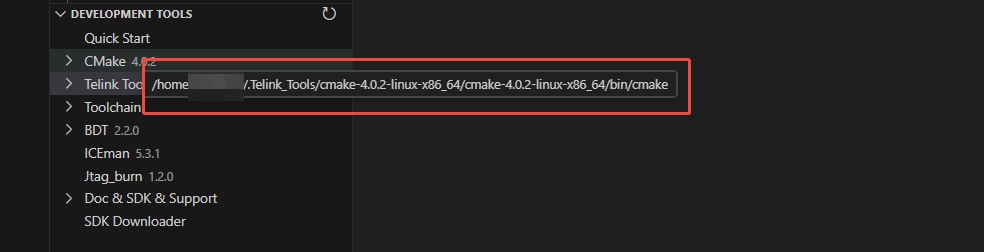

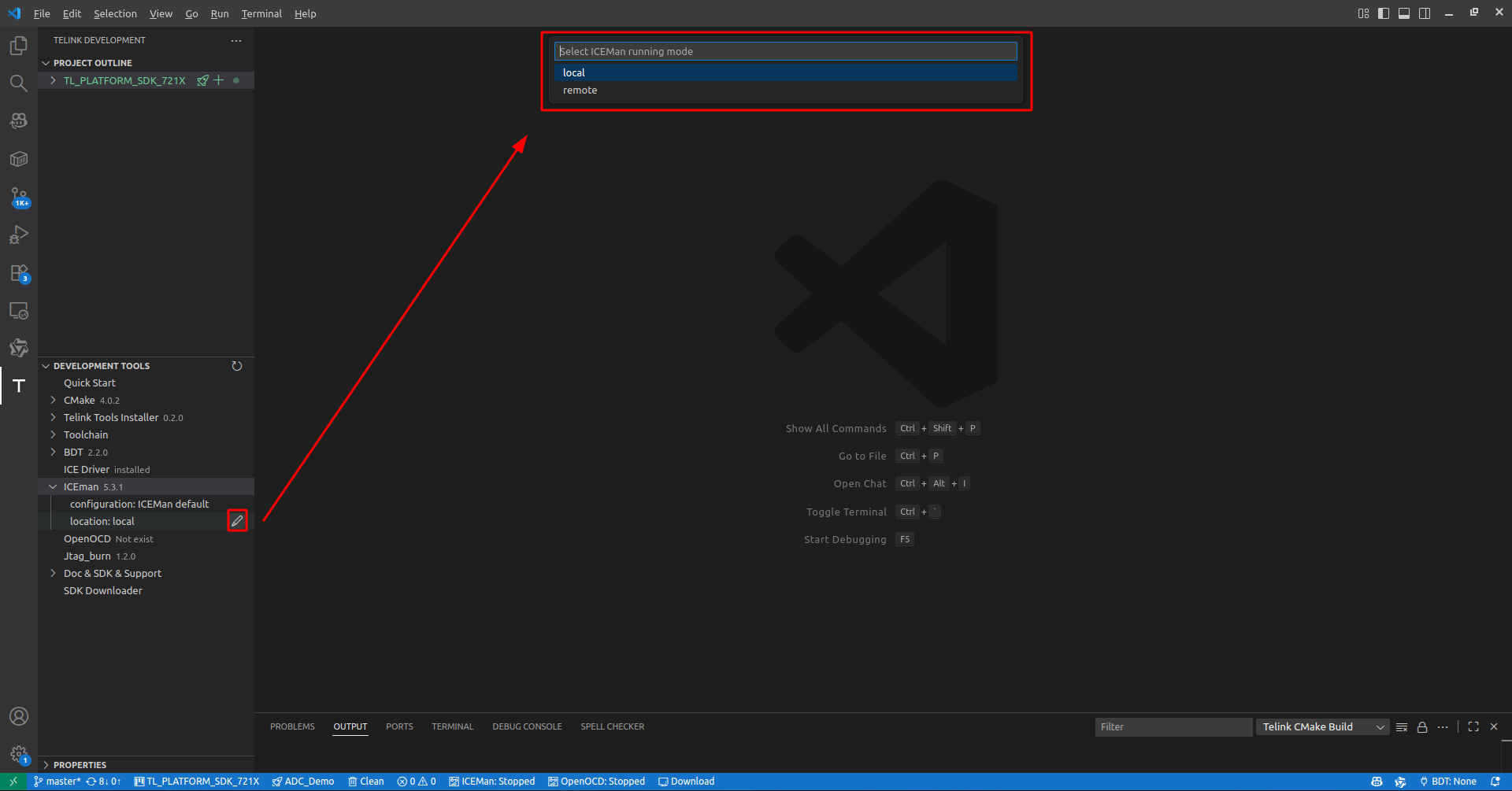

（1）完成安装后，首先检查软件路径是否为Remote下的正确路径。

Check Remote Path

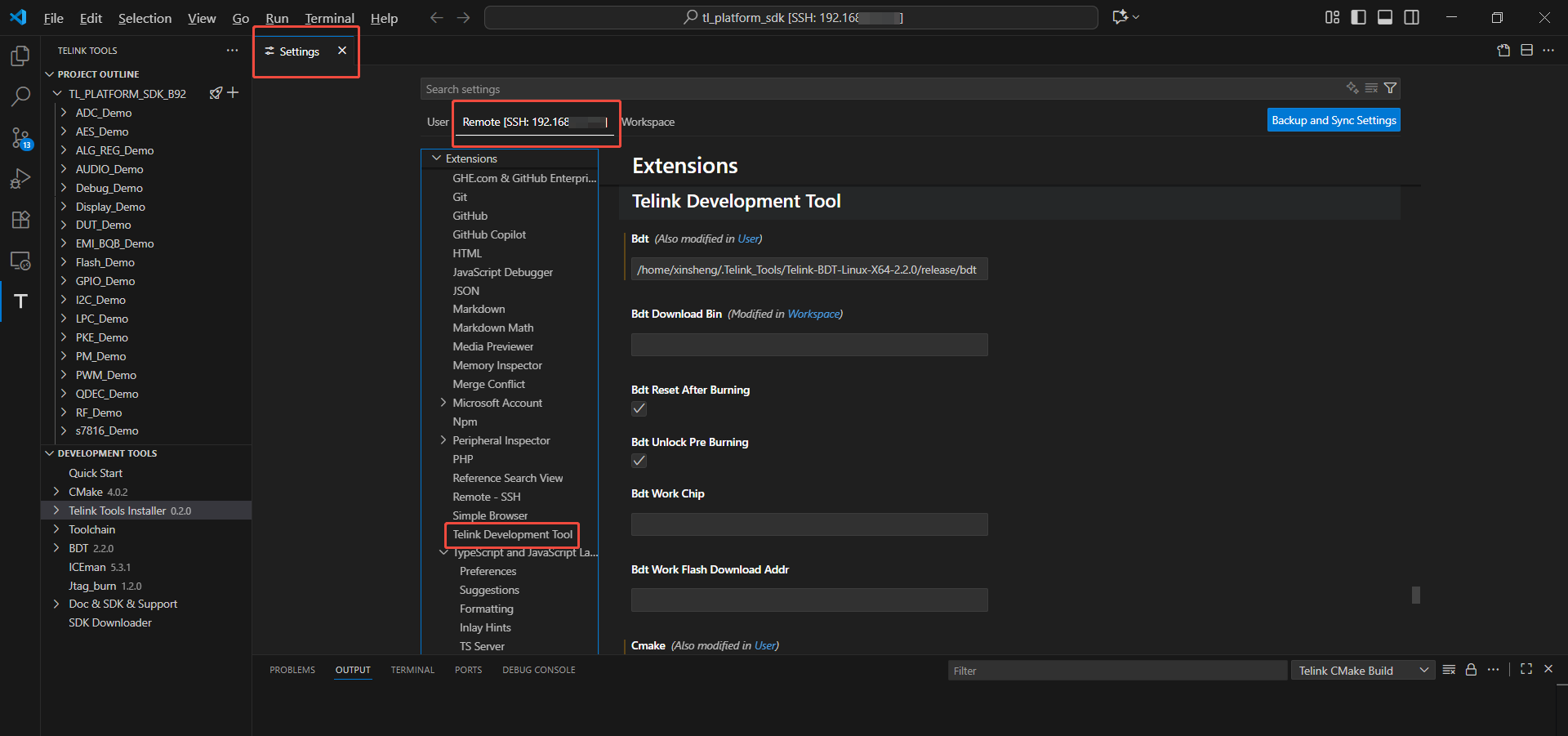

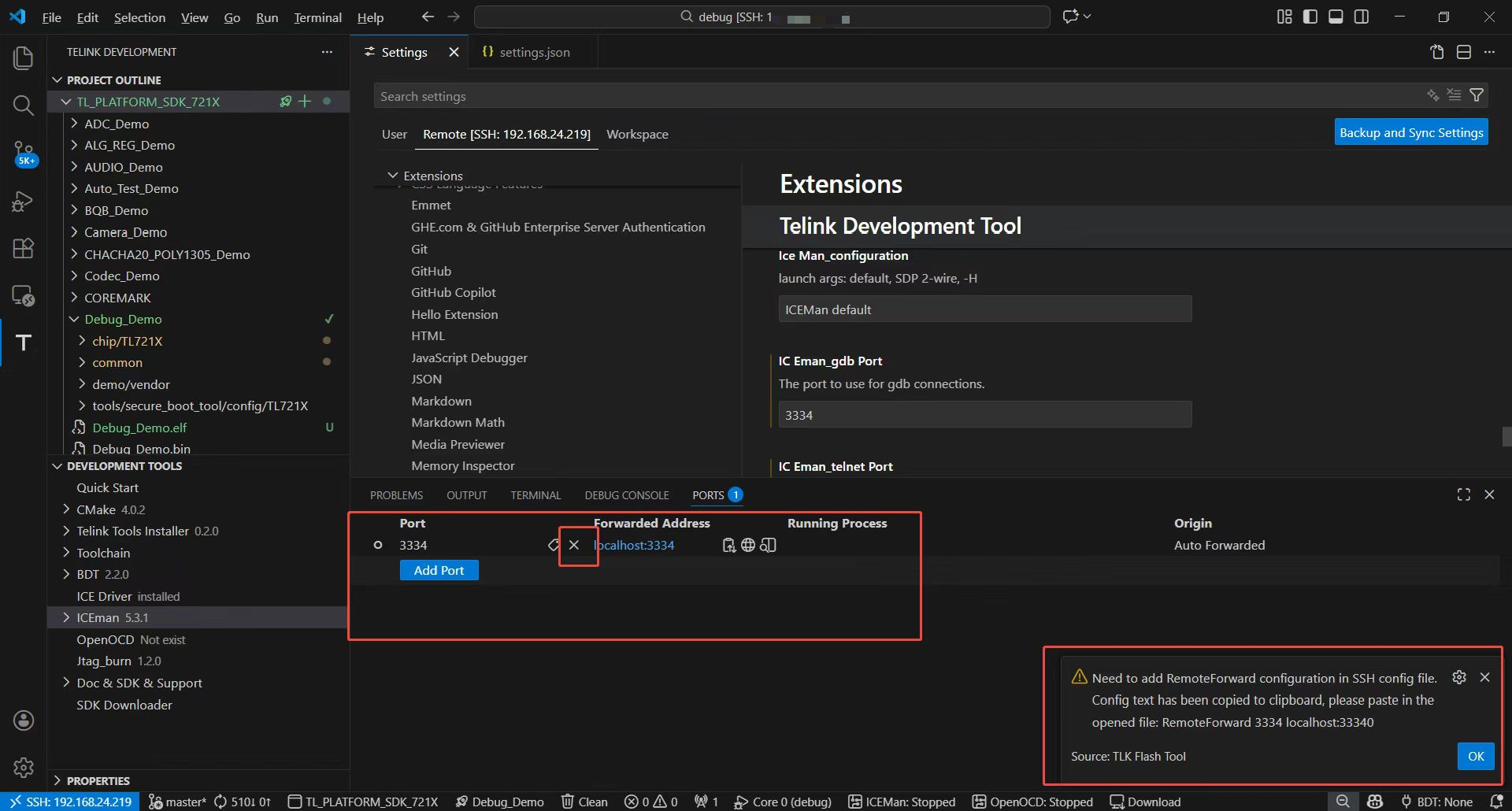

（2）如果在远程是第一次安装，Local（例如Windows）需要重新配置Remote的相关插件配置，配置方式如下图：

Remote Setting

如果没有重新配置，将会使用Local的路径配置，插件将不能正常运行。因为不同电脑开发环境配置都是不一样的。

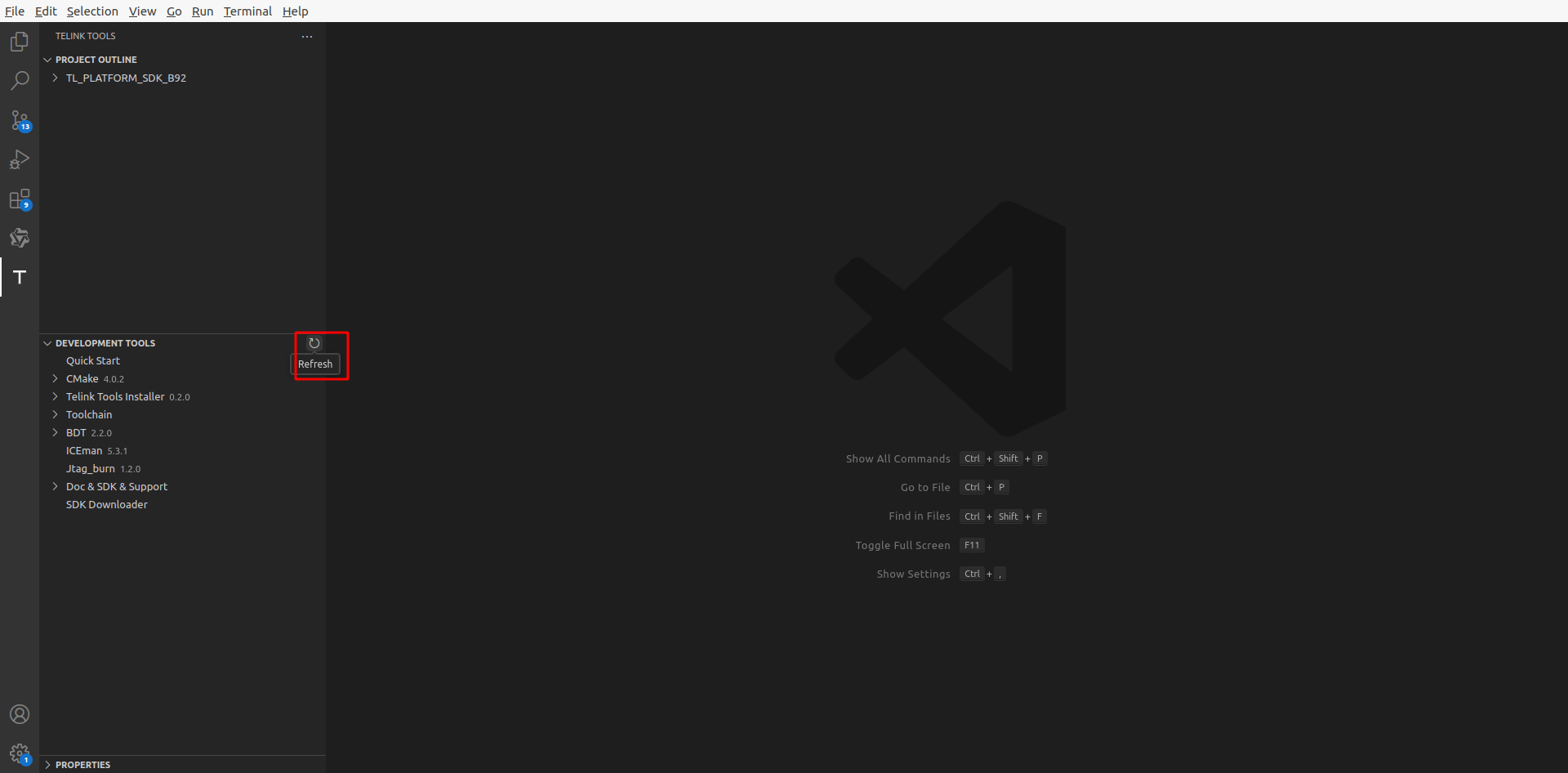

完成配置后，如果UI界面显示的路径仍是旧路径，则需点击刷新。

Refresh Remote Tool

开发

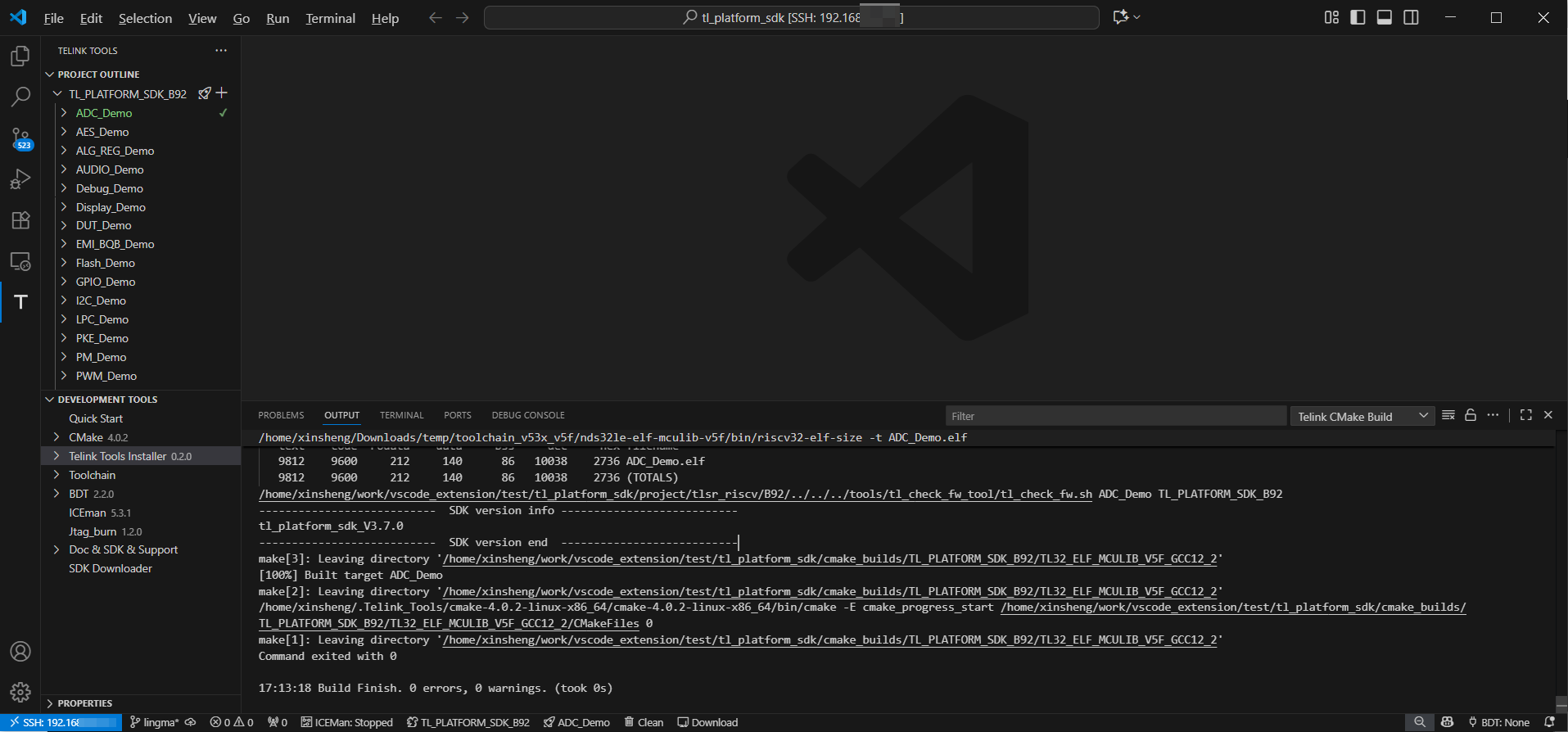

该模式所有的文件操作都会在远程完成。

Remote Development

注意事项

Show File在Remote模式下不可用。
